1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Робот на простых аналоговых элементах.

Сообщение MegaBIZON » 17 янв 2007, 15:38

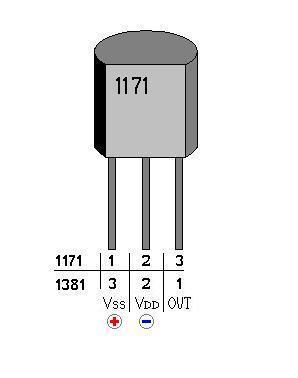

У меня вот так получилось (в теории, так как паяло здохло):
Вложения
Как-то так....JPG
Как-то так....JPG (9.13 КиБ) Просмотров: 2093
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение D-M » 17 янв 2007, 16:30

вы плюс с минусом перепутали
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение MegaBIZON » 17 янв 2007, 16:49

вы плюс с минусом перепутали

То есть, Vdd это минус?
:!: Это не я! Я тут не причём! Меня жестоко подставили!!! :!:
Вот тут - http://www.roboforum.ru/files/1381_153.gif
Кстати Johnny Bravo постил, а он, я смотрю, шарит...

Johnny Bravo, ты там ничего не перепутал? А то гляди, чё люди говорят?
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение MegaBIZON » 17 янв 2007, 16:59

D-M
Во, вот тут глянь: http://www.roboforum.ru/files/_________ ... _1381_.jpg
(на цифры в ссылке не обращай внимания - это именно 1171)
Так тут видно, что вторая нога это минус.
А здесь ты сам, получацца, назвал вторую нагу минусом :arrow:
ну посмотрите на распиновку 1171
и как там обозначены выводы
ЗЫ минус часто называют "общий"


ыыы... совсем запутался.
Пойду паялку лечить.
Последний раз редактировалось MegaBIZON 31 янв 2007, 20:40, всего редактировалось 1 раз.
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение D-M » 17 янв 2007, 17:44

1381
1-выход
2-минус
3-плюс

1711
1-плюс
2-минус
3-выход


ЗЫ это просто наши с буржуями договорится не могут, и придти к единому решению
или это специально сделано что-бы люди путались, всё палили и покупали новые детали

ЗЫЫ а в предыдущем посту я хотел написать что вы Vss и Vdd перепутали
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение MegaBIZON » 17 янв 2007, 17:56

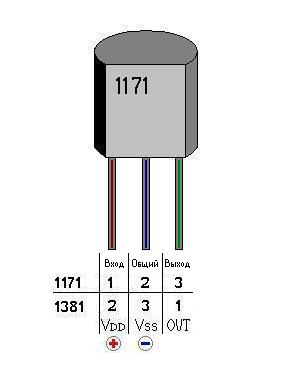

То есть, надо таким макаром?:
Вложения
Стало быть, повернись, херовина, к лесу передом, ко мне задом, и превратишся в точный советский аналог...
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение D-M » 17 янв 2007, 18:32

ДА!!!!


ЗЫ из-за такой неразберихи я сам всегда путаюсь (толи в магазине дали буржуйскую модель толи советскую пародию :x   ?уй разберёш :x )
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение MegaBIZON » 17 янв 2007, 18:40

Так. Пикчу - в свою же коллекцию полезных пикч.
Попробую понатыкать детальков в макетку, вдруг повезет...
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение D-M » 17 янв 2007, 18:49

ну ненадо надеятся на русский авось ПОЖАЛУЙСТА!!!

надо досконально разобраться (а лучше смоделировать в протеусе) а только потом паять

ведь детали не дармовые
спалите а потом меня ругать будете
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение Johnny Bravo » 17 янв 2007, 18:56

Пречетал аж 2 раза, так ниче и не понял...
Все картинки и описания которые я выкладывал - 100% правильные!!!
Чтобы покончить с вдд и всс - цитирую даташит, и никакой путаницы!
Вложения
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение Johnny Bravo » 17 янв 2007, 18:59

Только щас заметил на последней картинке: Vdd - ПЛЮС, Vss - МИНУС!!!
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение MegaBIZON » 17 янв 2007, 19:19

D-M писал(а):ну ненадо надеятся на русский авось ПОЖАЛУЙСТА!!!

надо досконально разобраться (а лучше смоделировать в протеусе) а только потом паять

ведь детали не дармовые
спалите а потом меня ругать будете

Где русский авось?.. Да ладно, ерунда :)
А протеуса у меня нету. Это типа симулятор нашего с тобой рабочего стола? Полезная муть, надо завести.
А ругать я никого не буду - вы все мне чесно пытаетесь помочь, и если я тут чё пожгу, так только потому как сам сырой.

Ни баись, намана фсё буит!

Johnny Bravo
Только щас заметил на последней картинке: Vdd - ПЛЮС, Vss - МИНУС!!!

Вот так?:
Вложения
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение D-M » 17 янв 2007, 19:27

ПРОСТИТЕ эт я всех завёл в заблуждение  :roll:
ещё раз
1381
1-выход
2-плюс
3-минус
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение MegaBIZON » 17 янв 2007, 19:37

Теперь ты должен себя убить.
шутко :D
Это мне походу полжно быть стыдно - так своей холобудой умным людям моск запарил, что те сами перестали понимать, чё тут происходит. Но мне чё-то не стыдно :D
Это же нормально - люди общаются, делятся опытом.
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение D-M » 17 янв 2007, 22:05

MegaBIZON писал(а):Теперь ты должен себя убить.
шутко :D
Это мне походу полжно быть стыдно - так своей холобудой умным людям моск запарил, что те сами перестали понимать, чё тут происходит. Но мне чё-то не стыдно :D
Это же нормально - люди общаются, делятся опытом.

а вы дыумаете что тут все умные ? :D
я себя таким не считаю :D
