Маршевый мотор-редуктор

Сообщение EdGull » 15 дек 2008, 20:09

старт при 1.5В

при 3.5В
холостой ход 120мА
ток с заторможенным якорем 1А

при 12В
холостой ход 350мА
ток с заторможенным якорем 4А

Диаметр колеса (хоккейная шайба) 60мм
Дорожный просвет 17мм

купить естестенно можно будет у меня в магазине.

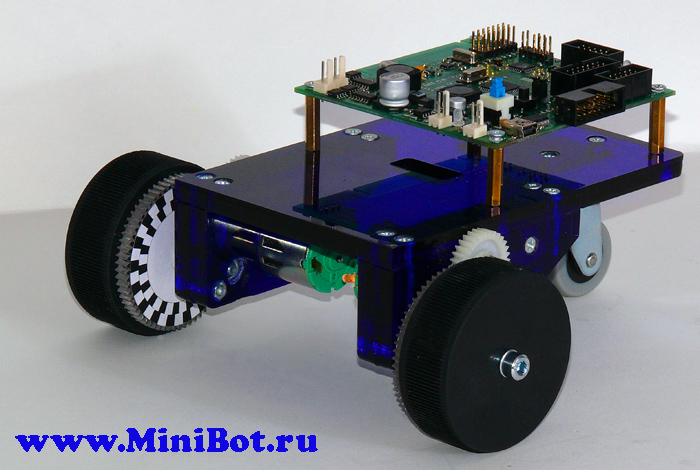

вот в 3-х колесном варианте



Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Маршевый мотор-редуктор

Сообщение =DeaD= » 07 янв 2009, 12:00

А сколько они тока жрут, кстати, при таскании этой платформы?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Маршевый мотор-редуктор

Сообщение EdGull » 07 янв 2009, 12:16

не мерил, но думаю врядли больше чем по 150мА
редуктора через чур мощные для такой маленькой и легкой платформы, поэтому потребление будет в районе холостого хода
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Маршевый мотор-редуктор

Сообщение EdGull » 16 янв 2009, 20:05

ну вот как-то так... :oops:

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Маршевый мотор-редуктор

Сообщение RoboTok » 16 янв 2009, 20:08

Матёрый подход :good:
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Маршевый мотор-редуктор

Сообщение EdGull » 16 янв 2009, 20:20

это первый экземпляр
через неделю обещают отдать первую партию 10шт.

Добавлено спустя 11 минут 52 секунды:

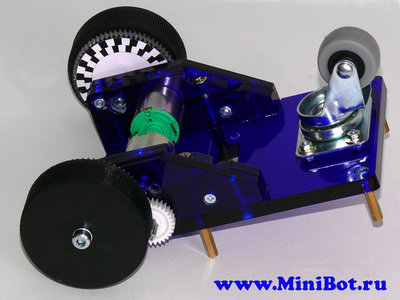

вид снизу
