=DeaD= писал(а):в результате тот кто не знает делает, а кто знают потом объясняют ему что он не так всё сделал

Пессимист - это ИНФОРМИРОВАНЫЙ оптимист ! диалектика-с.

просто надо было в процессе обратиться, а не после того как уже и латы сделали )))

7 раз отмерь - 1 отреЖЖЖЖЖЖ !

По поводу резистора))) Это не разъём питания то разъём зарядки. Резистор там стоит для того чтоб определить что питание есть на этих разъёмах и выключить двигатиля при зарядке. А прошиваем мы только раз, так что зачем вам MOSI я пока не понимаю))). По поводу, почему седлал а тогда выставил на обсуждение - это к тому что я хочу показать, что я что-то делаю у меня есть цель и я ее в любом случае достигну (знаю я там чего или нет). Мне не сложно будет сделать еще 100 раз вытравить и собрать. Лишь бы результат был. По поводу 100 конденсаторов в схеме ДД но с моей точки зрения там и одного хватает, он от помех сильно не помогает вот тот на 100 мкФ намного важный так как контролер расетится будет при каждом включении двигателя и переключении щеток на другой контакт а вот этот мелкий ставишь не ставишь эффекта 0, сказали что положено я эго и поставил, у нас высокочастотные протоколы не работают – если работали я б кварц поставил. Вы хотите сделать это-то комплекта какой-то универсальный, а он должен быть по проще

=DeaD= писал(а):Прямо трагедия современности вырисовывается - кто знает не хочет, а кто хочет не знает в результате тот кто не знает делает, а кто знают потом объясняют ему что он не так всё сделал

Можно немного переформулирую – тот кто не знает тот делает а тот кто знает сидит и только критикует (только знания результата никогда не давали - нужно действовать). Лучше б нормально перерисовали схему.
avr123.nm.ru – может еще посмотришь, не охота 100 раз все-таки переделывать. Именно ИК посмотри – там уже целый генератор выходит, а мне фильтр нужен.

avr123.nm.ru писал(а):7 раз отмерь - 1 отреЖЖЖЖЖЖ !

Долго мы еще мереть будим? Год, два?

Да, согласен с LastLeader. Начерта мерять то? Лучше пару раз обломаться и на третьий, имея опыт предидущих двух, что-то сделать.

Процетирую мудрость, поведаную мне товарищем Denis_T с форума RoboClub: Люди делятся на две категории - пи*дуны теоретики и практики.
Воот...

p.s. Электроника ко мне уже приехала, сейчас покупаю машинку, делаю первые программки, выкладываю. Протокол управления двигателями постараюсь сделать по идеи товарища =DeaD=. Так что ожидаем...

> LastLeader
Спасибо большое!

Сам начинал с такого же проекта, он мне очень помог.
Респект, так держать.

Да не за что.
Проектов много, просто их же заканчивать нужно. Все остальные сложней. Подумали хоть какой-то нужно сделать и выставить уже. То делаем космические модули а толку никакого.

LastLeader писал(а):По поводу резистора))) Это не разъём питания то разъём зарядки. Резистор там стоит для того чтоб определить что питание есть на этих разъёмах и выключить двигатиля при зарядке.

Ну поставил бы на 4.7 - 10 ком.

LastLeader писал(а):avr123.nm.ru – может еще посмотришь, не охота 100 раз все-таки переделывать. Именно ИК посмотри – там уже целый генератор выходит, а мне фильтр нужен.

ТЫ конкретно посмотри что проверить, про ИК я не понял. Излучатель я перерисовал как считаю правильно.

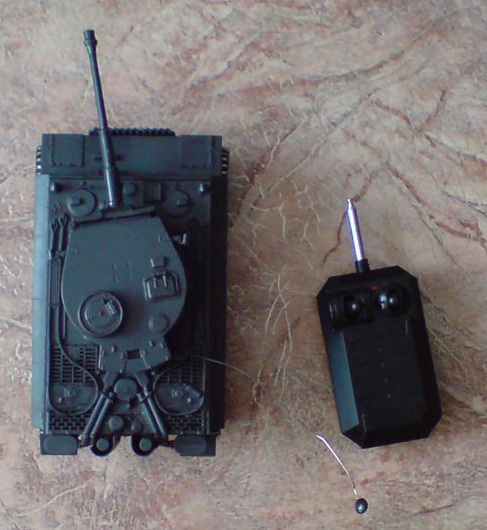

Машинку купиль.

брал дешевку, нормальная в 3 раза дороже стоит, жабка задавила. Ну ничё, сойдёт Сегодня/завтра поиграюсь на Р/У
А тогда поставлю модули от LastLeader, отлажу электронику, напишу программки...

vintch писал(а): и практики.

Привет, vintch ! Ты конечно же ЯРОСТНЫЙ ПРАКТИК !

Прикалывает твой топик на робоклубе "прекрасная микруха для радиоканал" и под 20 страниц описания попыток создать этот радиоканал, чтоб он заработал наконец.

А она заработала вроде? А много побросали Или даже и не пытались. Так что мне кажется что тут нужно хвалить, а не жестоко критиковать . Цель достигнута. Мало у кого на такое терпения хватит
Вообще то мы тут проект обсуждаем а не посторонние темы. Так что хотелось бы попросить не переходить на решение спорных вопросов не касающихся данной темы.

LastLeader писал(а):По поводу резистора))) Это не разъём питания то разъём зарядки.

Либо ваша схема неверна, либо вы сами не знаете, как она работает.
По схеме: "плюс нестабилизированного питания - резистор 330 Ом - разъем XP1"... Что подключается к этому разъему? Где разъем зарядки, на плате питания??

2avr123

Да, я практик. И если я беру цель - я над ней бьюсь, пока не сделаю. И зачастую я наплюю на целесообразность и прочие вещи, остаётся только принцип. Именно таким образом я набиваю себе опыт, а не просто бегаю по темам и разглагольствую
И если ты вспомнишь, то та тема с радиоканалом, у меня во всяком случае, не имела особой практической цели. Так и вправду был лишь нездоровый спортивный интерес

Mazayac писал(а):

LastLeader писал(а):По поводу резистора))) Это не разъём питания то разъём зарядки.

Либо ваша схема неверна, либо вы сами не знаете, как она работает.
По схеме: "плюс нестабилизированного питания - резистор 330 Ом - разъем XP1"... Что подключается к этому разъему? Где разъем зарядки, на плате питания??

К Х1 подключается общая шина – которая идет к модулю Драйверу двигателей и ИК модулю. Может и резистор нужно заместить с большим сопротивлением (Как заметил avr123) но нельзя ж вот так сразу схема не верна и тп. (зачем в начале делать ошибку а тогда извинятся) X2 – разъем питания, он трехпиновый чтоб можно было организовать раздельное питание, перемычка JP1 ставится в случае когда один источник и для двигателей и для логической части (в таком случаи питание подается на верхний и средний контакт а в принцыпе разницы то и нет ). Х3 – разъем зарядки, как видно там стоит диод которых не позволяет ничего подтягивать ни к какому порту, если на Х3 не подать напряжение – так что неверно схема рабочая и наверно проверялась. Можно еще правда попробовать но не знаю есть ли смысл.

Я уже начал уставать, объясняя ваши схемотехнические косяки
Попробуем еще раз:
Независимо от того, снята или установлена перемычка JP1, на аноде D1 для нормальной работы стабилизатора SR1 должно быть напряжение >8 вольт. Это же напряжение через диод D2 и резистор R1 подается на входы микроконтроллеров Atmega8 и ATtiny15.
Вы вообще в курсе, что при питании от +5В на выводы микроконтроллера запрещено подавать напряжение больше, чем 5.5В ? То что вашу схему от выгорания все еще спасают встроенные в микроконтроллер защитные диоды - чистая случайность.
Извиняться мне тут не за что, если только за ваши ошибки, но уж это вряд ли.

P.S. Судя по вашей схеме, напряжение на MOSI подано всегда! Может вы еще ошиблись с полярностью диода D2?
И еще одно: даже если перевернуть диод D2 и поставить внешние защитные диоды на линию MOSI - все равно схема останется глючной! Для нормальной работы надо подтянуть MOSI резистором к "земле", чтобы при отключенной зарядке эта линия не болталась в воздухе, а находилась в состоянии логического нуля.
