ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение -= Александр =- » 30 окт 2007, 15:25

Железный мост даст 1 мегабит, если не больше. Софтовый так не умеет...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение Myp » 07 ноя 2007, 14:06

http://shop.meshnetics.com/s.nl/it.A/id ... egory=-101


готовый модуль с мегой 128 на борту на основе атмеловского зигби чипа
26 баксов...


http://www.meshnetics.com/zigbee-modules/chip-antenna/
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15899
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение Vooon » 07 ноя 2007, 16:49

блииин, красотища то какая!
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3324
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение EdGull » 07 ноя 2007, 17:10

Vooon писал(а):блииин, красотища то какая!

там всё равно меш стек не полный
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение Myp » 07 ноя 2007, 17:17

EdGull писал(а):
Vooon писал(а):блииин, красотища то какая!

там всё равно меш стек не полный

чёто я не понимаю чем это плохо...впрочем как и сам этот стек =)


да и скорость там тока 250....

но сцуко правдо красиво...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15899
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение EdGull » 07 ноя 2007, 17:48

стек это вроде библиотеки.
мэш это самоорганизующаяся сеть в которой каждое устройство являетстя и оконечным и ретронслятором-маршрутизатором одновременно.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение avr123.nm.ru » 07 ноя 2007, 20:29

меш - по-русски: сито, сетка.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение bodja » 08 ноя 2007, 00:26

Myp писал(а):http://shop.meshnetics.com/s.nl/it.A/id.6/.f?sc=1&category=-101


готовый модуль с мегой 128 на борту на основе атмеловского зигби чипа
26 баксов...


26$+26$ = 20 метров от силы :) ... без стенки :) :) :) :D
на таких антенах и зиг-би стандарте
bodja

Сообщения: 47
Зарегистрирован: 19 мар 2006, 01:30
Откуда: Украина,г.Бердичев

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение Myp » 08 ноя 2007, 00:30

bodja писал(а):на таких антенах и зиг-би стандарте

а что, на таких антеннах можно чтото гораздо лучше?
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15899
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение bodja » 08 ноя 2007, 00:45

Myp писал(а):
bodja писал(а):на таких антенах и зиг-би стандарте

а что, на таких антеннах можно чтото гораздо лучше?


а размер антены так уж актуальн ? ,на 2.4 обычная диполь размером с мизиец :)
bodja

Сообщения: 47
Зарегистрирован: 19 мар 2006, 01:30
Откуда: Украина,г.Бердичев

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение Myp » 08 ноя 2007, 15:51

да конечно
это оч маленький модуль с мегой на борту
зачем его ругать то?

разве с таких габаритов можно получить пол километра дальности с такой скоростью???
18.8 x 13.5 x 2.8 mm
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15899
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение bodja » 09 ноя 2007, 00:22

Myp писал(а):да конечно
это оч маленький модуль с мегой на борту
зачем его ругать то?

разве с таких габаритов можно получить пол километра дальности с такой скоростью???
18.8 x 13.5 x 2.8 mm


Ну я его в общем не ругаю ,просто прикинул сколько прийдется заплатить за эту дальность. :)
А так ,больше ему подходит название субмодуль ,так как нет даже полноценного разьема ,явно заточено под установку на гораздо большую плату ,так что не думаю что размерами 18.8 x 13.5 x 2.8 дело обойдется :)

ИМХО ,на связке предложенной EdGull ,можно сделать сотку ,только для этого немного потрудиться нужно :D,ну и размеры не намного большие ,зато функционал гораздо сильнее зиг-бишного.
Можно еще порыть в сторону TRC100-103 от RFM ,поговаривают -неплохие трансиверы,я себе заказал для пробы,
они не такие навороченные как СС1100 или СС2500 ,но зато легче освоить конфигурацию.
bodja

Сообщения: 47
Зарегистрирован: 19 мар 2006, 01:30
Откуда: Украина,г.Бердичев

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение EdGull » 16 ноя 2007, 00:02

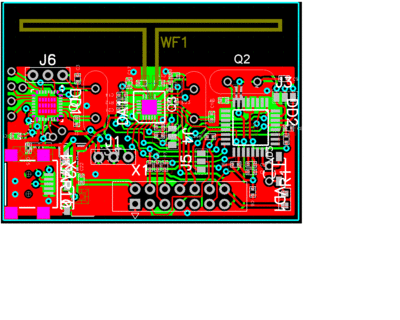

вот так теперь будет выглядеть новая плата с СС2500
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение Myp » 16 ноя 2007, 00:04

хммм
ну вроде пофантазировал и понял где чё будет...

а когда его мона потрогать будет ?:)


а там usb какой разём буит?
низя какнить так сделать чтоб припаять папу usb и сделать типа донгл?? :sorry:
утянуть термоусадкой хотябы и втыкать прям в ящик
а кому не надо те пусть обычным разёмом в плату втыкають..
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15899
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение EdGull » 16 ноя 2007, 00:35

На этой плате можно будет собрать оно из следующих устройств:
ZigBee-SPI === чисто СС2500
ZigBee-UART === СС2500+Мега8
ZigBee-USB === СС2500+Мега8+FT232
USB программатор === FT232+Mega8
USB-UART === чисто FT232

понятно что для чего можно будет применить?

данная плата затачивалась под МиниБот
пощупать можно будет недели через три.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
