ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Re: ZigBee на СС2500 (из темы "Новый класс минироботов")

Сообщение EdGull » 24 окт 2007, 16:16

так давно пора!!! :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: ZigBee на СС2500 (из темы "Новый класс минироботов")

Сообщение avr123.nm.ru » 24 окт 2007, 16:36

EdGull писал(а):Приехали обещанные платы


А под чипом зеленая маска чтоль ? там же пайка вроде должна быть ? Или брюхо не паяется ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ZigBee на СС2500 (из темы "Новый класс минироботов")

Сообщение Myp » 24 окт 2007, 16:37

EdGull писал(а):так давно пора!!! :D

ну блин
как всегда женщины алкоголь и всякие другие увлекательные вещи портят всё дело :lol:


я кстати тут подумал...
мб ктонить выскажет мнение

берём зигби модуль, цепляем его на мегу8, мегу8 цепляем по усарту на кпк
мона исхитрится так чтобы в определённой ситуации мега была просто тупым репликатором компорта ?
тоесть устанавливаем бит в памяти(с пом моей проги послаем команду и освобождаем компорт для РАдмина) и мега8 работает как тупой транслятор данных com порта в модуль зигби(на другом конце радиоканала такаяж мега8 которая приниает с зигби и отсылает в компорт компа данные для радмина)
потом, снимаем этот бит(например по таймеру) и мега8 опять работает как обычный моск робота.
это не слишком шизоидная идея?

есть ещё вопросы но такое ощущение что они в даташите отражены =)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ZigBee на СС2500 (из темы "Новый класс минироботов")

Сообщение EdGull » 24 окт 2007, 16:45

А под чипом зеленая маска чтоль ? там же пайка вроде должна быть ? Или брюхо не паяется ?

перефразируй, а то я не понял.
Вложения
.GIF
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: ZigBee на СС2500 (из темы "Новый класс минироботов")

Сообщение EdGull » 24 окт 2007, 16:47

берём зигби модуль, цепляем его на мегу8, мегу8 цепляем по усарту на кпк

догодался Штрилиц... :)
естественно можно!
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: ZigBee на СС2500 (из темы "Новый класс минироботов")

Сообщение avr123.nm.ru » 24 окт 2007, 16:51

Myp писал(а):я кстати тут подумал... берём зигби модуль, цепляем его на мегу8, мегу8 цепляем по усарту на кпк мона исхитрится так чтобы в определённой ситуации мега была просто тупым репликатором компорта ?


Ты подумал - а я пару страниц назад уж проект на CVAVR выложил !

Только лучше взять на Ti.com зигби чип бесплатно со встроеным 8051 и исходники на Ти такого модема, там есть и 8051 + USB - будет сразу "USB донгл".
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ZigBee на СС2500 (из темы "Новый класс минироботов")

Сообщение avr123.nm.ru » 24 окт 2007, 16:53

EdGull писал(а):
А под чипом зеленая маска чтоль ? там же пайка вроде должна быть ? Или брюхо не паяется ?

перефразируй, а то я не понял.


"Брюхо" сс2500 припаивать надо ? На фотке площадка вроде маской зеленой покрыта.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ZigBee на СС2500 (из темы "Новый класс минироботов")

Сообщение EdGull » 24 окт 2007, 16:57

нет, конечно не надо.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: ZigBee на СС2500 (из темы "Новый класс минироботов")

Сообщение Myp » 24 окт 2007, 17:04

Только лучше взять на Ti.com зигби чип бесплатно со встроеным 8051 и исходники на Ти такого модема


я заказал эти чипы, но почемуто заказ до сих пор в состоянии рассмотрения, а другой заказ, который я сделал спустя 2 дня(ИОНы), уже выслали почтой...
мб глюк какойто, попытаюсь им написать сказать чтоб прислали

"USB донгл".

ну я вобще в восторге от таких новаций...


я вот у гуру хочу спросить...
а если я сделаю почти такую же плату с печатной антенной(референсную) но частично в DIP формате и под 0805 ...(негде мне смд кварцы и смд индуктивность взять)
оно будет работать?
в чём может быть проблема???
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ZigBee на СС2500 (из темы "Новый класс минироботов")

Сообщение avr123.nm.ru » 24 окт 2007, 17:17

EdGull писал(а):нет, конечно не надо.


Ну и ну. пишешь ЧИТАЙТЕ ДОКИ !

Рисунок привел из дш, а под ним ЧИТАЛ ????

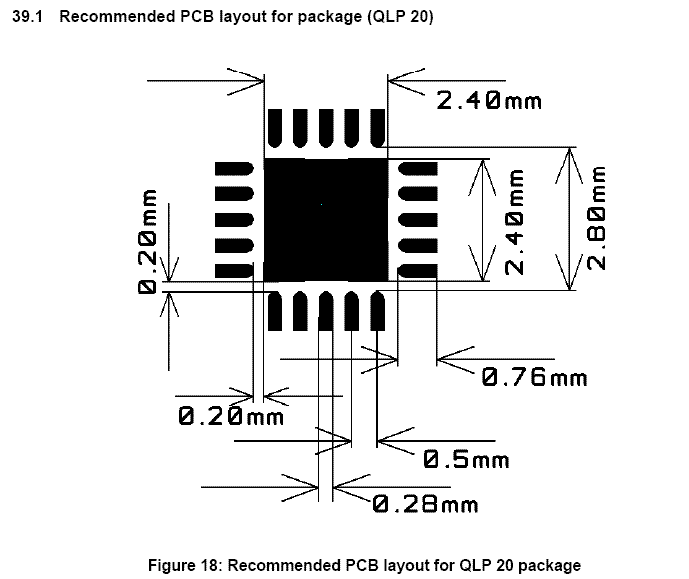

Figure 18: Recommended PCB layout for QLP 20 package
