ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение bodja » 20 ноя 2007, 01:03

avr123.nm.ru писал(а):
лучше конкретно КАК У ВАС ХОРОШО РАБОТАЕТ !


Непонял. 8)
bodja

Сообщения: 47
Зарегистрирован: 19 мар 2006, 01:30
Откуда: Украина,г.Бердичев

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение avr123.nm.ru » 20 ноя 2007, 01:25

Вот
bodja писал(а):как я сделал пол зигзага.


Чертеж, эскиз, масштабное фото того как вы сделали.


Скопировал с той страницы:
Не надо излишнего цитирования.
Если участник форума не поймет, откуда и в связи с чем цитата, - он просто перечитает пост выше.
Ну и вообще, общее замечание ко всем [и ко мне тоже :) ]: давайте использовать цитаты только в одном из двух случаев:
1. когда реплика, на которую отвечаете, уже далеко на странице (а не предыдущая).
2. когда хотите прокомментировать только часть высказывания оппонента.
Собственно, это правила цитироания и хорошего тона.
<Digit>
Последний раз редактировалось Digit 20 ноя 2007, 01:38, всего редактировалось 1 раз.
Причина: убрал лишние цитаты
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение bodja » 20 ноя 2007, 01:45

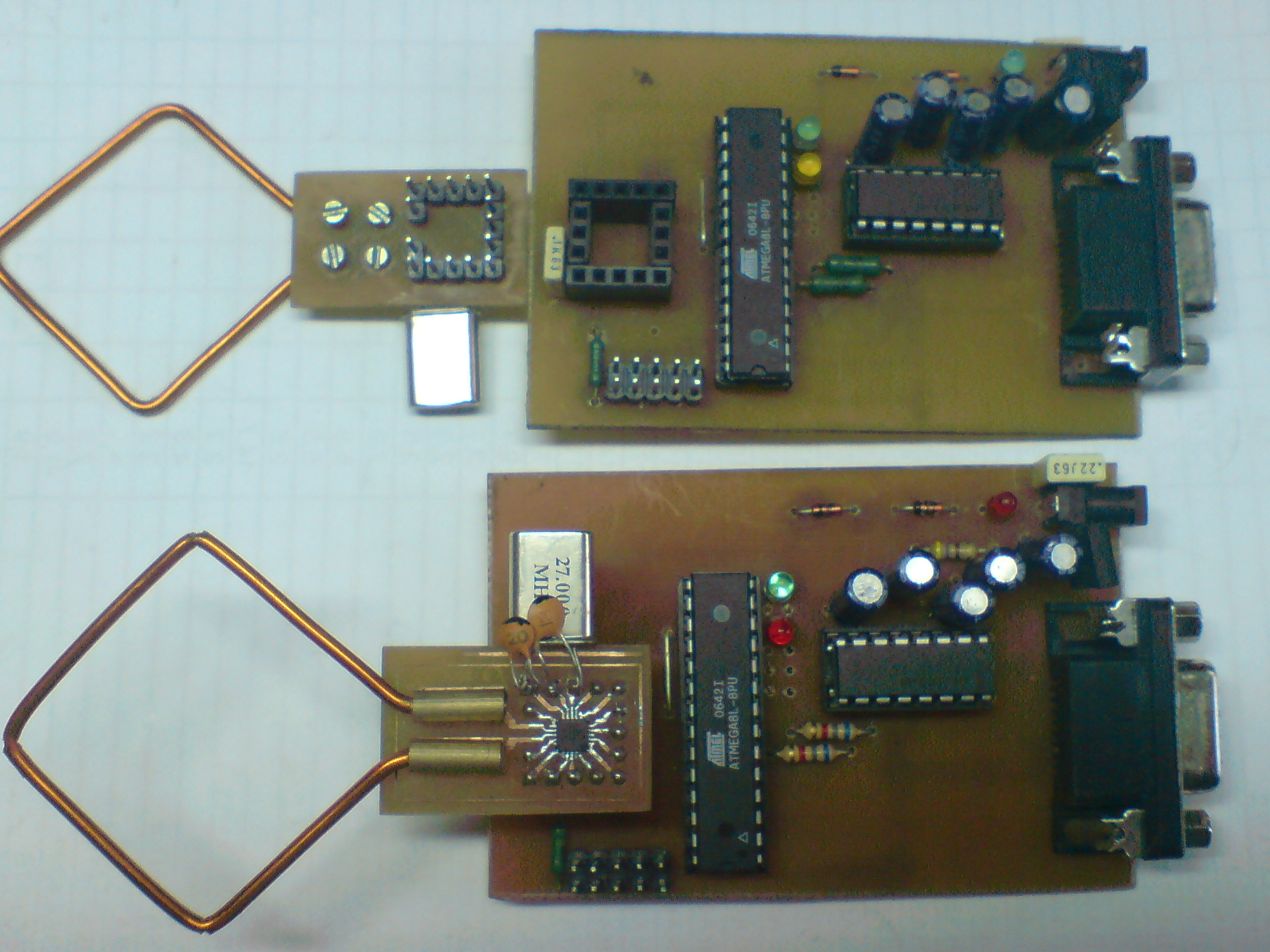

Может не так красиво ,платы делал ручками ,но зато работают как локомотив. :Yahoo!:

ЗЫ можно и без цитирования ,мне не влом.
Вложения
bodja

Сообщения: 47
Зарегистрирован: 19 мар 2006, 01:30
Откуда: Украина,г.Бердичев

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение avr123.nm.ru » 20 ноя 2007, 02:09

На квадрат похоже.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение EdGull » 20 ноя 2007, 13:18

Я все таки надеюсь увидеть успешный результат ,и наверное не только я.

так у меня уже давно есть действующие промышленные образцы...
я и фотки выкладывал, и тоже работает как танк
теперь вот новую более унивирсальную плату делаю специально для МиниБота!!!
а по поводу антены, так на этой фотке тоже лажовая антена!!!
потому как у чисто круга, т.е. одно витковой антены КПД поболе будет чем у квадрата...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение avr123.nm.ru » 20 ноя 2007, 16:23

EdGull писал(а): у чисто круга, т.е. одно витковой антены КПД поболе будет чем у квадрата...


"Во пули отливает" (НВ Гоголь) :Bravo: :good: :lol:

Книга - Ротхамель "Антенны"
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение bodja » 20 ноя 2007, 16:46

2avr & EdGull

Это не квадрат ,а пол зигзага или ромб.
Я уже всякие перепробовал , изготовление и замена занимает ну максимум 5 минут.
У кольцевой антенны лучше широкополостностью ,но хуже в резонансе ,так что не надо :P

2EdGull

Успешный результат - это когда ваши промышленные образцы будут работать ,если не лучше то хотя бы также как мои любительские.
200$ и у меня будет квадратный метр промышленных плат ,только зачем мне их столько :)
Я же не даром первый свой вопрос задал "какая у Вас дальность" :D
А с такой дальностью как у Вас радиоканал не нужен ,можно ИК-пультом или ИК-каналом поуправлять.

ЗЫ ... я могу только высказать свое ИМХО или дать совет ,принимать его или нет - дело Ваше.В любом случае ,как бы доказавать правоту своих советов мне тоже неохота ,на эти грабли я уже не раз наступал - просто неинтересно.
bodja

Сообщения: 47
Зарегистрирован: 19 мар 2006, 01:30
Откуда: Украина,г.Бердичев

Сообщение Myp » 07 дек 2007, 14:53

сильно не ругайте это опять я :)
я ничо такого, я просто опять любопытствую :roll:
НГ скоро, празник, :oops: чудеса навено всякие происходят, может у нас тут тоже какиенить светлые празничные новости есть?
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение Master » 07 дек 2007, 23:07

:ROFL: и главное тонко так намекнул, маладца.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение AT » 18 дек 2007, 23:11

Что не нравится уважаемому bodja в семпле на дипольную антенну от TI? :roll:
AT

Сообщения: 8
Зарегистрирован: 28 мар 2007, 22:37
Откуда: РФ
прог. языки: C

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение bodja » 20 дек 2007, 22:24

AT писал(а):Что не нравится уважаемому bodja в семпле на дипольную антенну от TI? :roll:


Ну будет брать разав полтора хуже ,не смертельно ,если дальность не особо нужна :)

Народ,я тут надыбал неплохие камни от Нордика ,USB,RF и микроконтроллер в одном флаконе.
Зубрю даташит ,софт подыскиваю ,программатор буду ваять .Будут продвижения - тему создам.
bodja

Сообщения: 47
Зарегистрирован: 19 мар 2006, 01:30
Откуда: Украина,г.Бердичев

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение AT » 29 дек 2007, 00:25

Какой серии nRF и на какую частоту? Знаю 903 серию 433, 800 и 900 - эти сильно загружены разным барахлом и сотовыми сетями. Да и доставабельность этих микросхем наверное ниже будет чем у TI. Да и скорость передачи чуть ли не в 10 раз меньше чем у СС2500. С МК ядром у меня инфы нет - не 51 оно часом - если да то это как то не очень :) Когда давным-давно искал трансивер много чего перерыл, может сейчас уже все по другому :)

А по антенне - так это посмотри документы по электросовместимости и поймешь почему у тебя дальность выше (у TI на принципиальной схеме они указаны).
AT

Сообщения: 8
Зарегистрирован: 28 мар 2007, 22:37
Откуда: РФ
прог. языки: C

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение bodja » 04 янв 2008, 00:52

AT писал(а):Когда давным-давно искал трансивер много чего перерыл, может сейчас уже все по другому :)


Да ,много изменилось с тех пор :)
Скорость 1Мбит ,аппаратное подтверждение приема пакета,частота 2.4Ггц ,ядро 51,16К флеш ,USB full,6 ендпоинтов,
ядро действительно не очень ,но имеем в наличии достаточное количество прерываний + буффера +хорошее тактирование + си = мне это ядро начинает нравиться :)
bodja

Сообщения: 47
Зарегистрирован: 19 мар 2006, 01:30
Откуда: Украина,г.Бердичев

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение EdGull » 04 янв 2008, 14:41

и стек мешсети можно поднять??? :wink:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: ZigBee на СС2500 (из темы "Новый Нац. класс минироботов")

Сообщение bodja » 04 янв 2008, 19:04

Они затачивались под сетку ,вариант без МК (очень смахивает на СС2500)имеет 6 ФИФО настроенные на каждый адресс.
bodja

Сообщения: 47
Зарегистрирован: 19 мар 2006, 01:30
Откуда: Украина,г.Бердичев
