Контроль курса модели корабля

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Контроль курса модели корабля

Сообщение =DeaD= » 17 июн 2010, 08:48

Тогда уж просто поставить модулированный ИК-маяк в точке старта и на роботе приёмник вращающийся с узкой зоной охвата - 1-2°, задали курс и погнали.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Контроль курса модели корабля

Сообщение uz6 » 17 июн 2010, 09:03

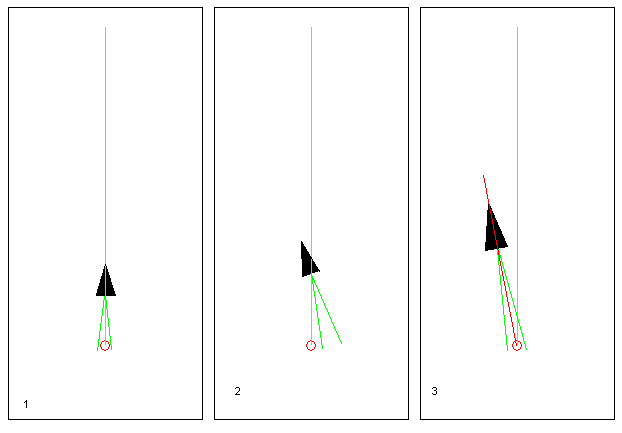

Нет, при таком варианте, точность удержания курса будет хуже чем без системы управления. см. рис.

1. модель запущена с нужным начальным курсом(голубая линия).
2. из-за возмущающего воздействия модель потеряла курс, система управления еще не отработала.
3. система управления отработала, модель вернулась на курс, но это уже другой курс(красная линия)
Вложения
Последний раз редактировалось uz6 17 июн 2010, 09:21, всего редактировалось 2 раз(а).
Аватара пользователя
uz6

Сообщения: 110
Зарегистрирован: 12 фев 2008, 15:00
Откуда: Шахты
прог. языки: Delphi, Python, ну и асм немного

Re: Контроль курса модели корабля

Сообщение =DeaD= » 17 июн 2010, 09:07

uz6: Обоснуйте.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Контроль курса модели корабля

Сообщение uz6 » 17 июн 2010, 09:37

не успел :(

Добавлено спустя 14 минут 15 секунд:
Как я читал про прямоходы: нужно попасть в финишные ворота с заданного расстояния
Аватара пользователя
uz6

Сообщения: 110
Зарегистрирован: 12 фев 2008, 15:00
Откуда: Шахты
прог. языки: Delphi, Python, ну и асм немного

Re: Контроль курса модели корабля

Сообщение =DeaD= » 17 июн 2010, 09:52

Тогда кроме основного маяка ставим 2 дополнительных разделенных отгородками так, что они вокруг корридора исходного курса создают 2 зоны излучения с разными ИК-кодами - "ты левей курса" и "ты правей курса" :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Контроль курса модели корабля

Сообщение Zeus » 17 июн 2010, 09:59

Так можно один луч излучающий оставить, а на корабле 3 ИК приемника поставить разделенных перегородкой (центральный и боковые слева и справа) - вот и корректировка будет
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Контроль курса модели корабля

Сообщение =DeaD= » 17 июн 2010, 10:00

Логично! Такой себе "лайнтрейсер" на воде.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Контроль курса модели корабля

Сообщение uz6 » 17 июн 2010, 10:05

А одна лазерная указка не проще? И точку-цель можно поставить с любого направления. Не факт, что на соревнованиях разрешат что то устанавливать стационарно...

Добавлено спустя 42 секунды:
главное чтоб было куда эту точку поставить :)
Аватара пользователя
uz6

Сообщения: 110
Зарегистрирован: 12 фев 2008, 15:00
Откуда: Шахты
прог. языки: Delphi, Python, ну и асм немного

Re: Контроль курса модели корабля

Сообщение Alex080969 » 17 июн 2010, 10:09

это всё при условии что маяки будет где ставить.
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: Контроль курса модели корабля

Сообщение Порфирий » 17 июн 2010, 10:12

Zeus писал(а):Так можно один луч излучающий оставить, а на корабле 3 ИК приемника поставить разделенных перегородкой (центральный и боковые слева и справа) - вот и корректировка будет


Хорошая идея!

Добавлено спустя 2 минуты 20 секунд:
uz6 писал(а):А одна лазерная указка не проще? И точку-цель можно поставить с любого направления.

Т.е. лазерную указку ставить на финиш, а на борт корабля - приёмник. В итоге лазерная указка представляет собой что-то вроде маяка. Я правильно вас понял?
uz6 писал(а):Не факт, что на соревнованиях разрешат что то устанавливать стационарно...

Разумное замечание. Надо уточнять по регламентам соревнований.
Аватара пользователя
Порфирий

Сообщения: 68
Зарегистрирован: 27 мар 2007, 07:42
Откуда: Екатеринбург

Re: Контроль курса модели корабля

Сообщение uz6 » 17 июн 2010, 10:16

Т.е. лазерную указку ставить на финиш, а на борт корабля - приёмник. В итоге лазерная указка представляет собой что-то вроде маяка. Я правильно вас понял?


Нет, лазерной указкой просто подсвечиваем финиш, а модель идет как самонаводящаяся на эту подсветку...

как авианаводчик и бомбы с лазерным наведением...
Аватара пользователя
uz6

Сообщения: 110
Зарегистрирован: 12 фев 2008, 15:00
Откуда: Шахты
прог. языки: Delphi, Python, ну и асм немного

Re: Контроль курса модели корабля

Сообщение setar » 17 июн 2010, 10:18

для этого камера нужна и алгоритм обработки с контроллером ?
или есть мысли как это сделать проще
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Контроль курса модели корабля

Сообщение Zeus » 17 июн 2010, 10:21

А есть торпеды с самонаведением? они как работают?
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Контроль курса модели корабля

Сообщение setar » 17 июн 2010, 10:25

заретирование гироскопа (механического) ДО старта
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Контроль курса модели корабля

Сообщение Порфирий » 17 июн 2010, 10:28

setar писал(а):заретирование гироскопа (механического) ДО старта

А что значит "заретирование"? Гугль не нашёлся, что ответить, равно как и я..
Аватара пользователя
Порфирий

Сообщения: 68
Зарегистрирован: 27 мар 2007, 07:42
Откуда: Екатеринбург
