Фрезерный станок для обработки печатных плат своими руками

Обсуждаем рождающиеся мысли и результаты экспериментов.

Фрезерный станок для обработки печатных плат своими руками

Сообщение galex1981 » 30 май 2010, 12:16

В общем прочитал статью на: Фрезерный станок своими руками и загорелся идеей собрать собственный фрезерный станок для обработки печатных плат. Потому в этой ветке буду выкладывать результаты проделанной работы (обсуждение и советы приветствуются).
Ссылки на статью в ангрийском варианте:
Оригинал статьи на английском
Драйвер к станку
Оригинальный драйвер от разработчика
Вложения

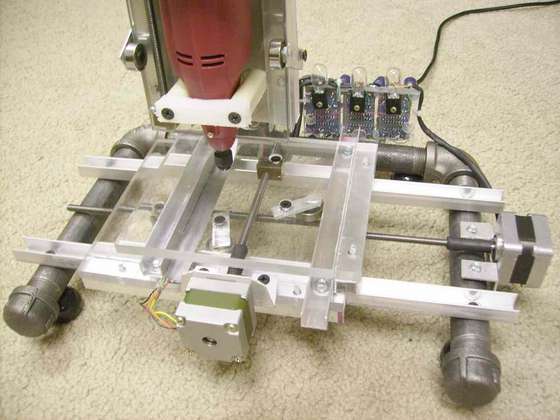

Внешний вид станка
Последний раз редактировалось galex1981 31 май 2010, 14:51, всего редактировалось 1 раз.
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Фрезерный станок своими руками

Сообщение galex1981 » 30 май 2010, 23:45

В общем завтра буду заниматься станиной станка. Как и советует автор куплю дюймовую трубу, 3 уголка, 1 тройник и 2 крышки...

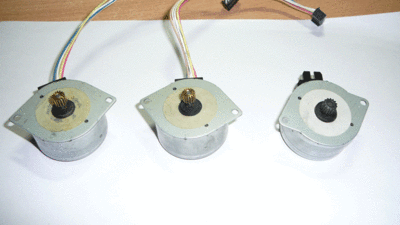

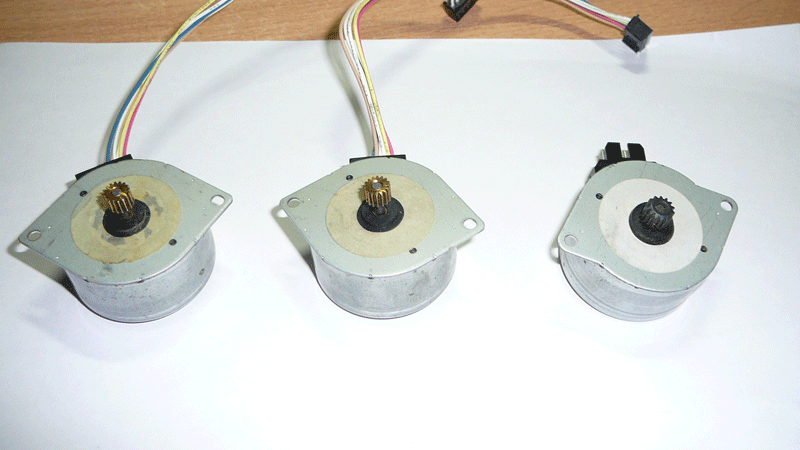

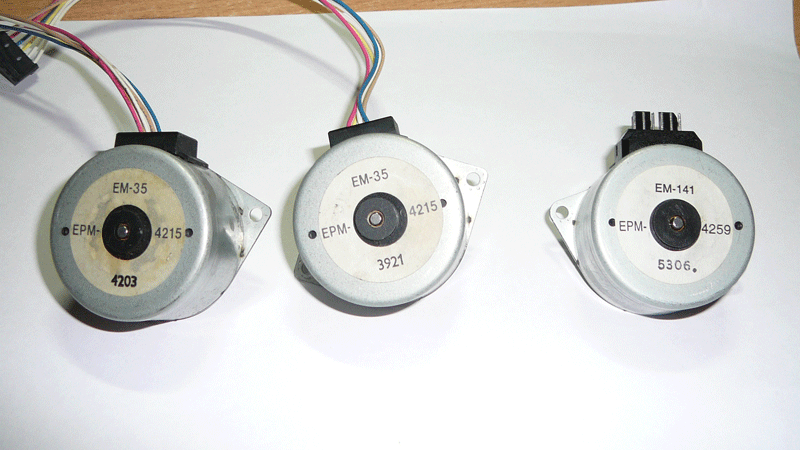

Сейчас разбирал у себя двигатели и нашел 3 униполярных шаговых двигателя от какого то матричного принтера Epson. EPM-4215 (EM-35), EPM-4259 (EM-141). Попробую их поставить, но проблема в том, что не могу в инете найти к ним даташиты, чтоб узнать распиновку.
Вложения
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Фрезерный станок своими руками

Сообщение Michael_K » 30 май 2010, 23:58

Ну распиновку-то узнать легко.
один общий - найдете звонилкой.
Потом прицепите к нему один конец батарейки, а второй конец батарейки поподключать к разным проводам.
последовательность глазом увидите.
Ток узнать... проще попробовать.

Добавлено спустя 1 минуту 47 секунд:
Там скорее всего шесть проводов.
То есть один общий на каждую обмотку.
Вот эти общие вместе, а остальные - через один.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Фрезерный станок своими руками

Сообщение galex1981 » 31 май 2010, 00:09

Да, проводов точно 6. По общему нашел, сейчас батарейкой буду проверять концы обмоток
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Фрезерный станок своими руками

Сообщение galex1981 » 31 май 2010, 12:54

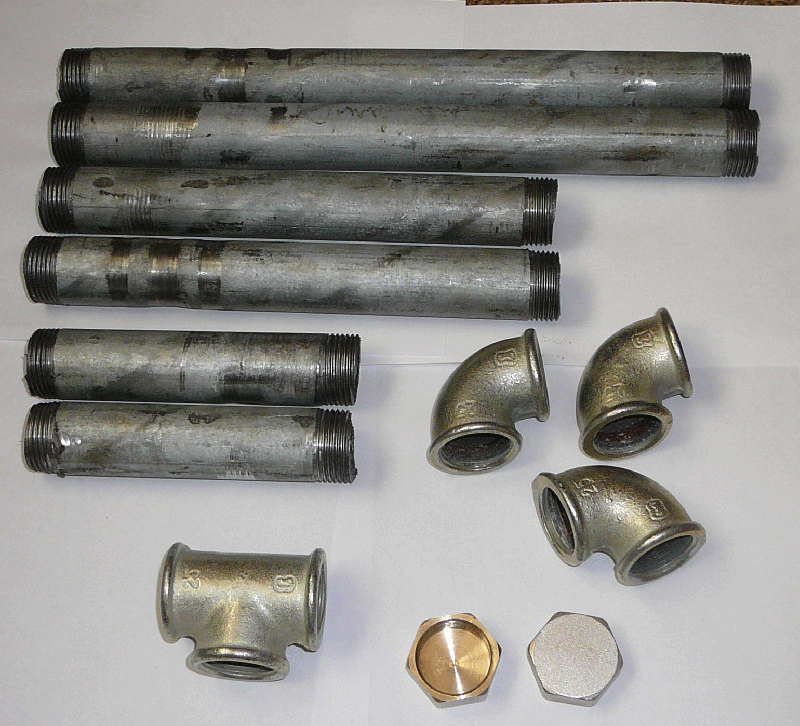

В общем ходил сегодня по магазинам, торгующим сантехникой и покупал все для станины. Фото деталей прилагаю. Позже соберу все и выложу комплексное фото

Добавлено спустя 1 минуту 56 секунд:
Используются 6 кусков труб. Сама труба дюймовая. Размеры кусков:
2 х 35 см.
2 х 25 см.
2 х 15 см.
Остальные детали:
3 уголка
1 тройник
2 крышки
Вложения
детали
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Фрезерный станок своими руками

Сообщение Alex080969 » 31 май 2010, 13:22

идея супер))) хотя и есть некоторые сомнения по поводу надёжности винтовых соединений.
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: Фрезерный станок своими руками

Сообщение Michael_K » 31 май 2010, 13:41

galex1981 писал(а):Да, проводов точно 6.... буду проверять концы обмоток

Да их можно просто через один
провод с одной обмотки, провод с другой обмотки, второй провод с одной обмотки, второй повод с другой обмотки.
Если крутится в противоположную сторону, то провода любой обмотки поменять местами
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Фрезерный станок своими руками

Сообщение galex1981 » 31 май 2010, 14:26

to Michael_K: Спасибо, вчера уже до этого дошел, так и сделал как ты сейчас посоветовал :)
to Alex080969: А почему же ненадежно будет? Автор советует после настройки аппарата вообще герметиком соединения залить чтоб ничего не двигалось
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Фрезерный станок своими руками

Сообщение avr123.nm.ru » 31 май 2010, 14:37

А стальные трубы нельзя заменить профилем алюминиевым ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Фрезерный станок своими руками

Сообщение Alex080969 » 31 май 2010, 14:42

Я тут в своё время понакрутился этих труб... Короче в баню герметик, да ещё который поверх заливается. Лучше используй немного пакли (ну нестоль много как сантехники наматывают :) ) и перед скручиванием паклю красочкой масляной пропитать. Вот тогда будет крепко :) почище сварки.
да, и сборку по кругу делай.
Насчёт профиля алюминиевого - имхо нельзя. конечно профиль профилю рознь, но нужной жёсткости он не обеспечит.
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: Фрезерный станок своими руками

Сообщение galex1981 » 31 май 2010, 15:41

Думаю что можно. Но стальные выбраны по 3м причинам:
1) Станина должна иметь вес а не болтаться
2) Сталь прочнее алюминия
3) В моем городе стальные то в 2х магазинах города нашел, а алюминиевых вообще не нашел - в Волгоград ехать за ними надо

Добавлено спустя 36 секунд:
to Alex080969: таи и сделаю

Добавлено спустя 57 минут 12 секунд:
Re: Фрезерный станок для обработки печатных плат своими руками
Тут созрела пара-тройка вопросов по схематике.
1) Есть 2 варианта схемы - оригинальная от автора и второй вариант схемы. Какой из них выбрать?
2) В оригинальном варианте не пойму, почему автор общие обмотки шаговых двигателей пустил через лампочку R2? И каким сопротивлением ее бы заменить?
3) Во втоной схеме указано что используются униполярные шаговые двигатели, но выводов от движка 4, а должно быть 6?
Схемы приланаю ниже
Вложения

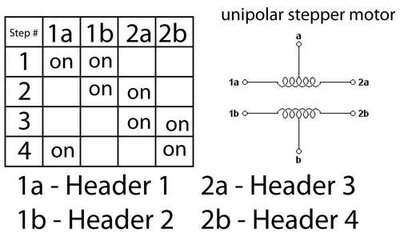

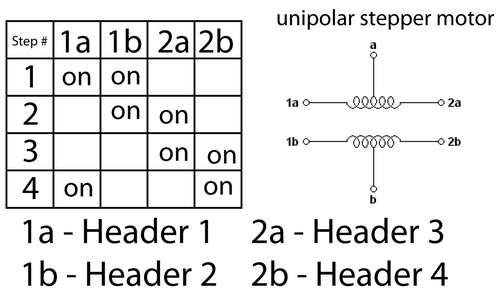

Униполярный шаговый двигатель
stepCheap1.pdf
оригинальный вариант схемы
(37.75 КиБ) Скачиваний: 0

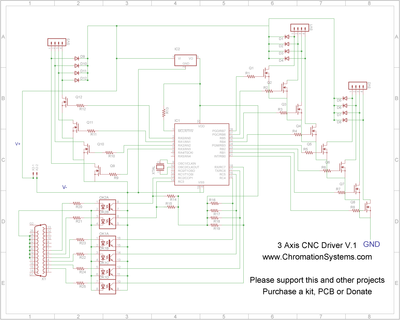

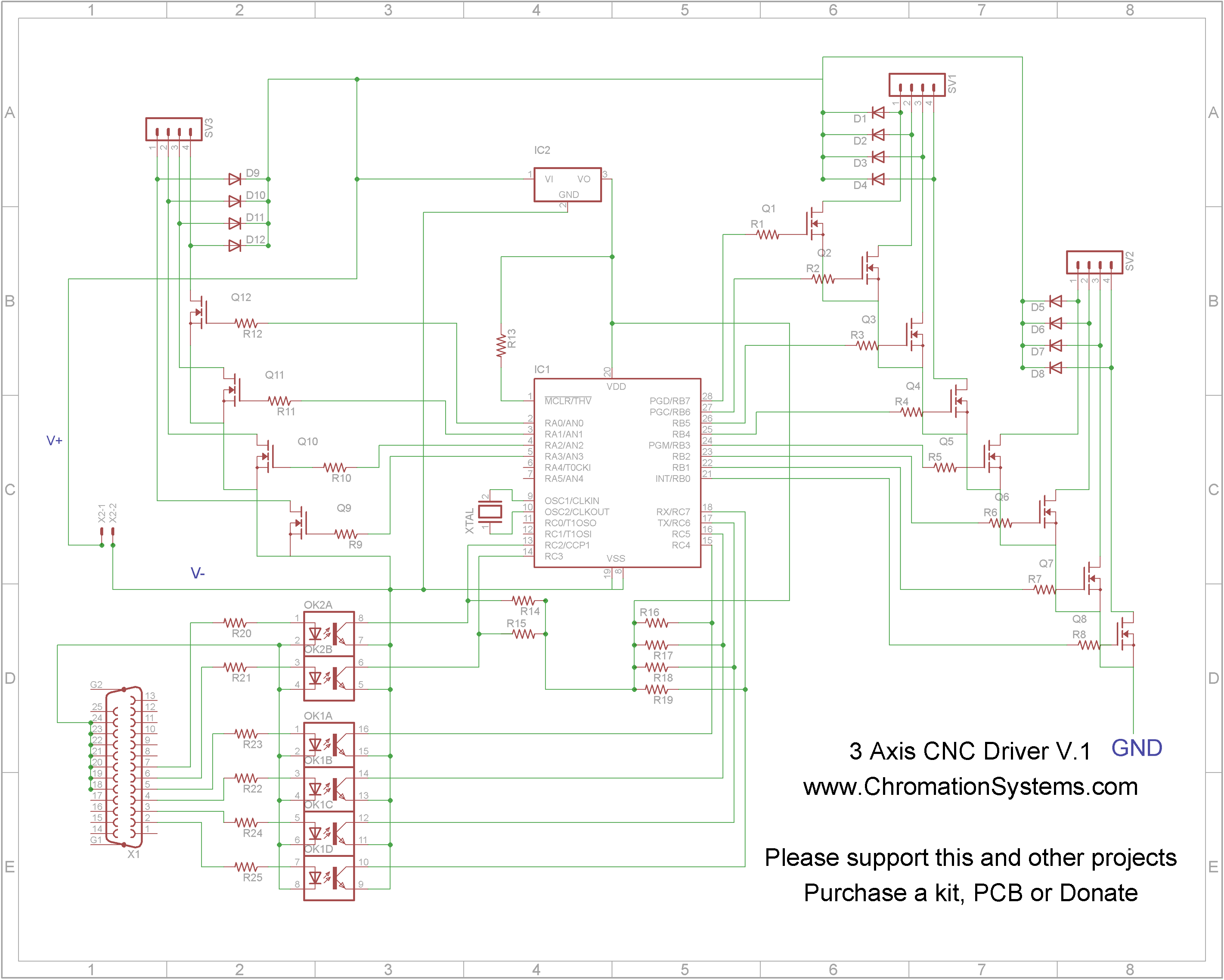

2й вариант схемы
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Фрезерный станок своими руками

Сообщение pashteet » 31 май 2010, 19:52

galex1981 писал(а):Волгоград ехать за ними надо

приезжай, пиво попьем :D
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение galex1981 » 31 май 2010, 21:30

Легко ;)!
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение Michael_K » 31 май 2010, 21:40

galex1981 писал(а):В оригинальном варианте не пойму, почему автор общие обмотки шаговых двигателей пустил через лампочку R2?

Это они так, типа, ток, кагбе, немножко, вроде как, стабилизируют... :)
довольно тупое, но зато простое решение.
Зависит от тока движка и напряжения питания. Резюком заменить... мощным :) Будет печка заодно.

galex1981 писал(а):Во втоной схеме указано что используются униполярные шаговые двигатели, но выводов от движка 4, а должно быть 6?

общие к плюсу питания не показаны (почему-то)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Фрезерный станок своими руками

Сообщение CiSi » 31 май 2010, 23:06

pashteet писал(а):
galex1981 писал(а):Волгоград ехать за ними надо

приезжай, пиво попьем :D

galex1981 писал(а):Легко ;)!

Немного не в тему - извините:
Когда я чару взял рукой и выпил светлого вина,
Когда за чарою другой вновь чара выпита до дна,
Огонь горит в моей груди и как в лучах светла волна,
Я вижу тысячи волшебств, мне вся вселенная видна.
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел
