Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение galex1981 » 01 июн 2010, 15:08

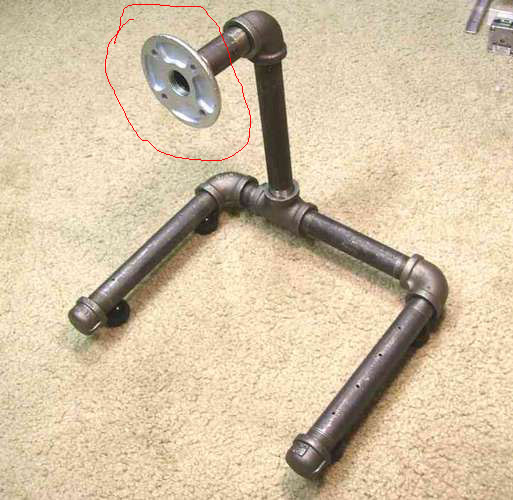

Сегодня ходил в машагины, покупал сверла по металлу, которых у меня не оказалось. Только что собрал раму, фото выложу чуть позже. Единственно, не могу найти деталь, указанную на фото. Чем бы ее заменить?
Вложения
обвел деталь которую не могу найти
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение cjA » 01 июн 2010, 16:49

средние не нужны (там в таблице кстати не самый лучьший вариант запитывания обмоток)
А тебе именно такой нужен? Это же ведь на чем фрезер будет держаться? По объему- подойдет эпоксилина упаковка, сам юзаю- надежная штука. А лучьше конечно на заводе заказать. Но наверное проще две дырки просверлить и на уголки повесить.
Но может придумать чтобы вверх вниз поднималось?
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение galex1981 » 01 июн 2010, 16:53

По объему- подойдет эпоксилина упаковка

По подробнее можно?
Но может придумать чтобы вверх вниз поднималось?

Так на этой штуковине висят салазки с двигателен по оси Z. Она итак вверх/вниз ездить будет
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение cjA » 01 июн 2010, 17:17

вот эти четыре дырки - это резбовые отверстия?
берешь его, разминаешь как твой блин на фотке, втыкаешь трубку, обжимаешь, нормально держаться будет.
ждешь сутки, потом сверлить можно, (но нарезку резьбы не обещаю )

Добавлено спустя 2 минуты 49 секунд:
Re: Фрезерный станок для обработки печатных плат своими руками
какими сверлами сверлить - по металу или бетону- тоже не знаю
но вещицы когда высохнут- очень крепкие получаются.

Добавлено спустя 7 минут 55 секунд:
Re: Фрезерный станок для обработки печатных плат своими руками
не пробовал, но! время застывания полтора час- если все это время винтом с маслом крутить?
спасибо за идею ;)
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение galex1981 » 01 июн 2010, 22:40

Ну если не найду железную, тогда из эпоксидки сделаю, но мне кажется что не прочная будет делать из эпоксидки...

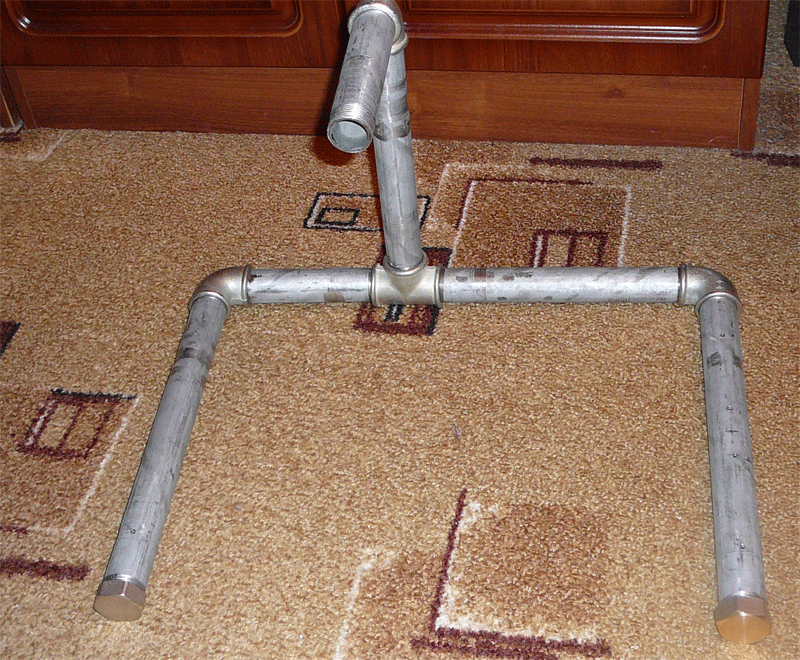

Как и обещал выкладываю фото станины, текущего состояния
Вложения
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение -= Александр =- » 02 июн 2010, 00:18

Сходи в любую автомастерскую - там тебе площадку к муфте приварят без проблем. А в ней уже просверлишь как тебе надо.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение Alex080969 » 02 июн 2010, 05:15

Фигулина та, про которую ты спрашиваешь - это скоре всего какая то крышка либо от насоса либо от запорной арматуры. В любом случае это не наш насос и не наша запорная арматура :)
Можно как сделать как Александр посоветовал. А если со сваркой нехошь заморачиваться , то в плошадке отверстие просверлить можно и трубу к площадке стопорными гайками прикрутить. При сварке не факт что ровно приварят.
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение galex1981 » 02 июн 2010, 07:22

Не хочу заморачиваться со сваркой по причине указанной выше:
При сварке не факт что ровно приварят.
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение cjA » 02 июн 2010, 09:44

прочитал статью- действительно у мужика с руками- дружба и любовь.
а вот что он как фрезер использует? я так и не понял.
моторчик на фрезу- мощбность, напряжение... какие идеи?
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение galex1981 » 02 июн 2010, 10:45

В качестве моторчика на фрезу использует обычную дрель для сверления отверстий в платах.
Фрезы: стоматологические фрезы
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение Michael_K » 02 июн 2010, 11:38

80-150-200 ватт (200 - это уже по люмени резать вполне можно мелкой фрезой троечкой)
обороты - несколько тысяч (если под 15-20 загнать, то вообще будет прекрасно)
фрезы... сейчас есть разные мелкие китайские, проксоновские, дремелевские.
Текстолит дешевые фрезы сажает на глазах.
лучше не патрон брать, а цангу - она боковые наргузки лучше держит.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение setar » 02 июн 2010, 11:59

крестовина у тебя сулумин ?
надо бы стальную было брать - потенциально может лопнуть
Аватара пользователя
setar
Site Admin

Сообщения: 9256
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение galex1981 » 02 июн 2010, 12:17

У меня стальная + оцинкованная
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Фрезерный станок для обработки печатных плат своими рука

Сообщение avr123.nm.ru » 02 июн 2010, 14:00

cjA писал(а):время застывания полтора час- если все это время винтом с маслом крутить?
Наверно лучше гайки "влить" в деталь.

Я металл предпочитаю. В автомагазине можно навено найти аналог такого фланца.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
