**blindman** » 05 дек 2009, 16:40

Будет светодиод.

Добавлено спустя 2 часа 15 минут 29 секунд:

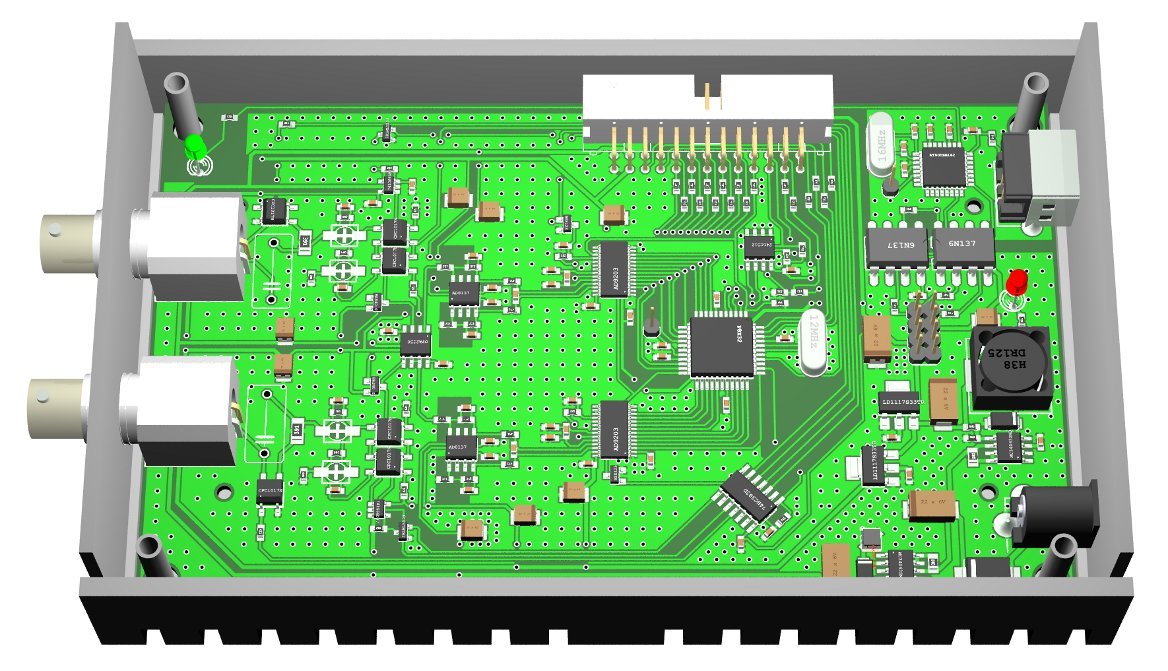

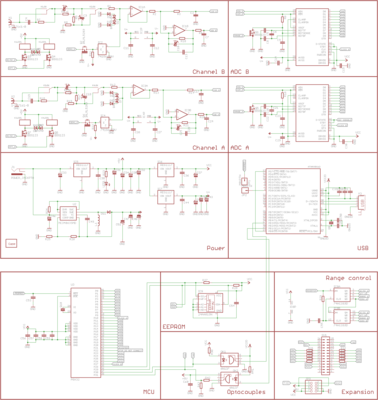

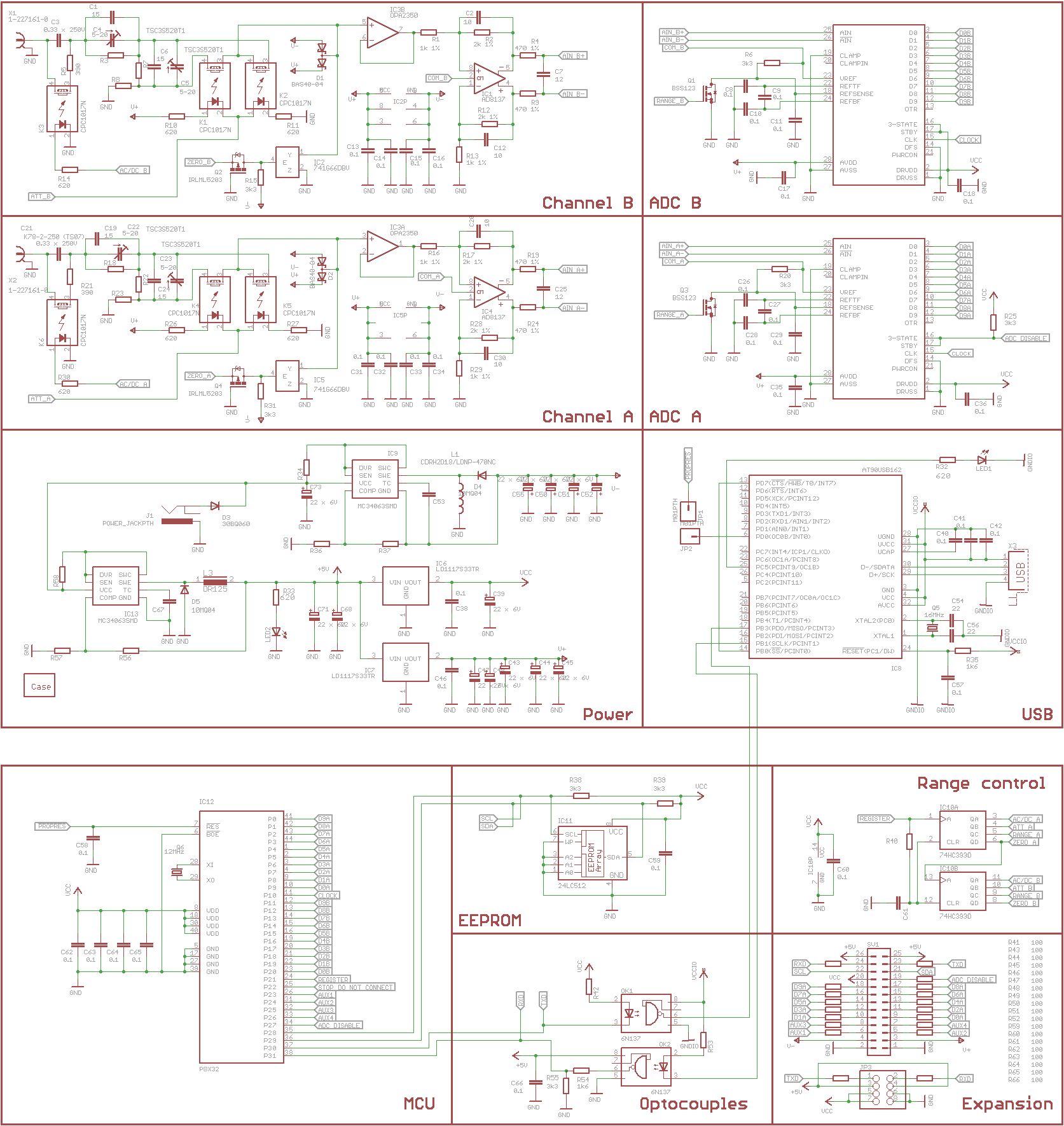

Окончательная (почти

) схема.

Пришлось пойти на компромиссы:
- синхронизация программная
- входные диапазоны - ±0,5, ±1, ±5, ±10
- нет сдвига по вертикали

**EdGull** » 05 дек 2009, 16:45

у меги по ресету нет обвязки
у логики нет кондера по питанию

**Vooon** » 05 дек 2009, 16:50

Думаю стоит добавить на разъем питания защитный диод.

**Michael_K** » 05 дек 2009, 17:00

Вот что меня смущает в этой схеме - так это релюхи на входах...

**blindman** » 05 дек 2009, 17:03

А чем не нравятся реле? Вполне стандартное решение

**Michael_K** » 05 дек 2009, 17:04

Тип реле подскажите...
контакты на маленьких токах и напряжениях вообще плохо работают.
И со временем это все ухудшается.

Производители не всегда указывают, но вообще есть такая характеристика
"минимальный ток через контакт"

**-= Александр =-** » 05 дек 2009, 19:43

Реле надо брать герконовые - у них контакты не окисляются.
Хотя в этом конкретном девайсе можно было бы поставить и твердотельные коммутаторы, например ADG419 и ему подобные - у нас тут частоты не такие высокие...

**blindman** » 05 дек 2009, 21:25

С этими коммутаторами проблема в том, что коммутируемое напряжение ограничено напряжением питания

Добавлено спустя 20 минут 40 секунд:
Реле буду ставить наверно TRR-1A-05 http://www.promelec.ru/pdf/trr.pdf, схему делителя чуть переделать надо, чтобы одним контактом на замыкание переключался.

Добавлено спустя 12 минут 55 секунд:
Хотя нет, не пойдёт, входное сопротивление будет меняться, надо переключающий контакт

**Michael_K** » 05 дек 2009, 22:30

Я бы, честно говоря, взял бы какой-нить AD8253.
Но это мои личные тараканы :oops:

Добавлено спустя 3 минуты 13 секунд:
Хотя полосу резать вроде тоже нехорошо...

**blindman** » 06 дек 2009, 07:20

Думал и над таким вариантом, только с AD8330/31/32. Но всё же цена у нас немаловажный фактор ...

**blindman** » 06 дек 2009, 21:24

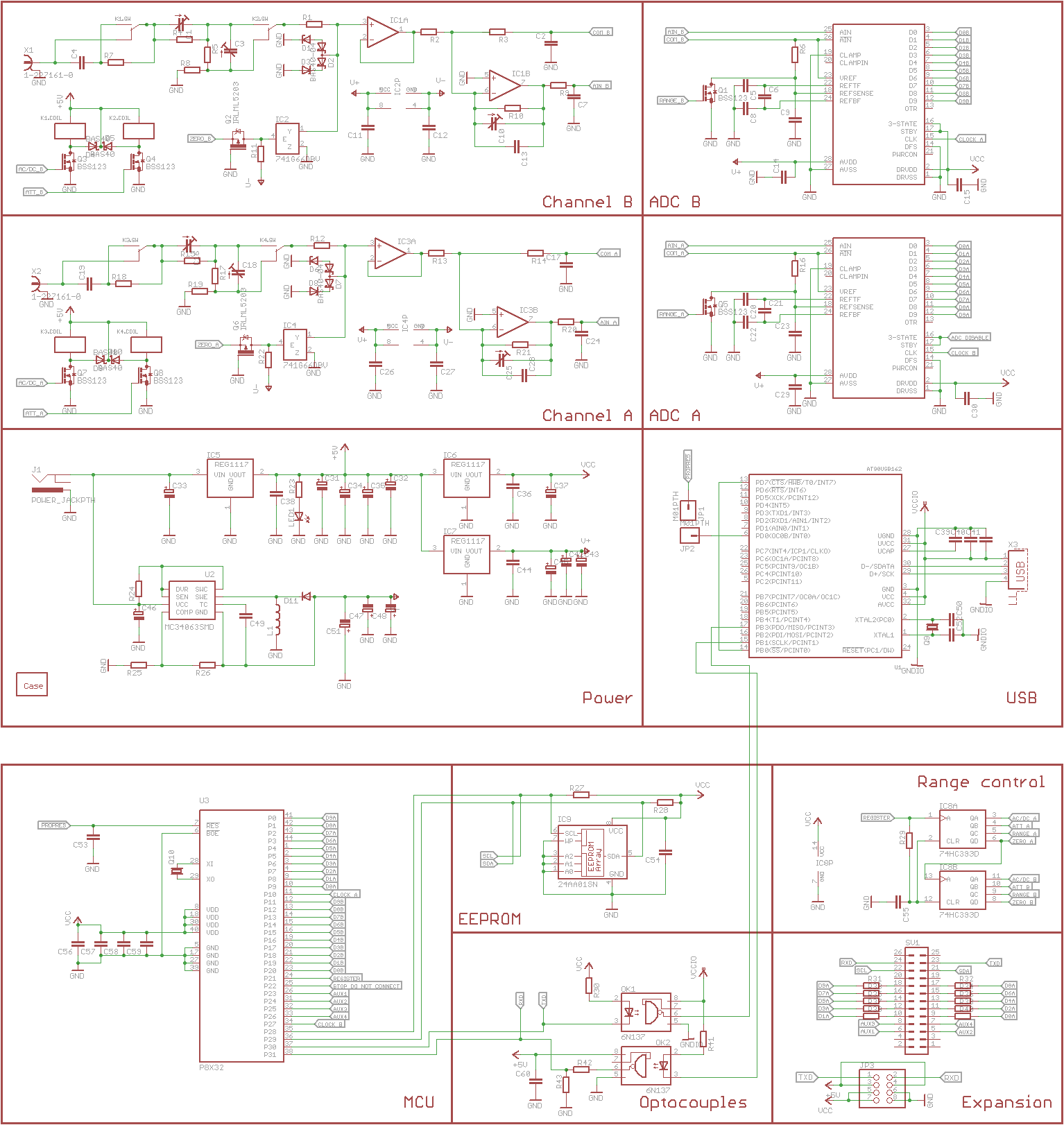

Буду ставить твердотельные реле - дешево и сердито. Схему переработал, будут дифференциальные драйверы АЦП. Исправил ошибку - напряжение рабочей точка ОУ было отрицательное.

**blindman** » 07 дек 2009, 21:48

Схема почти закончена, осталось рассчитать входные делители и импульсники. На этом пока остановлюсь, надо перед новым годом денег побольше заработать :wink:

Комментарии, замечания, пожелания как всегда приветствуются.

Добавлено спустя 1 минуту 57 секунд:
Кто-нибудь встречал кварцы на 6,25 МГц или 12,5 МГц? Они вообще в природе существуют?

**Michael_K** » 07 дек 2009, 22:48

Имхо лучше.

А зачем такие кварцы, если не секрет?
В природе-то они существуют, а вот в магазинах...

Добавлено спустя 5 минут 44 секунды:
Как вариант мегу разогнать на 25 и вывести половину через CLKOUT... Не?

**blindman** » 08 дек 2009, 04:47

Кварцы такие чтоб пропеллер запустить на 100 МГц - у него в петле ФАПЧ делитель только на 2/4/8/16. С меги не получится, во-первых, для работы с USB ей надо 8 или 16, а во-вторых, она гальванически отвязана.

Parallax продаёт кварцы 6.25 МГц по полтора доллара за штуку.

**=DeaD=** » 08 дек 2009, 06:49

blindman писал(а):Кто-нибудь встречал кварцы на 6,25 МГц или 12,5 МГц? Они вообще в природе существуют?

А почему не 25МГц? С этими то вроде проще будет с наличием.
