USB-осциллограф TNP Duo
Re: USB-осциллограф TNP Duo
Different » 14 дек 2009, 17:20
Я в курсе их кооперации. Если речь таки про PropScope, то 25MSPS у PropScope против 80MSPS у Hanno - это смешно.
- Different
- Сообщения: 29
- Зарегистрирован: 10 дек 2007, 17:45
- Откуда: Москва
Re: USB-осциллограф TNP Duo
blindman » 14 дек 2009, 18:08
ViewPort и PropScope - это по сути одно и то же. PropScope основан на ViewPort. Про "смешно" Hanno расскажи
Он же автор и того и другого.
Он же автор и того и другого.Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: USB-осциллограф TNP Duo
blindman » 17 дек 2009, 11:53

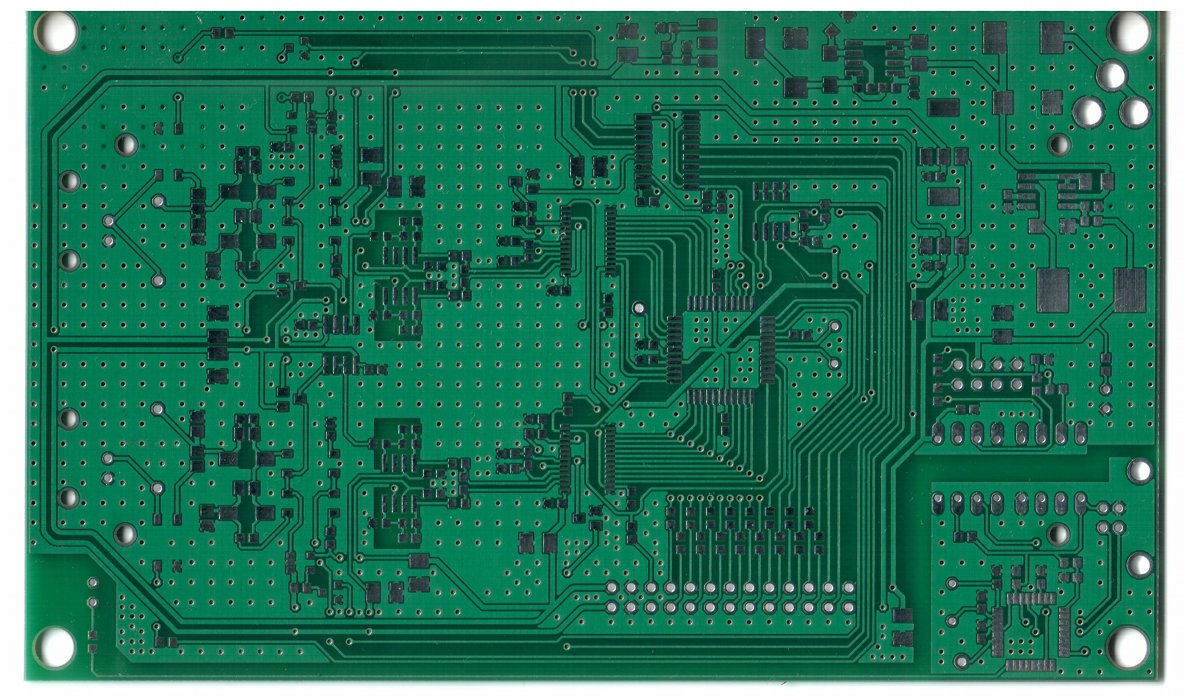

Ну вот, плата готова. Ждем детали
- Вложения
-
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: USB-осциллограф TNP Duo
blindman » 17 дек 2009, 17:19
Потому что сканер
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: USB-осциллограф TNP Duo
Duhas » 17 дек 2009, 19:35
а что за пелтище через всю плату ?
еще и на разъем уходит...
еще и на разъем уходит...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: USB-осциллограф TNP Duo
blindman » 17 дек 2009, 19:45
Питание. А что?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: USB-осциллограф TNP Duo
Duhas » 17 дек 2009, 20:03
я конечно не спец в этих делах, но питание на зря разводится звездой, как и земля... теперь импульсные токи от повешенного на внешний порт будут бить по всей плате... , так как ты обернул проводником ее... ну а про токи от существующих на плате компонентов, в отличии от внешних, которых может и не быть, и говорить нечего... это все мое имхо, но я интуитивное подобные вещи обычно чую )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: USB-осциллограф TNP Duo
blindman » 17 дек 2009, 20:05
Это питание для аналоговых цепей. Вскрытие покажет
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: USB-осциллограф TNP Duo
Duhas » 17 дек 2009, 20:27
усе равно ) наличие сигнала в аналоговых цепях ведет к изменению тока потребления в этих цепях, не так ли ? )))
про вскрытие +1
про вскрытие +1
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: USB-осциллограф TNP Duo
D1mcon » 30 дек 2009, 00:20
2blindman а где вы плату заказывали и почем? Если не секрет
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
-
D1mcon - Сообщения: 700
- Зарегистрирован: 08 фев 2009, 10:13
- Откуда: Воротынск
- прог. языки: C,C++,C#,Java
- ФИО: Дмитрий
Re: USB-осциллограф TNP Duo
blindman » 09 янв 2010, 12:32
Небольшая неприятность - нет полной комплектации для аналоговой части. Пока дожидаюсь оказии с недостающими деталями, начал писать программные компоненты. Для начала сделал C++ обертку для libusb0 (QLibrary + QThread из Qt - в libusb0 все вызовы блокирующие), и скелет USB программы на AT90USB162. Под Linux еще не тестил, под Windows работает (Debian => VirtualBox => WinXP
). На очереди - научится загружать программу в пропеллер с МК.
В резоните, обошлась в 1760 рублей.
). На очереди - научится загружать программу в пропеллер с МК.D1mcon писал(а):2blindman а где вы плату заказывали и почем? Если не секрет
В резоните, обошлась в 1760 рублей.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: USB-осциллограф TNP Duo
avr123.nm.ru » 09 янв 2010, 13:44
Ну это со стоимостью подготовки наврено, а дубли штучные по чем будут ?
Читайте !
-
avr123.nm.ru - отсылающий читать курс
- Сообщения: 14195
- Зарегистрирован: 06 ноя 2005, 04:18
- Откуда: Москва
Re: USB-осциллограф TNP Duo
blindman » 09 янв 2010, 14:15
порядка 150
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: USB-осциллограф TNP Duo
Andre173 » 10 янв 2010, 18:49
Привет всем. прочитал форум но не могу понять аналоговую часть схемы
и диапозон входных напряжений, объясните плизз аналоговую часть схемы!!! В программирование шарю в схемотехнике только основы.
хочу собрать осциллограф, только на плиске с выводом всё инфы в комп, и уже там её обрабатывать, а на плиске реализовать ещё генератор и частатомер( который уже написал почти)
Ну и если дойдут руки то можно будет приделать монитор чтобы без компа работать.
здесь нашел схему аттеннюатора с входным диапозоном +/- 20 вольт хотелось бы +/-50В после чего сигнал бы поддавался на ацп ADS830 ( или ваш совет) ну а далеше с ацп в плтску а там уже ручками пиши проги и радуйся
буду рад любому ответу и совету (только по делу)!!!!!!!!
и диапозон входных напряжений, объясните плизз аналоговую часть схемы!!! В программирование шарю в схемотехнике только основы.хочу собрать осциллограф, только на плиске с выводом всё инфы в комп, и уже там её обрабатывать, а на плиске реализовать ещё генератор и частатомер( который уже написал почти)
Ну и если дойдут руки то можно будет приделать монитор чтобы без компа работать.
здесь нашел схему аттеннюатора с входным диапозоном +/- 20 вольт хотелось бы +/-50В после чего сигнал бы поддавался на ацп ADS830 ( или ваш совет) ну а далеше с ацп в плтску а там уже ручками пиши проги и радуйся
буду рад любому ответу и совету (только по делу)!!!!!!!!
