я вообще бы земли разъемов свел к стабу питания....

Да, можно протянуть.
В точке, откуда разойдется, поставить кондеры - большой и маленький.

Земли (аналоговая и цифровая) должны соединяться в одной точке.
Где-то около АЦП это делать удобно, но не обязательно - например можно объединить около БП.
Я обычно их делаю разными цепями, между которыми втыкаю "резюк" 0 ом.
Можно (иногда помогает, хотя в теории и нехорошо) влепить вместо резюка небольшую индуктивность.
Но в данном случае, я не думаю, что будут граблы.

Всем спасибо

Добавлено спустя 1 минуту 11 секунд:
Щас глянул, сутки не прошли, Parallax продал 19 осциллографов

Софт у них какой у параллакса? Свой или типовой какой-то?

Свой. На следующей неделе обещают выложить протокол обмена.

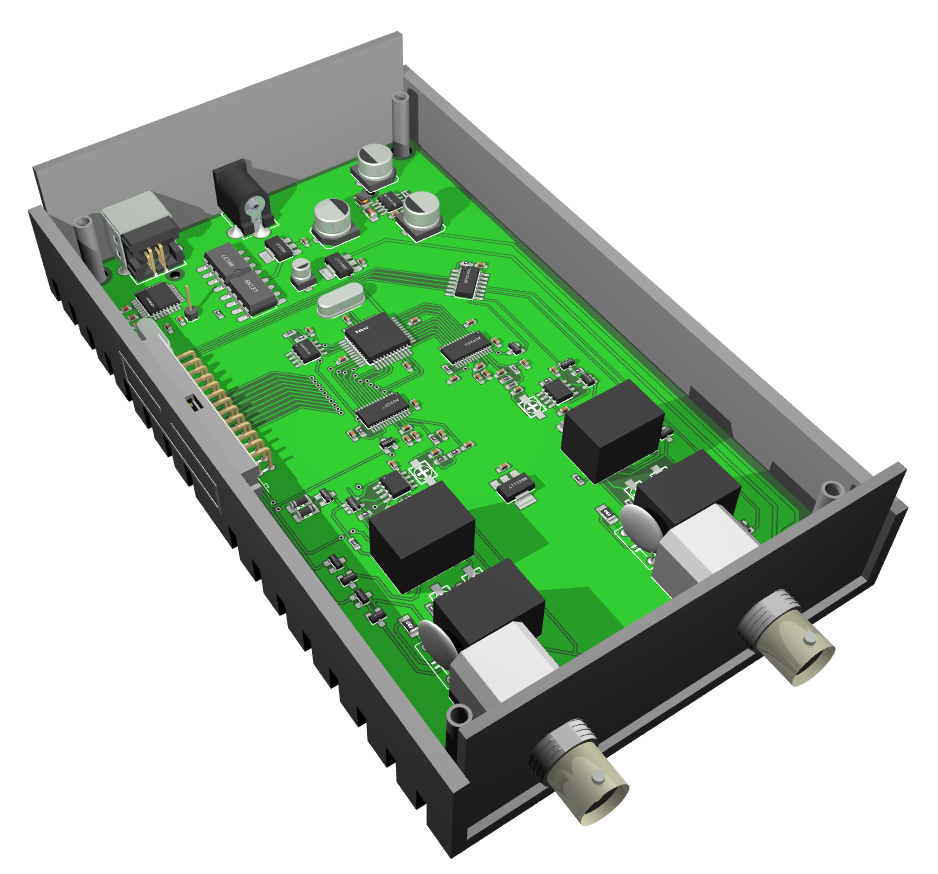

Немного художественного творчества

Красиво!!!

Немного художественного творчества

Это какая-то стандартная коробка?

Может в том месте, где FT232RL мост сделать разъем по линиям RX/TX, чтобы можно было убрать перемычки от этих линий к FT232RL и поставить сверху плату с экраном, клавой и т.п., которая просто по UART'у бы работала с основной платой осцика вместо ПК?

Michael_K писал(а):Это какая-то стандартная коробка?

Это Gainta G760

Отличная модульная конструкция бы получилась, если такой интерфейс обеспечить - желающие могли бы хоть с экранчиком от мобилы делать осцик, хоть с ТВ-выходом

Там нет FT232, там AT90USB162.
Шина расширения выведена на разъем сбоку, также 2-проводная последовательная шина+питани будет отдельным разъёмом на плате

Добавлено спустя 5 минут 41 секунду:
Выход на ТВ кстати можно и без внешних компонент сделать - 4 резистора и разъем RCA. Правда работать при этом будет только 1 канал.

А, точно, ну всё равно там 2 линии сигнальные есть после оптоизоляции сейчас то этот разъем не выведен ведь?

Добавлено спустя 1 минуту 2 секунды:
А нет смысла сделать шину расширения от AT90USB162 ? Может к нему только экранчик и кнопки приделать потом, а всю прошивку в него залить?

Если получится вывести все ноги + коммутацию питания, можно будет непосредственно к меге цепляться. Я уже говорил, что экран буду планировать по остаточному принципу, получится - хорошо, не получится - и не надо.

Еще бы светодиодик на морду вывести, а то непонятно вообще работает он или нет...
