Технический форум по робототехнике.



WiFi Модуль для RoboBus

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: WiFi Модуль для RoboBus

Сообщение =DeaD= » 06 окт 2009, 16:34

2SkyStorm: Выделить чего надо груп-селекшеном (прямоугольной рамкой, мышкой), вырезать, потом в нужном файле вставить :) - это так волшебным образом работает копирование блоков в EAGLE ;)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: WiFi Модуль для RoboBus

Сообщение SkyStorm » 06 окт 2009, 16:42

Не получается Group Select -> Cut -> Open File -> Paste.
Сообщение "Paste buffer empty".
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2597
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: WiFi Модуль для RoboBus

Сообщение blindman » 06 окт 2009, 16:46

Открываем файл
Инструментом выделения
выбираем ненужные участки, жмём удаление
, потом Ctrl+правая кнопка (применяет команду удаления ко всему выбранному).

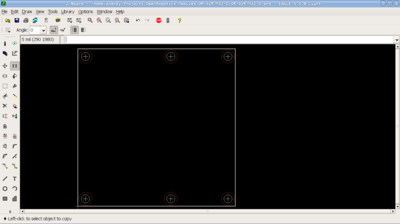

Вот что получилось
Выделяем всё что осталось, жмём Cut
, потом щёлкаем внутри окна. Скопировали. Открываем свой файл, жмём Paste
. Готово.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: WiFi Модуль для RoboBus

Сообщение SkyStorm » 06 окт 2009, 18:50

Сделал. Спасибо.

Добавлено спустя 1 час 49 минут 52 секунды:
Вроде окончательно закончил со схемой. Кто, что скажет?
Занимаюсь платой.
Вложения
WiFlyGSX_v03.zip
Файлы Eagle.
(20.72 КиБ) Скачиваний: 10
WiFlyGSX_v03.pdf
Схема PDF
(22.59 КиБ) Скачиваний: 17
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2597
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: WiFi Модуль для RoboBus

Сообщение Duhas » 06 окт 2009, 18:54

кондеров по питанию нихт?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: WiFi Модуль для RoboBus

Сообщение SkyStorm » 06 окт 2009, 19:00

Вроде как RoboBus подразумевает 3.3 regulated, зачем кондеры?
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2597
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: WiFi Модуль для RoboBus

Сообщение =DeaD= » 06 окт 2009, 19:04

У нас рекомендация на всех модулях LC-фильтр по питанию ставить (100 мкГ + 0.1-1мкФ), но дело твоё ;)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: WiFi Модуль для RoboBus

Сообщение Duhas » 06 окт 2009, 19:24

SkyStorm писал(а):Вроде как RoboBus подразумевает 3.3 regulated, зачем кондеры?

ну лишними они не будут)) можно всегда незапаять..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: WiFi Модуль для RoboBus

Сообщение SkyStorm » 13 окт 2009, 14:58

Все получил модуль на руки. Единственное пока нет времени им заняться.
Две недели буду на курсах по Кискам.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2597
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: WiFi Модуль для RoboBus

Сообщение Duhas » 13 окт 2009, 16:27

курсы по КИСКАМ?! :crazy:
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: WiFi Модуль для RoboBus

Сообщение Master » 13 окт 2009, 17:31

Походу, какие-нибудь компьютерные интеллектуальные сети.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: WiFi Модуль для RoboBus

Сообщение =DeaD= » 13 окт 2009, 17:55

Cisco
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: WiFi Модуль для RoboBus

Сообщение Duhas » 13 окт 2009, 17:58

блин, они ж всю жизь Цисками были )) я даже и не подумал о них )))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: WiFi Модуль для RoboBus

Сообщение SkyStorm » 26 окт 2009, 11:24

Итак ... курсы закончились и я выхожу из сумрака на просторы интернета.
Собираю схему на макетке, начал в суботу в воскресение к вечеру почти собрал (не хватает нескольких деталей).

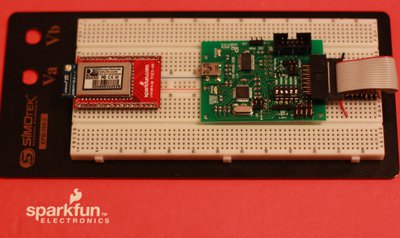

Суботняя фотка Макетка + WiFly модуль + RoboBus переходник + OR-PROG-USB.
Вложения
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2597
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: WiFi Модуль для RoboBus

Сообщение SkyStorm » 27 окт 2009, 12:12

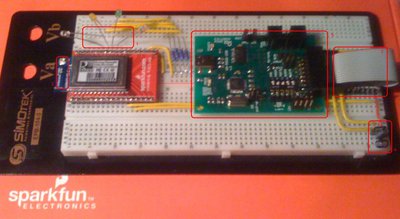

Итак прогресс на 26.10.09.
  1. 4 светодиода состояний
  2. Чип Антена и разьем для внешней
  3. Раскладка RoboBus на пины.
  4. LDO IRU1010-33
  5. OR-PROG-USB

В принципе все готово, по как говорится в песне "подруга подкинула проблем"
Модул OR-PROG-USB который планировалось использовать как USB-UART мост оказался как то не особо для этого подходящим :( Вся мостовость заключается в возможности прокинуть 2 линии RX/TX от USB, питание от USB на RoboBus не пробрасывается не на 2 pin(VDD 3.3) ни на 14 pin(VDD 5).
Т.е. при наличии USB +5 на устройстве мосте, RoboBus устройство должно питаться от своего источника.

Совет blindman'a "Если надо 5 вольт на 14 ноге, можно замкнуть между собой крайние контакты джампера I2C PWR - 5В с USB будет на 14-м контакте RoboBus."

Далее для того что бы получить 3.3 ставим 4. LDO 5 -> 3.3, почему IRU1010-33, то что было под рукой )))

Схема собрана, вечером буду проверять что получилось по питанию. Очень не хочется сжечь модуль.

PS: Компания производитель выпустила модули с ограниченой темпиратурой использования (0C to 70C) по цене 40$ на опте. По всему остальному модуль абсолютно идентичен.
Вложения
