Подводный робот-пылесос

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Подводный робот-пылесос

Сообщение Alexder1 » 13 май 2009, 01:32

если посмотреть последнюю фотку из Первого поста, там где про б_дюльку..))
То там есть микросхема SMD 8pin-овая,
4980
AC
L38C

почему то нет никакой инфы в инете... что я делаю неправильно? Что это за микруха?
Alexder1

Сообщения: 83
Зарегистрирован: 25 май 2006, 17:39
Откуда: Мончегорск

Re: Подводный робот-пылесос

Сообщение EdGull » 13 май 2009, 07:39

обрати внимание на сдвоенность ног у нее
так обычно делают у мофсетов например у irf7103
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Подводный робот-пылесос

Сообщение Alexder1 » 13 май 2009, 09:23

тогда на вскидку делаю вывод.. если это мосфет, тогда он в цепи ШИМ двигателя крыльчатки.
т.к. ходовые моторы шимом управля.тся и скорость регулируется...
Alexder1

Сообщения: 83
Зарегистрирован: 25 май 2006, 17:39
Откуда: Мончегорск

Re: Подводный робот-пылесос

Сообщение EdGull » 13 май 2009, 09:32

только всё рано не понятно что там делает последовательно включенная сгоревшая деталька
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Подводный робот-пылесос

Сообщение galex1981 » 13 май 2009, 09:35

Может защита какая то?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Подводный робот-пылесос

Сообщение EdGull » 13 май 2009, 10:04

Может это TVS-диод?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Подводный робот-пылесос

Сообщение SERGEY_M » 13 май 2009, 10:07

Я думаю эта деталька, это диод.
Если внимательно посмотреть, то по краям от нее имеется 2 отверстия, круглое и квадратное
Мне кажется, это ставится аналог этой бююдюльки вместо СМД, т.е диод и скорее всего, Шотки
т.к. такой транзистор не достаточно мощный, что-бы рулить двиглом, а вот для какого нить импульсного источника питания, вполне сгодится...
В таках случаях необходимо нарисовать эту часть схемы и тогда точно выяснится что это за хрень :)
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Подводный робот-пылесос

Сообщение contr » 13 май 2009, 10:34

ключик есть, шотки есть, сгоревшая бзд. обязана быть индуктивностью. Отпаять и примагнитить.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Подводный робот-пылесос

Сообщение SERGEY_M » 13 май 2009, 10:55

Вот микросхемка :)
SI4980DY
http://www.alldatasheet.net/datasheet-pdf/pdf/83879/VISAY/SI4980DY.html?
двойной N-канальный МОСФЕТик...

Добавлено спустя 30 секунд:
Схему нужно рисовать...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Подводный робот-пылесос

Сообщение Angel71 » 13 май 2009, 11:35

MiBBiM писал(а):звэрь-машинка :) даже и не думал что так бассейны чистят

лень - двигатель прогресса
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Подводный робот-пылесос

Сообщение Alexder1 » 13 май 2009, 17:33

схему зарисовываю) вечером вывалю)) кривовато, но смысл вырисовывается) :good: :beer:

за даташиты спасибо!! :friends:

Добавлено спустя 3 часа 47 минут 50 секунд:

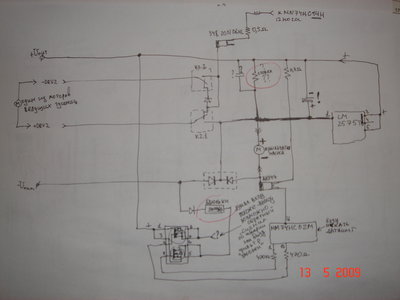

ВОт что получилось.. ошибки конечно есть, в частности с полюсовкой питания, на зарисовке и по факту.... буду уточнять... почему перевертыш получается, но что то за первый присест вырисовалось..
выкладываю "напосмотреть"

Добавлено спустя 2 минуты 56 секунд:
Резистор который "СГОРЕЛ" возможно вовсе не резистор, он слаботочный, маломоЧный... SMD-шка малюсенькая

Добавлено спустя 1 минуту 22 секунды:
вокруг бдюльки вымерил все... именно такая странная цепочка и не более((((((((((((
"ни-че-го не понимаю))" (С)
Вложения
Alexder1

Сообщения: 83
Зарегистрирован: 25 май 2006, 17:39
Откуда: Мончегорск

Re: Подводный робот-пылесос

Сообщение SERGEY_M » 13 май 2009, 17:50

+Uпит и -Uпит поменяй местами, перепутал...
74НС02 это 2ИЛИ-НЕ (155ЛЕ1)
а про б..дюльку, ваще не понятно
мож там еще чето есть? и не заметил?
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Подводный робот-пылесос

Сообщение contr » 13 май 2009, 18:47

между диодом и "бдюлькой" должна быть цепь куда-то еще
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Подводный робот-пылесос

Сообщение Alexder1 » 13 май 2009, 20:58

Печатка трехслойная, буду тупо вызванивать((((
Да +Uпит -Uпит перепутал)))) - СОгласен. Вобщем рисую еШо.. продолжение

Добавлено спустя 1 минуту 23 секунды:
contr писал(а):ключик есть, шотки есть, сгоревшая бзд. обязана быть индуктивностью. Отпаять и примагнитить.

Немагнитится!
Alexder1

Сообщения: 83
Зарегистрирован: 25 май 2006, 17:39
Откуда: Мончегорск

Re: Подводный робот-пылесос

Сообщение SERGEY_M » 13 май 2009, 21:08

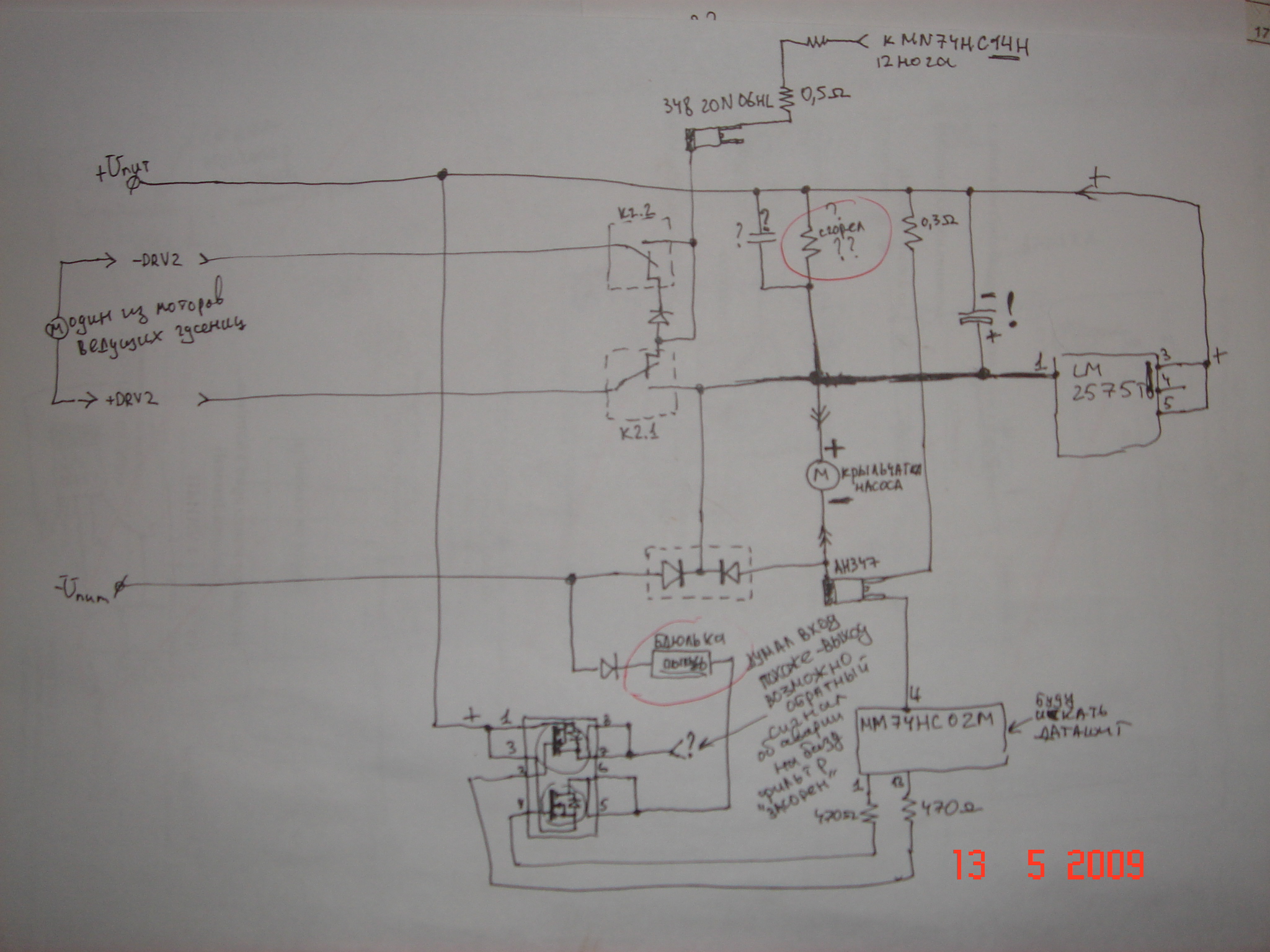

иот немного перерисовал))))
там рядом круглый дроссель стоит, он не звонится с б..дюлькой?
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей
