Проект звукового модуля под шину RoboBus

Обсуждаем рождающиеся мысли и результаты экспериментов.
Ответить

Re: Проект звукового модуля под шину RoboBus

Сообщение blindman » 25 дек 2008, 19:29

Это мы площадки под нее в игле рисуем :) Потом почистим.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: Проект звукового модуля под шину RoboBus

Сообщение blindman » 13 янв 2009, 19:23

Duhas писал(а):тогда явно что-то не так.... должно быть поровну по идее... 3-х вольт ей не мало? ладно пора мне сваливать.. завтра постараюсь посмотреть..

Duhas, не нарыл ничего? Или некогда было?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: Проект звукового модуля под шину RoboBus

Сообщение Duhas » 13 янв 2009, 20:47

я думал проблему решили.... ща брошу суда одну схемку...
это для авто и для однополярного питания.. вообща вся фича в том что сигнал подается как на инверсный так и на неинверсный входы, и регулируя сопротивление перед неинвесным входом проиходит сдвиг фазы..
советую помоделировать в протеусе, могет сам помоделирую но пожже..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Проект звукового модуля под шину RoboBus

Сообщение blindman » 14 янв 2009, 06:46

Фазовращатель не интересен уже, необходимости в нем нет. А ты обещался поглядеть, как устранить ток через динамик когда нет сигнала.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: Проект звукового модуля под шину RoboBus

Сообщение Duhas » 15 янв 2009, 02:26

аааа, вообще есть вероятность что постоянка в нагрузке - баг.. варинтом устранения может быть замена усилка)
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Проект звукового модуля под шину RoboBus

Сообщение Duhas » 16 янв 2009, 07:13

а других вариантов нет для выходного уся?
может как нибудь подругому реализовать данный каскад?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Проект звукового модуля под шину RoboBus

Сообщение blindman » 16 янв 2009, 07:22

можно наверно и по другому. есть какие то мысли, проверенные решения? только простые интегрированные усилители с мининальной обвязкой. ну и недорогие.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: Проект звукового модуля под шину RoboBus

Сообщение Duhas » 16 янв 2009, 07:32

параметры излучателя можно?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Проект звукового модуля под шину RoboBus

Сообщение EdGull » 16 янв 2009, 10:01

сложу сюда
усилки совместимые с TDA2822D (3-х вольтовые)
KA22009B
К174УН31
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
Вернуться к началу

Re: Проект звукового модуля под шину RoboBus

Сообщение Duhas » 16 янв 2009, 10:16

я за патриотизм, но почему-то против к174хххх
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Проект звукового модуля под шину RoboBus

Сообщение EdGull » 16 янв 2009, 10:21

юмор у нас в другой ветке... :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
Вернуться к началу

Re: Проект звукового модуля под шину RoboBus

Сообщение =DeaD= » 23 янв 2009, 19:30

2blindman: А выложи сюда модель усилителя, который надо купить? А то я в офисе как обычно бумажку оставил :oops:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов
Вернуться к началу

Re: Проект звукового модуля под шину RoboBus

Сообщение blindman » 23 янв 2009, 20:02

LM4871

Добавлено спустя 2 минуты 32 секунды:
Точнее LM4871M, в корпусе SO8
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: Проект звукового модуля под шину RoboBus

Сообщение blindman » 03 апр 2009, 12:02

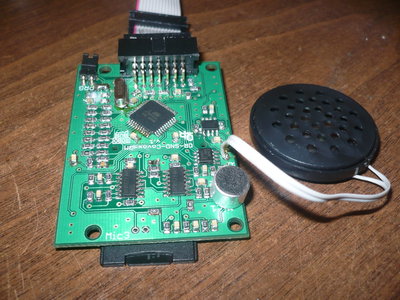

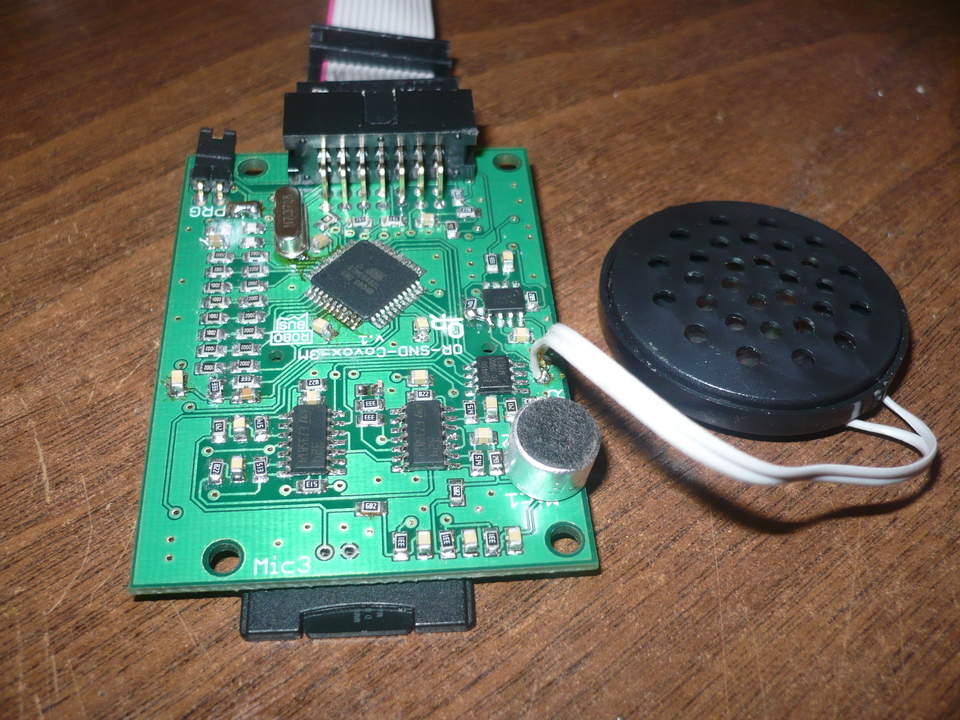

Первый экземпляр собран.

Сейчас играет через динамик от наушников, 32 ома. Даже при максимально возможной мощности звук плохо слышен на расстоянии. Оно и понятно - этот динамик для этого не предназначен, его прямо к уху надо ставить. Надо поискать что-то маленькое и легкое, но чтоб можно было достаточную мощность подвести.

Свою старую программу воспроизведения WAV-файлов я оптимизировал, теперь можно играть файлы до 44000 сэмплов/с, 8- и 16-битные, моно и стерео. Для 16-битных возможно сделаю простейший компандер, чтобы не терять тихие звуки.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: Проект звукового модуля под шину RoboBus

Сообщение galex1981 » 03 апр 2009, 12:28

Какой динамик нужен то (мощность, сопротивление)?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович
Вернуться к началу
