Проект MobiCamera
Re: Проект MobiCamera
=DeaD= » 25 сен 2008, 08:56
А ну если камеру с платы убрать, тогда да, а я её чего-то всё на плату старался разместить...
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
| Реклама | ||||
|
|
|
|||
 |
||||
Re: Проект MobiCamera
Mazayac » 25 сен 2008, 09:48
EdGull писал(а):разъем вывешивает на борт платы. транс попробую найти внутри разъема.
О, знакомая проблема
Использовали J1006F01P - пока не пропали из продажи, везут по два-три месяца.
Еле нашел замену (разъемов со встроенными трансформаторами нет вообще ни у кого!): LU1T516-43-LF (разъем+трансформатор+светодиоды), есть в диких количествах в Эфо.
-
Mazayac - Сообщения: 377
- Зарегистрирован: 25 апр 2008, 17:40
- Откуда: Нижний Новгород
- ФИО: Непочатов Алексей Николаевич
Re: Проект MobiCamera
EdGull » 25 сен 2008, 10:08
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
Re: Проект MobiCamera
=DeaD= » 25 сен 2008, 10:55
Отличный разъемчик, да, похоже мы тут мега IP-камеру такими темпами сделаем
Бросим роботов и уйдём организовывать её производство
Добавлено спустя 9 минут 32 секунды:
Главное тогда закрыть вику и форум от захода с китайских IP
Бросим роботов и уйдём организовывать её производство
Добавлено спустя 9 минут 32 секунды:
Главное тогда закрыть вику и форум от захода с китайских IP
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Проект MobiCamera
EdGull » 25 сен 2008, 11:06
не... для китайских товарищей надо писать код на русском языке!...
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
| Реклама | ||||
|
|
|
|||
|
||||
Re: Проект MobiCamera
=DeaD= » 25 сен 2008, 12:30
Никто не видел модели EAGLE этого разъемчика и CP2201?
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
-
Mazayac - Сообщения: 377
- Зарегистрирован: 25 апр 2008, 17:40
- Откуда: Нижний Новгород
- ФИО: Непочатов Алексей Николаевич
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: Проект MobiCamera
=DeaD= » 25 сен 2008, 15:50
А почему бы не обсудить преимущества разных версий P-CAD в другой теме?
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Проект MobiCamera
=DeaD= » 25 сен 2008, 21:22

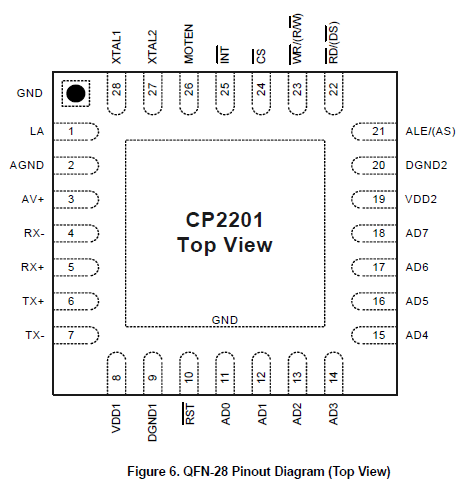

Подцепим сюда документацию CC2201
Добавлено спустя 15 минут 26 секунд:

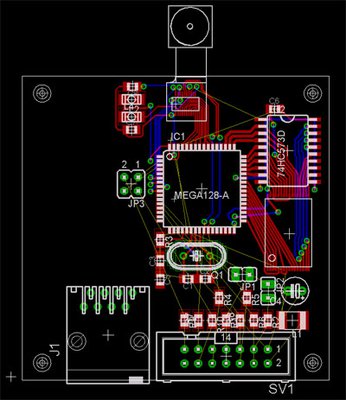

Текущая версия, ща буду езернет добавлять
Добавлено спустя 15 минут 26 секунд:
Текущая версия, ща буду езернет добавлять
- Вложения
-
-
CP2201.pdf- (1.4 МиБ) Скачиваний: 12
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Проект MobiCamera
EdGull » 25 сен 2008, 23:21

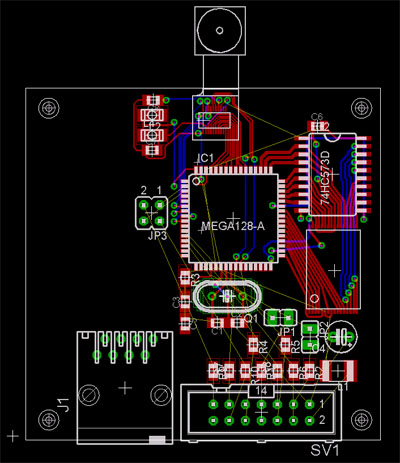

эзернет-разъем в правый верхний угол!
логику и память соответсвенно слегка вниз опустить
в итоге, вся ширина увеличится на пару мм, а не на всю ширину разъема
логику и память соответсвенно слегка вниз опустить
в итоге, вся ширина увеличится на пару мм, а не на всю ширину разъема
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
Re: Проект MobiCamera
=DeaD= » 25 сен 2008, 23:33

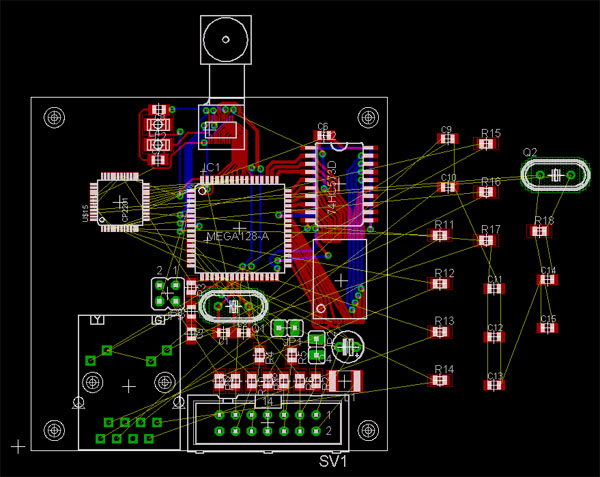

Не думаю что имеет смысл, там еще шину данных подводить к чипу надо, а потом кучу дорожек вести, вот пока что получилось:
(сделал компоненты разъем с трансформатором внутри и СР2201)
Добавлено спустя 1 минуту 25 секунд:
Платка получилась 56х56мм
Добавлено спустя 1 минуту 37 секунд:
Ну и картридер пока не начал даже лепить на обратную сторону... может он всё-таки лишний в этом проекте?
(сделал компоненты разъем с трансформатором внутри и СР2201)
Добавлено спустя 1 минуту 25 секунд:
Платка получилась 56х56мм
Добавлено спустя 1 минуту 37 секунд:
Ну и картридер пока не начал даже лепить на обратную сторону... может он всё-таки лишний в этом проекте?
- Вложения
-
MobiCam.zip- (77.77 КиБ) Скачиваний: 9
-
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Проект MobiCamera
EdGull » 26 сен 2008, 08:09
1. у тебя корпус СР2201 не тот
2. помоему у тебя эзернет смотрит во внутрь.
2. помоему у тебя эзернет смотрит во внутрь.
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
