вольный ШИМ на 5 лампочек

Обсуждаем рождающиеся мысли и результаты экспериментов.

вольный ШИМ на 5 лампочек

Сообщение rig » 26 ноя 2007, 16:10

вроде работает 30.01.2008.
Есть идея сделать звездное небо, чтоб плавно зажигались звезды(лампы) и тухли через некоторое время. В туалете на потолке 5 лампочек таких горят в холостую, хочу оживить. К примеру зажигаем 5 сек, горим 3 сек, тухнем 5 сек, не горим 10 сек, каждой лампочке свой мигальный план.
Математика сделана на тини2313, макетка работает на светодиодах, плавно перехожу на лампы. Кому интересно схема примерная такая, учел ошибки замеченые АВРом. Плату развел под MOSFET irlml2502, махонькие такие но думаю осилю. Стормозил при разводке разъема программирования, пришлось разъем со стороны дорожек приделать. Ну да ладно. Если кто надумает повторять то пока не спешите, мелочи всплывают постоянно. Замечания приветствуютца

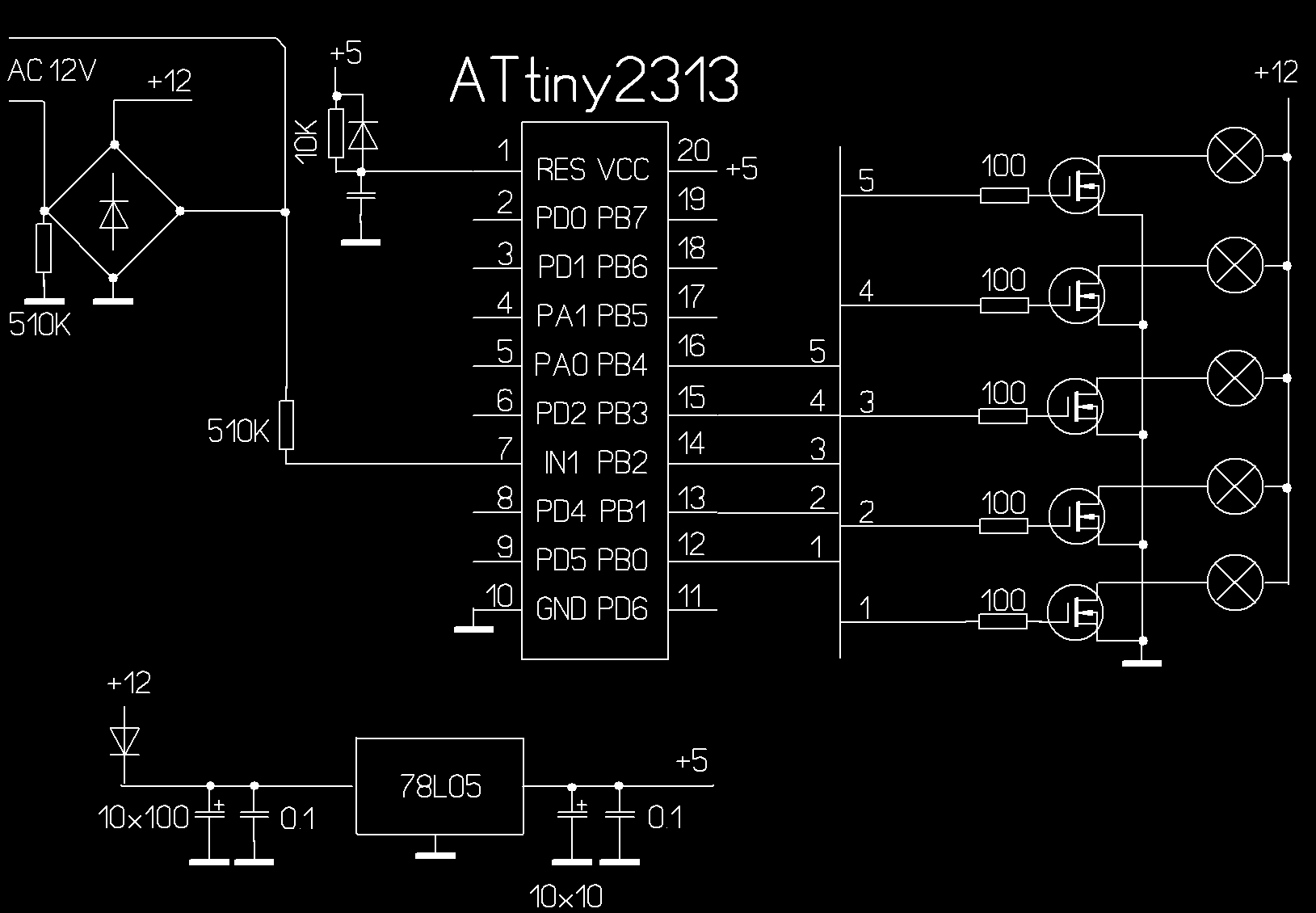

Схема 30.01.2008:
схема


Прошивка 30.01.2008:
hex + еепром
hex_eeprm_tiny2313.rar
прошивка+еепром
(1.46 КиБ) Скачиваний: 23


исходник в кодевижине 30.01.2008(работа с массивами и структурами с комментариями)
star_sky_tiny2313.rar
исходник в кодевижине
(5 КиБ) Скачиваний: 30


плату как делал выложил тут
http://www.roboforum.ru/viewtopic.php?f=42&t=3088

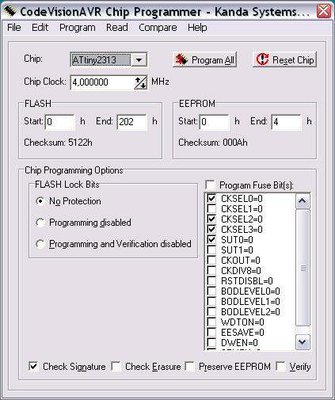

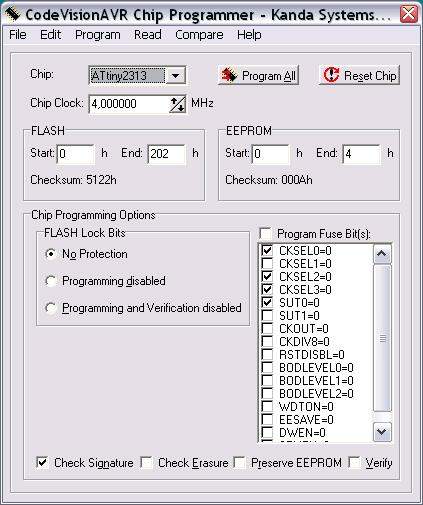

частота 4 Мгц от внутреннего генератора. фьюзы:
фьюзы

Добавлено спустя 2 минуты 49 секунд:

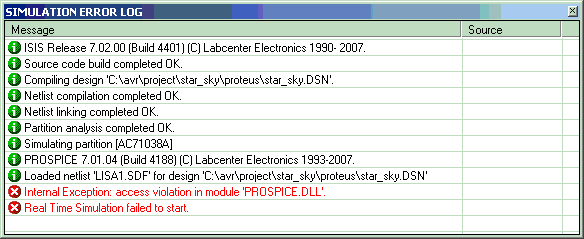

попутно вопрос по протеусу, ошибка такого плана, может посоветуете что ни так:

выпадает когда нажимаю симуляцию. (Ошибку с дублированием С1 исправил)
Проспись говорит , но это неправда
Последний раз редактировалось rig 30 янв 2008, 20:15, всего редактировалось 2 раз(а).
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: вольный ШИМ на 5 лампочек

Сообщение avr123.nm.ru » 26 ноя 2007, 16:59

Для протеус достаточно файла .DSN !!! причем он должен быть там же где исходники !!!

http://www.proteus123.narod.ru/01.htm и help PROTEUS

Советую убрать из симуляции стабилизатор напряжения ! Чего его симулировать ?

В CVAVR тоже все не нужно паковать.

Вот симулируется у меня и посмотри чего в архив достаточно класть.

Добавлено спустя 1 минуту 41 секунду:
Может на конкурс отправишь - http://www.radiokot.ru/forum/viewtopic.php?t=7034

Приз получишь :Bravo:
Вложения
star_sky_avr123.nm.ru.rar
(30.1 КиБ) Скачиваний: 48
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: вольный ШИМ на 5 лампочек

Сообщение rig » 26 ноя 2007, 17:12

про приз хорошая мысль: тему стираем идею/исходники прячем, но этот подлец мне все равно проспись говорит.
а стабилизатор засунул так для тренировки, этож моя первая схема в протеусе. Архив просто правой кнопкой собрал и выложил. :crazy:
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: вольный ШИМ на 5 лампочек

Сообщение Myp » 26 ноя 2007, 17:16

у меня в ванной 7 точечных светильников галогеновых
но они на 220В

да и вобще нахрена мне в ванне звёздное небо....

хотя если заменить мосфиты на ...ээээ... на чтонить другое
то можно и сделать

хотя опять же нафига ?:)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: вольный ШИМ на 5 лампочек

Сообщение rig » 26 ноя 2007, 17:32

существо по имени женщина у меня живет. я давно обещал сделать. На потолке луна из зеркала вырезана, вокруг лампочки понатыканы, осталось жизнь вдохнуть.
подсветка из простых галогенок 220 вольт тоже присутствует, ее трогать не буду -
Myp писал(а):нафига ?:)

если тиристоры воткнуть можно гирлянду переключать. хотя китайцы давно уже сделали такую штуку
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: вольный ШИМ на 5 лампочек

Сообщение avr123.nm.ru » 26 ноя 2007, 17:58

Вот правильное питание !!! такое как у тебя будет после моста без конденсатора.

В PROTEUS есть и лампочки кторые загораются !
Только не знаю симулирует ли он разогрев спирали и рост сопротивления.
Вложения
star_sky.rar
(91.41 КиБ) Скачиваний: 41
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: вольный ШИМ на 5 лампочек

Сообщение rig » 26 ноя 2007, 19:05

мой протеус против, может это о чем нибудь скажет.

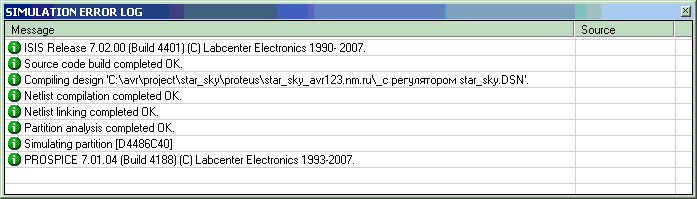

пример _c регулятором star_sky.DSN
выдает вот это

и ничего не делает, хотя это наверно и правильно прошивка то для тиньки. я ее просто так добавил.
power_12.dsn на проспись ругается
star_sky.DSN чтото компилирует и стоит, не реагируя ни на что. в окошечке внизу пишет 2 мессежда зеленых но посмотреть никак.

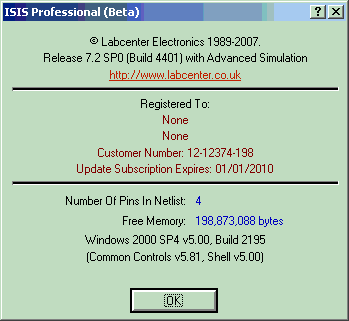

может это поможет


Добавлено спустя 33 минуты 46 секунд:
сделал простую прошивку под мегу 16, инверсия портов, один фиг тоже самое
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: вольный ШИМ на 5 лампочек

Сообщение Digit » 26 ноя 2007, 19:07

У меня с Протеусом тоже грабли были:
1. вылетал, когда новую детальку в схему добавлял
2. косячил с симуляцией на ровном месте

И то и другое я списал на кривое лекарство и версию Протеуса. Новую пока не пользовал - не знаю.
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: вольный ШИМ на 5 лампочек

Сообщение rig » 26 ноя 2007, 19:19

на казусе тоже сталкивались с таким багом, типа криво пропатчен. пытаюсь что нибудь подревнее найти типа версии 6.х
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: вольный ШИМ на 5 лампочек

Сообщение avr123.nm.ru » 26 ноя 2007, 19:22

rig писал(а):мой протеус против


Наверно тебе нужно его обновить

http://vrtp.ru/index.php?showtopic=4826

пост Nov 21 2007, 06:22 AM

=======

питание делай так - подай на входы моста синусоиды в противофазе с амплитудой 17 вольт.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: вольный ШИМ на 5 лампочек

Сообщение rig » 26 ноя 2007, 19:41

казус писал(а):Ну не любит Протеус русские имена пользователей (учётных записей). Вася и Петя спокойно меняются на Vasya и Petya и всё после этого работает. Читайте внимательней форум, там это описывалось!

еще в курсе вычитал, давно переименовался в administrator один фиг не помогает.
казус писал(а):Вопрос решился: оказывается на компе нужно создать, а не переименовывать, нового пользователя с английскими буквами и под ним уже устанавливать Протеус 7.1sp2.

вот счас попробую

Добавлено спустя 12 минут 34 секунды:
все хорошо, так и есть, новый пользователь с англицкими буквами и симуляция заработала ножки мигают графики рисуются. Всем спасибо пошел домой. Завтра в магаз и дальше опыты над кремнием.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: вольный ШИМ на 5 лампочек

Сообщение Myp » 26 ноя 2007, 20:49

можно не создавать пользователя
а перед установкой сменить имя на англицкое и устанавливать под англицким именем

либо после установки на русского юзера поменять адреса для временных папок на адреса только из англицких букв

там кажется всего 2 папки переименовать надо и в настройках винды сменить
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: вольный ШИМ на 5 лампочек

Сообщение rig » 26 ноя 2007, 21:05

поставил под русским - Администратор стоял.
переименовал на англицкий
переименовал пути TMP TEMP на всяк случай, англицкие стояли на c:\temp
каждый абзац неудачный.
создал нового пользователя и зашел под ним все сразу заработало.
теперь я и сам кого хошь научу
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: вольный ШИМ на 5 лампочек

Сообщение avr123.nm.ru » 26 ноя 2007, 21:51

Сделай питание как я выше написал.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: вольный ШИМ на 5 лампочек

Сообщение rig » 28 ноя 2007, 01:46

до завтра вечера все приостановлено(27.11.07), счас я в семье, вернусь на работу продолжу.Самому интересно.
Кстати АВР, продожай уроки к протеусу, очень помог пример с обычным диодным мостом и осцилографом. Пришлось поразбиратца как питание подать постоянку, откуда получить переменку, как сигнал снять, как шину сделать. Вроде ничего сложного как оказалось, но пару часов поиски занимают. Такие азы неплохо б осветить. Хочешь помогу, чем смогу. И мой косяк с установкой тоже надо отметить. чтоб другие не напоролись. Невесело на казусе искать в более полсотни страницах. Там таких пруд пруди и только ленивый в поиск не посылает.

Добавлено спустя 21 час 52 минуты 38 секунд:
лампочка оказалась не 5 а 10 Вт
Транзистор не irlml2502 а IRLML2402 (меньше мощность)
пока собрал с одной лампочкой - работает :Yahoo!:
с паяльника пришлось нагар сточить, иначе SOT23 не припапять :o
один полевичок уже сгорел :cry: , невыдерживает 10Вт мощности, а 50 % держит :wink:
при увеличении так страшно выглядит :shock:
sveto 003_mosfet.jpg
sveto 003_mosfet.jpg (10.17 КиБ) Просмотров: 1310

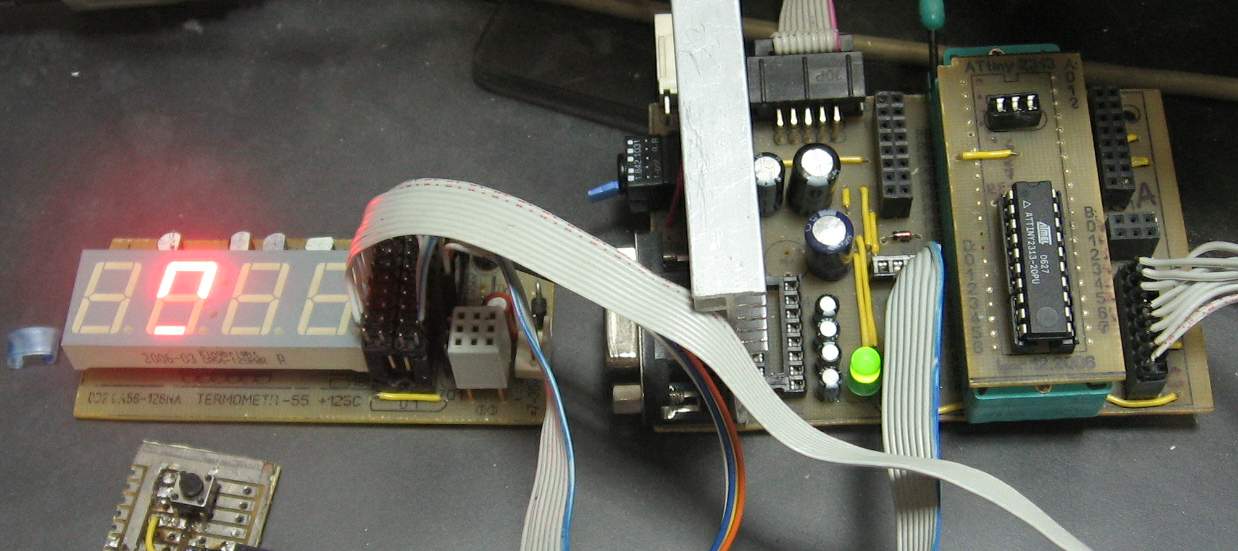

в поддержку моей макетки
sveto 005.jpg

Добавлено спустя 13 минут:
ААА, второй сгорел! Даже не грелся подлец

Добавлено спустя 1 час 43 минуты 28 секунд:
похоже зря я два полевичка выкинул, галогенка оказалась с дефектом, 20 Вт-ная уже 20 минут в 30% мощности мигает

Добавлено спустя 2 часа 20 минут 21 секунду:
уже час работает на 50 %, полевик не греется, греется диодная сборка может она не любит постоянку? питаю от 12 вольт ПК
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем
