вольный ШИМ на 5 лампочек

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: вольный ШИМ на 5 лампочек

Сообщение Master » 28 ноя 2007, 09:59

Чета я не понял, а где же лампочка, и что это за черточки на семисегментнике?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: вольный ШИМ на 5 лампочек

Сообщение rig » 28 ноя 2007, 11:30

это прототип :), выводы повесил сразу на светодиоды, силовой части еще небыло.

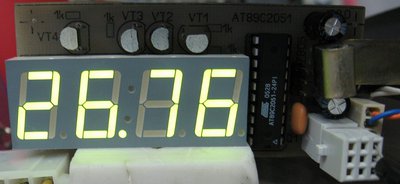

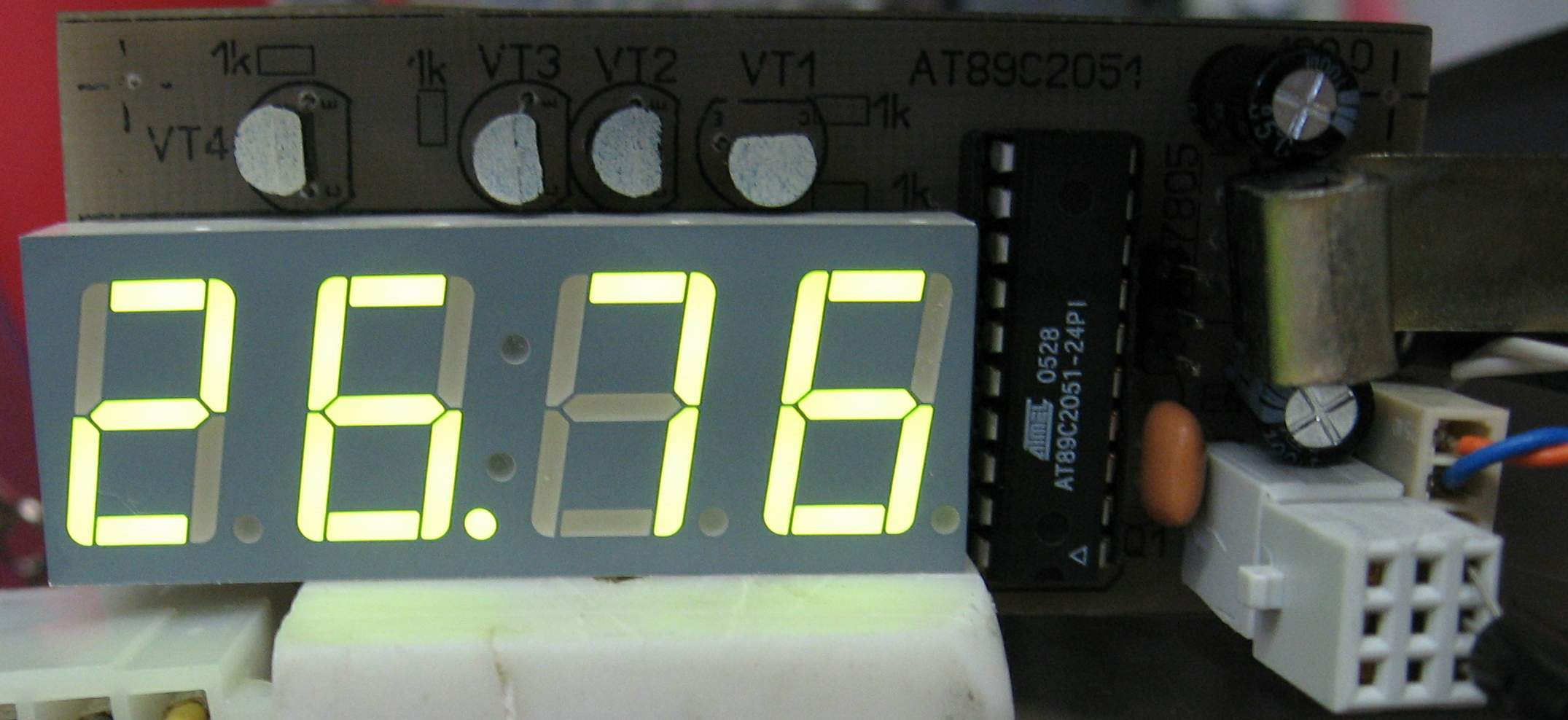

в качестве светодиоов использовал сегментный 4х знаковый светодиодный индикатор, на нем когдато начинал. при жизни выглядел так

было наштамповано3 штуки, последняя используется как попало :crazy:

Лампочка продержалась всю ночь,ни чего не сгорело. послезавтра продолжу эксперименты.
Про черточки. Это 4 канала горит, один не горит. верхние ярче чем нижний. на светодиодах плохо видно разницу в яркости, лампочка в этом плане лучше.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: вольный ШИМ на 5 лампочек

Сообщение rig » 30 ноя 2007, 01:20

ради прикола поставил протеус дома, пользователь был по имени "1", пути по англицки, заработал без проблем
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: вольный ШИМ на 5 лампочек

Сообщение avr123.nm.ru » 30 ноя 2007, 10:01

rig писал(а):Лампочка продержалась всю ночь,ни чего не сгорело. послезавтра продолжу эксперименты.
Про черточки.


А ты сделай режим плавного включения - 0.5-1 сек затем выключено 1 сек и так по кругу.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: вольный ШИМ на 5 лампочек

Сообщение rig » 30 ноя 2007, 10:44

собственно она примерно так и работала. счас займусь дальнейшими экспериментами. есть предложения? осталось еще 6 полевичков, они около 4р стоили, последние 9 шт забрал 8)

Добавлено спустя 6 минут 30 секунд:
АВР подскажи, тинька 2313 в протеусе симулируется?
у меня счас нет ее, может обновление поможет? неохото под мегу делать и тиньку в параллель, хотя если подключить препроцессор то все возможно

Добавлено спустя 20 минут 21 секунду:
хотел спросить как горит полевичок, теперь знаю :) светитца недолго 3-5 сек, попутно дымит. 20 Ватт много для него. в открытом состоянии ток в 1,6 А это при допустимом 0,95 А при 70гр. явно перебор. интересно еслиб радиатор стоял подольше продержался бы или нет?
В протеусе такие же спецэффекты ? :P
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: вольный ШИМ на 5 лампочек

Сообщение Digit » 30 ноя 2007, 11:13

По-моему, протеус благополучно кладет на такие вещи (по крайней мере, версия 6.с_чем_то клала, новые не смотрел) - хоть киловатт на полевичок пусти... ну или на МК :)
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: вольный ШИМ на 5 лампочек

Сообщение avr123.nm.ru » 30 ноя 2007, 12:15

rig писал(а):АВР подскажи, тинька 2313 в протеусе симулируется?


Нет вроде. Но atmega8 ДА.

Добавлено спустя 8 минут 21 секунду:
rig писал(а):горит полевичок, теперь знаю :) светитца недолго 3-5 сек, попутно дымит. 20 Ватт много для него. :P


Вот и разработай прогу - "мягко" греющую лампу ипульсами включая полевик - чтоб ток через него не был выше допустимого. между полевиком и лампой воткни резистор 0.1 Ом и через трансформатор (можно на феритовом колечке 2 обмотки по 50 витков) и резистор 10 ком подай сигнал на звуковую карту для записиси. Получится лог тока.

определи критерий "лампа остыла" и наверно греть ее лучше табличным способом.

Добавлено спустя 4 минуты 29 секунд:
И полевики из этих посмотри

http://www.platan.ru/shop/menu.html?emb ... es&qw=irl7

Добавлено спустя 24 минуты 14 секунд:
Еще можно питание подать через резистор 500 ком на МК для синхронизации с кусками синусов. И включать холодные лампы только в начале и в конце синусов - так ток тоже будет ограничен.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: вольный ШИМ на 5 лампочек

Сообщение rig » 30 ноя 2007, 16:49

посмотрел полевики выбрал такой список

IRF7103 (2x3A)
IRF7301 (2x5A)
IRLR024N или IRLU024N (1x15A)

потом достал старую плату электроники от винчестера и выпаял первый попавшийся здоровый полевик на нем наисано САС PG2 или Р62, лампа 20 Вт на 76% работает, полевик тепленький ~30-40 гр
на плате есть еще два SZS называютца не знаю что такое.
Р62 нашелся через казус как 2N5462, JFET Amplifier P−Channel − Depletion.
Странно что работает, мосфеты с N каналом, управляю по плюсу.
может что то неугадал? мнеб ещеб пару таких плат и ни чего покупать не надо.
к вопросу о разогреве нити лампы: лампа начинает светитца если я выдаю 1/20 заполнения ШИМа, если дать чуть меньше можно сказать что она начинает разогреватца.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: вольный ШИМ на 5 лампочек

Сообщение rig » 01 дек 2007, 23:02

здорово - в магазин успели подвезти irlml2502 взял 6 шт.
и этих до кучи потренироватца.
IRF7103 (2x3A)
IRF7301 (2x5A)
IRLR024N или IRLU024N (1x15A)
irlml2502 оказался крепким, выдерживает 10Ватную лампочку и не греется в режиме 5 сек горит 2 не горит. правда почемуто сгорел в режиме прошивания МК я рукой прикоснулся к нему, ни статики ни КЗ небыло, просто он открылся и так и остался в таком положении. Прибор выявил сопротивление между выводами в районе 30-100 Ом, выпаял - тоже самое.
IRLR024N этот вообще монстр, ему пофиг что горит.

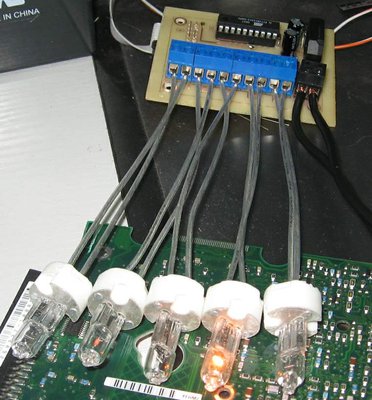

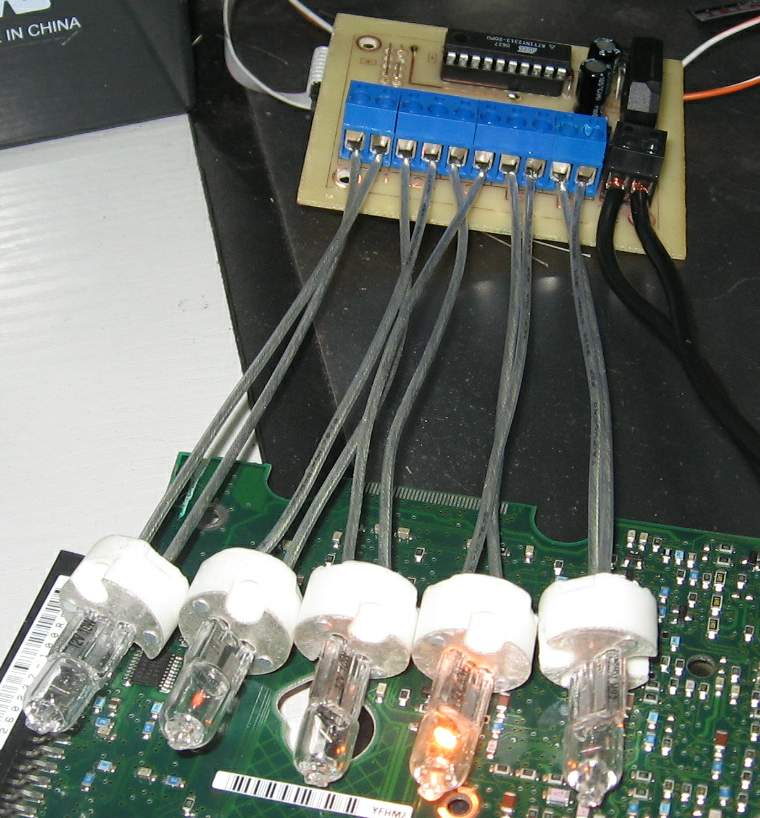

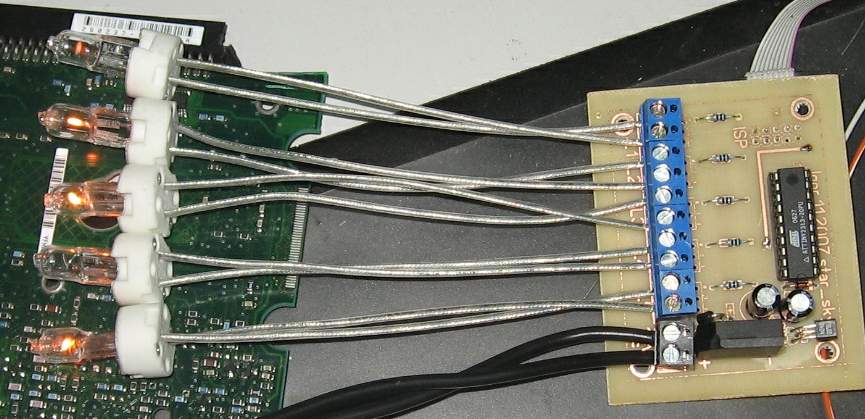

sveto 006.jpg

sveto 010.jpg

sveto 012.jpg

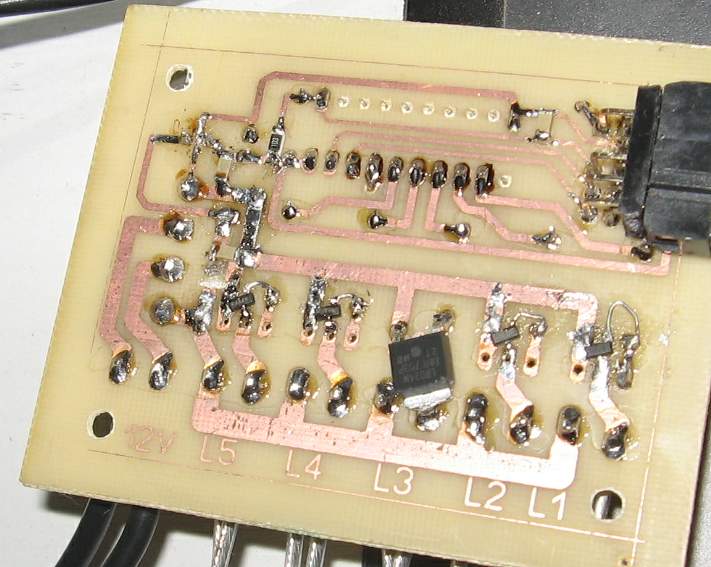

плату переделывать не буду, оставлю как есть
Компьютерный БП отказался питать эту штуку по 12 вольтам при подключенной более одной лампе, при подключении просто отключался.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: вольный ШИМ на 5 лампочек

Сообщение -= Александр =- » 08 дек 2007, 18:11

Что-то кондеров по питанию явно маловато, фонить будет на все приборы вокруг. Видимо от этого и комповый БП вырубается, он не привык к такой мощной импульсной нагрузке...
Еще советую в программе управления нарастающие фронты ШИМов раздвинуть во времени друг от друга - для БП проще включать нагрузки по-очереди, а не одним махом...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: вольный ШИМ на 5 лампочек

Сообщение rig » 08 дек 2007, 18:30

возможно, но если больше ставить кондеров комп вырубался по КЗ.
я счас над другим думаю.
комп ни асилил нагрузку да и ладно. мне достался из дохлого упса 1 АКБ. на самом деле их было 2. один сдох второй прихватизировал. емкость 17 АЧ 12В. мигалка работает счас на столе только не в полную мощность. вот я прикидываю сделать зарядник для этой батареи. когда я на работе занимаюсь экспериментами зарядник будет просто в режиме ограничения по току подавать скажем 1,7 А 13,хх вольт. если этого мало батарея в буфере поддаст еще . снять нагрузку батарея пусть заряжается. порылся по форуму, темы с зарядниками поднимались счас сижу читаю как правильно зарядник работает на примере апноута 450 го.

Добавлено спустя 2 минуты 46 секунд:
кондеры то стоят за диодом. на лампочки они не влияют. лампы под выпрямленными синусоидами работают. кондеры на 78L05 висят до и после 25V 100 мкф плюс 0,1 смд на дорожках многа
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: вольный ШИМ на 5 лампочек

Сообщение avr123.nm.ru » 08 дек 2007, 18:30

Я уж советовал синхронизироваться с синусоидой питания.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: вольный ШИМ на 5 лампочек

Сообщение rig » 08 дек 2007, 18:32

-= Александр =- вот кстати тема, тыж ее и поднимал на обсуждение
viewtopic.php?f=11&t=1019

Добавлено спустя 1 минуту 4 секунды:
вопрос по синхронизации пока не стоит. помех не замечено . 100 %-х полевых испытаний не проводилось
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: вольный ШИМ на 5 лампочек

Сообщение avr123.nm.ru » 08 дек 2007, 18:37

Я ж писал выше. Синхронизация для ограничения тока ! т.е. включаешь дампу в нуле и выключаешь например при росте напряжния на 10% затем при снижении до 10% опять включаешь ...

Т.е. виртуально регулируешь напряжение от которого питается лампа, особенно холодная.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: вольный ШИМ на 5 лампочек

Сообщение rig » 08 дек 2007, 18:50

комп вырубался на >=3х лампочках. логика такая, что сначала они все выключены потом плавно зажигаются. при подаче питания комп сразу вырубался. я не мерил потребление скорей всего надо зашунтировать полевики чтоб закрыты были пока МК инициализируется. при стабильном питании к синусоиде не привяжешься :).
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем
