Re: Ориентация вертолёта в пространстве

Сообщение slom » 04 май 2015, 10:41

Angel71 писал(а):slom, вы бредите, какие к лешему институты, елесправляющиеся с игрушками? десятки более-менее удачных проектов, где один или несколько человек собирали.


примеры в студию...

интересно взглянуть на способную летать в комнатных условиях систему, которая можно обнаруживать такие препятствия как люстры, мебель, шторы и прочее...

теже уз датчики тут не подходят, инфракрасные тоже. лидар? возможно с натяжкой, но у него вес и габариты...
разве что делать комп зрение, но какая мощьность нужна для вычислений в реал тайм, и сложный код....

поэтому на мой взгляд в данном контексте такую систему самому дома не собрать или надо быть гением программинга :)
Аватара пользователя
slom

Сообщения: 632
Зарегистрирован: 07 сен 2014, 19:29
Откуда: Севастополь
Skype: slom_3d
прог. языки: 3d max :)

Re: Ориентация вертолёта в пространстве

Сообщение AndreiSk » 04 май 2015, 10:49

Angel71 писал(а):уз видят :D у летучих мышей :crazy: некоторые виды вроде могут обнаруживать нити толщиной аж до 50-100 микрон


Не, ну это идеальный уз датчик. Я про maxbotics.. доходило до абсурда - датчик повернут вниз (меряет расстояние от земли) - дома все ок (от ламината). Выхожу на улицу - там снежок (зимой дело было) - в упор не видит. Думал от холода - даже прогретый - не видит и все. А вот ИК видит, на них тогда и остановился.
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Ориентация вертолёта в пространстве

Сообщение Angel71 » 04 май 2015, 12:25

не идеальный :crazy: как минимум 1 вид бабочек умеет помехи устраивать. :) а так да, я с тем же hc-sr04 уже сталкивался, что он слегка бывает неадекватный даже в помещении даже до кафеля. хз, из-за чего, одни догадки.
slom, примеры сами найдёте, это не сложно. при поиске решения идут от условий задачи, делая поправки на ветер - технологии, стоимость,... если не можете найти решение, это не значит, что задача нерешаемая и тем более, что её не смогут решить другие.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ориентация вертолёта в пространстве

Сообщение Стикс » 04 май 2015, 13:28

lori писал(а):
Стикс писал(а):можно ли сделать так, чтобы вертолёт мог самостоятельно летать по комнате, не натыкаясь на стены, мебель или люстру

Сделать можно. Самый простой вариант таков: установить несколько ультразвуковых датчиков по кругу (чем больше, тем точнее и надежнее будет детектирование препятствий), контроллер (даже Arduino справится) считывает показания датчиков и в соответствии с этими данными принимает решение о направлении полета. Это задача не сложная. Куда сложнее стабилизировать сам полет, придется применять гироскоп, акселерометр и добавлять в программный код математику для просчета углов крена, тангажа, рысканья, а так же ускорения, но здесь можно поискать готовые решения и внедрить их в свой проект.
Но, идеальный вариант в вашем случае это лидар+Rasberry+ROS.

Я, в общем-то, и сам о чём-то таком подумывал, но вот здесь всё собрано вместе. Пожалуй, стоит опробовать вариант с УЗ датчиками, а там уже будет видно.
Myp писал(а):
Стикс писал(а):Знаю, что есть инфракрасные или ультразвуковые маяки, радиометки, но это всё не то.

это как раз именно то!

если хочется заморочится серьезно то стоит поискать проекты ребят которые выступали на соревновании коптеров, там была задача чтобы коптер автономно пролетел по коридору по маршруту.
вот тока щас не могу вспомнить как называлось, ктонибуть подскажет.

Нет, мне нужно, чтобы дрон мог проходить именно по незнакомой местности. Возможно, потом сбрасывая кратковременные
радиомаяки, по которым пройдут остальные. Что-то типа разведчика должно получиться...
slom писал(а):
Angel71 писал(а):slom, вы бредите, какие к лешему институты, елесправляющиеся с игрушками? десятки более-менее удачных проектов, где один или несколько человек собирали.


примеры в студию...

интересно взглянуть на способную летать в комнатных условиях систему, которая можно обнаруживать такие препятствия как люстры, мебель, шторы и прочее...

теже уз датчики тут не подходят, инфракрасные тоже. лидар? возможно с натяжкой, но у него вес и габариты...
разве что делать комп зрение, но какая мощьность нужна для вычислений в реал тайм, и сложный код....

поэтому на мой взгляд в данном контексте такую систему самому дома не собрать или надо быть гением программинга :)

Ну, знаете... Если подходить к делу с таким пессемизмом, то, в принципе, и паровую машину, и лампочку, и микроскоп в домашних условиях собрать тяжело. Но кто-то же их собирал в первый раз? Видел где-то здесь, на форуме, фразу: "Ковчег построили любители, профессионалы построили "Титаник".
Рай покоится в тени винтовок!
Стикс

Сообщения: 23
Зарегистрирован: 30 апр 2015, 19:18

Re: Ориентация вертолёта в пространстве

Сообщение Angel71 » 04 май 2015, 13:44

когда дорого и сложно, можно искать, как сделать дёшево и просто


:) шашечки или ехать
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ориентация вертолёта в пространстве

Сообщение slom » 04 май 2015, 14:04

Стикс писал(а):Ну, знаете... Если подходить к делу с таким пессемизмом, то, в принципе, и паровую машину, и лампочку, и микроскоп в домашних условиях собрать тяжело. Но кто-то же их собирал в первый раз? Видел где-то здесь, на форуме, фразу: "Ковчег построили любители, профессионалы построили "Титаник".


во времена когда появились паровые двигатели, люди были способны создать хотябы запорожец или ваз ? нет - развитие материалов и технологий не позволяло.
так и сейчас, если вы хотите чтобы летательный аппарат неольшого размера был способен "видеть" все что есть в комнате(стены, мебель, картины, ковры, шторы, одежду, людей, мохнатых котов и собак, люстры, стекло, и прочее..) и все это анализировать и облетать...
нужно комп зрение и мозьный процессор. ибо простыми уз и ик датчиками все это необнаружить.
уз не видит мех, шерсть и некоторые тряпки...
ик не увидит некоторые поверхности например черную.
к тому же это все узконаправленные лучи, оно могут не уведет ту же сетку рабицу или хрустальную люстру состоящую из висящих бус...

вопрос как в маленький вертолет, квадрокоптер, комнатного размера впихнуть хотябы малину с камерой, уже будет большой вес и размер. хотя может и получиться.
но опять так все это нужно умело запрограммировать...
Аватара пользователя
slom

Сообщения: 632
Зарегистрирован: 07 сен 2014, 19:29
Откуда: Севастополь
Skype: slom_3d
прог. языки: 3d max :)

Re: Ориентация вертолёта в пространстве

Сообщение TedBeer » 04 май 2015, 14:23

slom писал(а): лидар? возможно с натяжкой, но у него вес и габариты...

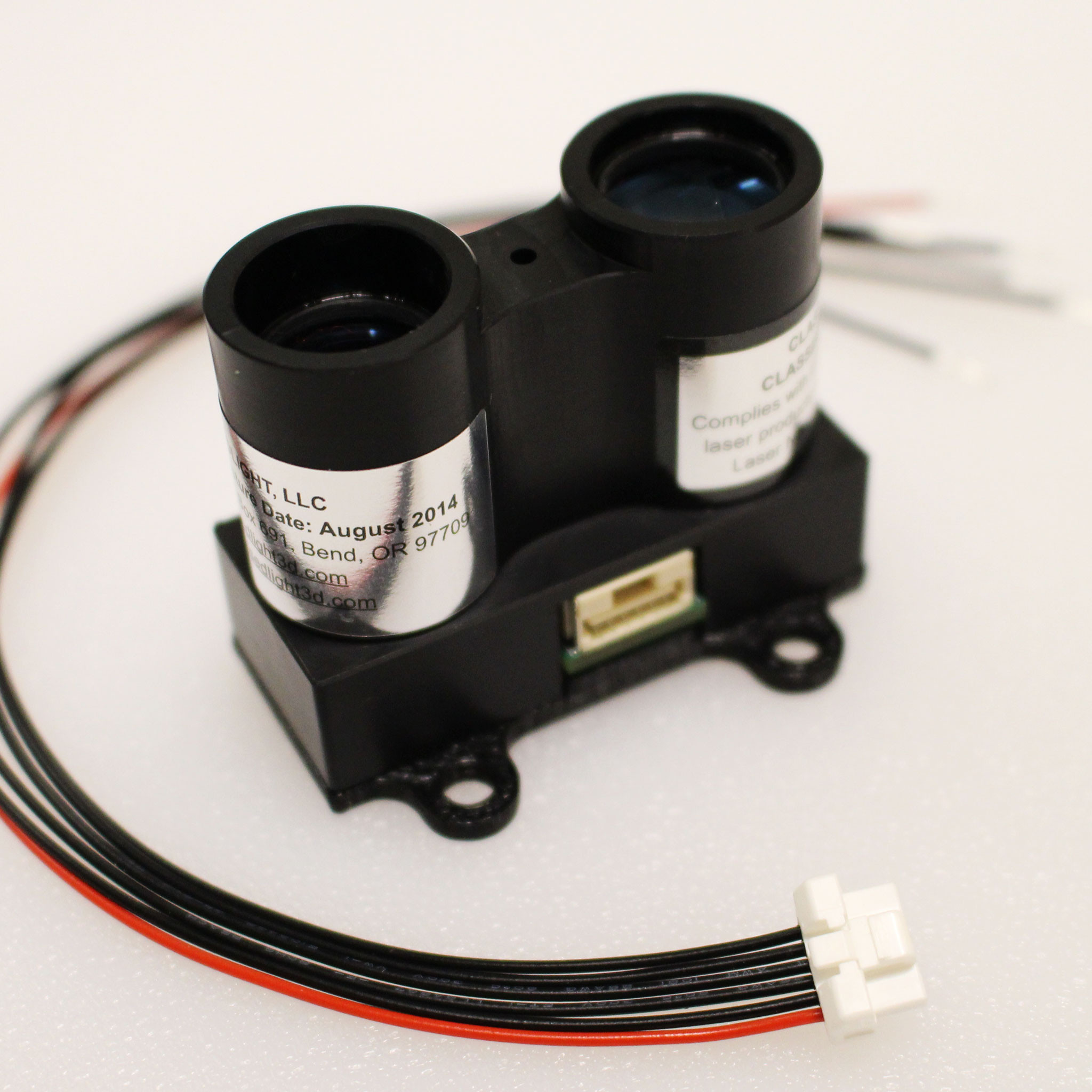

Подходящий малого размера и веса, относительно недорогой(89$) лидар был профинансирован на кикстартере с год назад и теперь есть в продаже - LIDAR-Lite by PulsedLight
