Батарейное питание для роутера с защитой аккумулятора

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 09 авг 2011, 01:36

Заменил диод на irlz44 - догнал до 83%.
Да, катушка и P-мосфет сильно греются. Катушку перематывать, мосфет менять. В остальном ниче так :-))) Запас по прочности для роутера ого-го какой.

Добавлено спустя 2 минуты 25 секунд:
Ну и забыл сказать, что сериал тоже работает - в бад-рейте ошибся, ошибки съедали три четверти байт... Так что можно подсчитывать ошибки, переделывать схему с учетом и в путь :-)
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 11 авг 2011, 15:33

Ну чего, ребят, история такая:
Есть модуль (пока страшно выглядящий - часть монтажа smd, часть навесного).

Входное напряжение - 7-30В (возможно перевести МК на 3,3В со снижением входного порога до 5В, но необходима защита на UART, ее в харде нет).
Программируемое выходное напряжение для роутера - 0-9В, ток до 1,5-2А.
Коммутируемая (вкл/выкл, ШИМ) нагрузка, ток - неограниченный (шучу, но ампер 10 можно смело фигануть думаю, коммутируется IRLZ44)
Световая индикация (зеленый и красный светодиоды, вкл/выкл, мигание)
Раздельные программируемые пороги (световой индикации, отключения нагрузки, отключения степ-дауна)
Программируемый гистерезис
Дополнительный вход/выход (GPIO, analog)(в новой версии можно два таких сделать) - для световой индикации/коммутации/кнопок/аналоговых сенсоров и т.д.
Выбор коммуникационного протокола (на этапе прошивки МК) - UART/I2C (на одном и том же разъеме)
Возможность использования в степ-дауне как диода, так и N-MOSFET (в последнем случае программируемый на этапе прошивки контроллера dead-band).
В последующей версии харда возможно добавление до 2-х сенсоров тока (например, один общий или по одному на нагрузку/степ-даун) - полностью поддерживается софтом.
МК - pic16f1827

Написал программку, которая показывает статус (напряжения, пороги, статус и т.д.), пока она только парочку параметров способна менять, но дописать осталось немного (если бы не заморочки Qt и общая необразованность автора, уже бы все блестело и сверкало).

По железу накопилось много доработок, но исправить их достаточно легко, основная проблема - фиговая разводка. Если у кого-то есть желание (Антон, на тебя намекаю), может скооперироваться, я под твоим чутким руководством добью все и можем заказать нормальных платок вскладчину - по моим ощущениям человек 10 с роутерами играется. Я понимаю, что для многих не очень интересно, что в сердце сидит ПИК, но можете заморочиться и написать/перенести на атмел - думаю для нормального (не такого как я) программиста это на пару вечеров задача. То же касается и программы управления с ПК - тоже элементарщина каких мало, но не для такого самоучки, как я. Можно сделать подключаемым модулем в ОРФА, например.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение =DeaD= » 11 авг 2011, 15:54

Мммм... я сейчас платформу делаю для роутера как раз - решаю вопросы с питанием, думаю что поставить, есть два варианта - нормальные мотор-редукторы на 12В и модифицированные сервы на 6В. Думаю или литий ставить или свинец или NiMH, пока в сторону свинца склоняюсь, но надо сразу зарядку предусматривать. А то у меня зарядка есть только тяжеленная и стоит 1200руб.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 11 авг 2011, 15:59

=DeaD= писал(а):Мммм... я сейчас платформу делаю для роутера как раз - решаю вопросы с питанием, думаю что поставить, есть два варианта - нормальные мотор-редукторы на 12В и модифицированные сервы на 6В. Думаю или литий ставить или свинец или NiMH, пока в сторону свинца склоняюсь, но надо сразу зарядку предусматривать. А то у меня зарядка есть только тяжеленная и стоит 1200руб.

Вообще, конечно, лион в зарядке сложен, не подумал я. У меня просто их много и зарядка есть.... Надо покумекать, мне вот уже Angel71 обнамекался.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение Angel71 » 11 авг 2011, 19:10

на рассыпухе или микроконтоллерах ну его тудынсь - громоздко, скорей всего дороже и хуже выйдет. литий очень прикольно вздувается, горит и теряет ёмкость от чрезмерного разряда или разбалансировки, а так он не сложен - для этого есть громадное количество спец микр.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение AndreiSk » 11 авг 2011, 19:52

Я может, повторяюсь, но есть такая замечательная штука

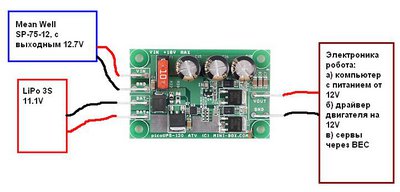

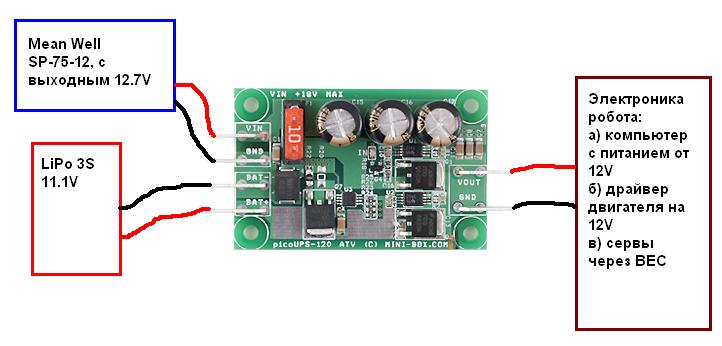

PicoUPS 120
http://www.mini-box.com/picoUPS-120-12V ... egory=1264
Стоит на ебее около $38
Чем хороша:
используются стандартные 3S LiPo с хоббисити, за год эксплуатации робота ничего не сгорело
выход = от 10 и ниже до 12.7, ну то есть в районее 12V
отсечки правда нет, но через делитель можно контролировать напряжение
Вложения
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение =DeaD= » 11 авг 2011, 22:41

А зачем из 11В делать 12В? :oops:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение Michael_K » 11 авг 2011, 23:51

Да никто и не делает - это так "для красоты" написано :)
Там реально просто ключики на мосфетах - переключают питание оттуда или отсюда.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение AndreiSk » 12 авг 2011, 00:01

Это мне вопрос? Если мне, то как из 11в делается 12в, где?
Ну в смысле, из чего это следует?
11.1V это просто номинал (написано на них так)...
а свежезаряженная LiPo 3S будет 4.2*3=12.6в, для этого и нужен БП
на 12.7в

Добавлено спустя 3 минуты 32 секунды:
Michael_K писал(а):Да никто и не делает - это так "для красоты" написано :)
Там реально просто ключики на мосфетах - переключают питание оттуда или отсюда.


Вообще он для свинцовых акков (заряжает их тоже),
но и с LiPo ничего не случилось за год :wink:
Единственно, там на 10А только... на всю электронику.
Но мой робот столько не потребляет, даже в движении +
работающий ПК (на P8800 core2duo).
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение =DeaD= » 12 авг 2011, 07:59

А че штука то делает? :oops:
Зарядка + стаб или что?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 12 авг 2011, 11:20

Вообще липоли без балансира очень плохо заряжать. Я смотрю на спецмикрухи того же максима - там только саму микруху обвесить/развести пару месяцев положить надо и все это дело с обвесом обойдет ну очень в дорого.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение AndreiSk » 12 авг 2011, 13:55

=DeaD= писал(а):А че штука то делает? :oops:
Зарядка + стаб или что?


По сути это полный аналог ноутбучного питания.

1. Питает устройство напряжением Max(БП, Акк)
2. Заряжает батарею свинец/LiPo током 1.2А от внешнего БП
и при этом продолжая питать устройство от БП
3. Если внешний БП пропал, то мгновенно запитывает от батареии.
У меня БП это докстанция, а сам PicoUPS+Акк на роботе.
Робот отъезжает, БП исчезает, но комп продолжает работать ;)

dccharacter писал(а):Вообще липоли без балансира очень плохо заряжать. Я смотрю на спецмикрухи того же максима - там только саму микруху обвесить/развести пару месяцев положить надо и все это дело с обвесом обойдет ну очень в дорого.


Для меня 2 месяца стоят дороже, чем цена $38 за PicoUPS и $30-50 за LiPo с
хоббисити. За год эксплуатации LiPo чуть припухла, но емкость не
потеряла (проверено с хорошей модельной зарядкой, влилась полная емкость).
Заказывал у этого товарища если что :roll:
http://cgi.ebay.com/ws/eBayISAPI.dll?Vi ... K:MEWNX:IT
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение Holmes » 12 авг 2011, 15:08

Вот бы что нибудь такое но для LiFe (3.3В/банка).
Давно уже не могу найти. А переделать эту штуку под LiFe я не мастер.
Аватара пользователя
Holmes

Сообщения: 227
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение AndreiSk » 12 авг 2011, 15:13

В инструкции написано для 4баночного LiFe тоже годится,
только уже 13.2в получится на выходе
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение Holmes » 12 авг 2011, 15:20

А как же он даст отсечку на 14.4 вольта? (отсечка банки 3.6В)
надо еще почитать ...
Аватара пользователя
Holmes

Сообщения: 227
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман
