Батарейное питание для роутера с защитой аккумулятора

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 23 авг 2011, 01:55

не, дохляндия
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 23 авг 2011, 11:02

Спасибо ребята за поддержку вчера. Вроде собрался и развел второй вариант платы (ну как я только умею - называется "все в кучу") с токовым сенсором. Буду вечерком опять в хлорном железе плескаться :-)
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 23 авг 2011, 16:14

Слушайте, вспомнил, почему отказался от драйверов и не-логиков.
1. Драйверы сильно ограничивают напряжение питания - от 10 до 20В (пример ir2103: http://www.irf.com/product-info/datashe ... ir2103.pdf), соответственно при разряде трехбаночной батареи в какой-то момент резко повысятся потери на драйвере и на ключах.
2. Та же история с нелогиком - при падении напряжения ниже 10В резко возрастут потери. Также можно забыть об использовании двухбаночного аккумулятора.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение linvinus » 23 авг 2011, 20:32

1. IR442[678] 6-20в, на 5в тоже отлично работают. лично проверял.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 23 авг 2011, 20:42

Это, к сожалению, дуал лоу-сайд. Кабы было бы такое на хай/лоу сайд.... эээх
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 24 авг 2011, 02:10

Ну что, я снова разработал какое-то гениальное устройство. У нового устройства у P-мосфета, стоящего в разрыве положительного провода питания, на всех трех ногах одинаковое напряжение. Более 10В. Ну как мне такие вещи удаются? Замена транзюка на такой же не помогла.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение Dmitry__ » 24 авг 2011, 03:26

уже не смешно :(
Аватара пользователя
Dmitry__

Сообщения: 5992
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 24 авг 2011, 19:26

Dmitry__ писал(а):уже не смешно :(

Это я умудрился в игле сразу у двух элементов пинаут сбить. Как удалось - сам не понимаю. Фиксю.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 27 авг 2011, 02:07

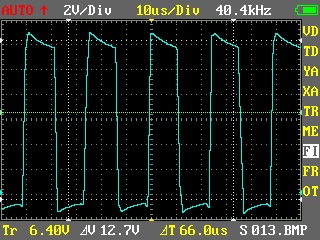

Ребят, а помогите мне до ума штучку довести (ну или понять, что происходит - что по сути одно и то же). Транзистор NTD20P06LT4G сильно греется (градусов 70 при нагрузке в ~3А). Частота ШИМа в районе 40кГц (менял от 10 кГц до 200 кГц - на краях диапазона схема начинает больше ток жрать, между - примерно одинаково все). Дроссель холодный (перемотал в 4 провода 0,335). Форма сигнала на дрейне (это же сток, да?) в приложении.

Хочется, чтобы не грелось... Ну и просто идеала достичь...

Добавлено спустя 1 минуту 25 секунд:
А, да, это с "ускорителем" из транзистора+диода в цепи исток-затвор по схеме Dmitry__
Вложения
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение Duhas » 27 авг 2011, 10:32

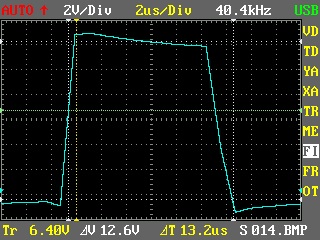

один импульс на таком же графике сделать бы..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 27 авг 2011, 10:38

Вот
Вложения
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение Duhas » 27 авг 2011, 10:46

блин, не понятно, то ли все ок, то ли из-за оцифровки не видно фронтов толком..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение Michael_K » 27 авг 2011, 11:47

Жаль не видно на этом графике напряжения на истоке.
Но вообще выглядит довольно красиво.
Я правильно понимаю, что ноль обозначен белыми стрелочками?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение Dmitry__ » 27 авг 2011, 14:25

а Rds(on)= 0.13ом не много?
I^2 * R = 1.2 Вт в статике

Добавлено спустя 34 минуты 51 секунду:
IRF7416 Rds(on) = 0.02Ω
IRF7424 13.5 mΩ VGS = -10V
IRF7425 8.2@VGS = -4.5V

диод какой поставил?
Аватара пользователя
Dmitry__

Сообщения: 5992
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 28 авг 2011, 22:45

диод BAT54C
меняем транзистор?
у осцила если че 1МГц полоса пропускания, т.е. он на грани работает.
белая стрелочка с белым нижним горизонтальным маркером - ноль
на истоке могу показать форму, но отдельно, так как осцил одноканальный. Могу также показать напряжение сток-исток.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей
