Батарейное питание для роутера с защитой аккумулятора

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 08 авг 2011, 20:33

Получается такая картинка:
15,8V - 1,10A, 5V - 2,6A: 75%
12V - 1,4A, 5V - 2,56A: 76%
9V - 1,97A, 5V - 2,54A: 72%
Че-то не густо для степ-дауна, да? больше на линейный похож :-)))

Добавлено спустя 1 минуту 7 секунд:
Но я взял фиговый P-mosfet, который греется до 90градусов, он еще в DPAK-e...
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение boez » 08 авг 2011, 21:45

Это у тебя по последней схеме собрано? Осциллом смотрел, что там происходит на переключении? Сквозняка нету? Величиной deadtime между закрытием верхнего и открытием нижнего играться пробовал? Ну в принципе и на обратном переключении тоже можно поподбирать время.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 08 авг 2011, 21:57

boez писал(а):Это у тебя по последней схеме собрано? Осциллом смотрел, что там происходит на переключении? Сквозняка нету? Величиной deadtime между закрытием верхнего и открытием нижнего играться пробовал? Ну в принципе и на обратном переключении тоже можно поподбирать время.

У меня сейчас шоттки стоит вместо обратного ключа.

Добавлено спустя 8 минут 38 секунд:
Ну все греется... Транзистор - 80 градусов, шоттки - 72, индуктивность - 67. Откуда взяться 96%-то... (это 40 минут непрерывной работы на нагрузку 2,5А).
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение boez » 08 авг 2011, 22:05

Ну тогда наверное закрывание у тебя медленное. Просто у твоего транзистора 130 мОм сопротивление, это на 1.1А будет не больше 150 мВт, а у тебя куда-то больше 5 ватт девается, причем судя по нагреву - именно на транзисторе они и выделяются. Пробуй уменьшить разрядный резистор, хотя с какого-то момента ты начнешь больше проигрывать в потерях на этом резисторе, чем выигрывать в уменьшении потерь за счет скорости закрытия.

Добавлено спустя 5 минут 35 секунд:
Ну вот как-то оно мне странно, что все греется... А частота ШИМ какая?
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 08 авг 2011, 22:55

Да, я его уменьшал до 60 Ом, так он чуть не взорвался :-)
Я думаю по хорошему при таком количестве транзисторов уже имеет смысл ставить lm2576 с тем же МК (три полевика по 15 руб - один lm2576), потому что если оставаться на транзисторах, надо выкидывать Q4, и уже ставить драйвер IR2101 на два N-ключа. Этакий CMOS-дизайн :-))))

Добавлено спустя 52 секунды:
boez писал(а):Ну вот как-то оно мне странно, что все греется... А частота ШИМ какая?

Не падай. 40кГц. Унаследовал из аппноута AN701 микрочипа

Добавлено спустя 11 минут 13 секунд:

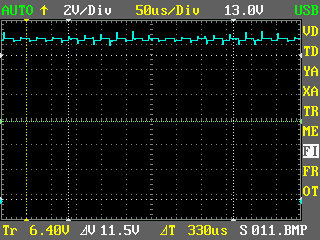

А подскажите, пожалуйсте еще как мне правильно зафильтровать вход по питанию. Сейчас там стоят 0,1мф И 22Мф. При питании от БП имеем пилу с амплитудой чуть меньше 2В, при питании от акка ступенька ок. 0,3В и дифференцирующие всплески.

Добавлено спустя 19 минут 48 секунд:
блин, сделал все (2хАЦП,ПИД, размещение полученных по сериалу байт в кольцевой буффер) в прерываниях, а обработку кольцевого буффера в главном цикле. Нифига не обрабатывается. три из 4 байт теряются.

Добавлено спустя 14 минут 57 секунд:
Попробовал lm2576:
5V - 2,7A

9v - 2,54A (59%)
12V - 1,72A (65%)
14V - 1,43A (67,5%)
19V - 0,98A (72,5%)

В даташите при 12В и нагрузке 3А обещают 77%. Но сама lm2576 у меня некисло греется, хоть и на радиаторчике стоит. Может проблемы с разводкой платы/добротностью катушки???
Вложения
Питание от аккумулятора
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение Michael_K » 08 авг 2011, 23:49

В схему ткните пальцем, плиз (что-то пролистал - не увидел).
Характеристики катушки озвучьте.

Добавлено спустя 2 минуты 24 секунды:
на 40 килогерц, три ампера и десяток ватт катушка... это что-то типа колечка миллиметров 16-20 диаметром и провод квадрат - полтора. У вас что-то похожее?

22мкф при 40 килогерцах и единицах ампер - это очень мало. Там нужно сотнями-тысячами микрофарад считать.
Последний раз редактировалось Michael_K 08 авг 2011, 23:52, всего редактировалось 1 раз.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 08 авг 2011, 23:52

forum35/topic10214-15.html#p213745 тут схема
катушка на гантельке 14х15, провод - три жилы по 0,355

Добавлено спустя 52 секунды:
катушка самодельная, провод старался виток к витку укладывать. 103uH
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение Michael_K » 08 авг 2011, 23:55

Хм... вообще, похоже на правду... (но я бы на всякий проверил хватает ли сечения магнитопровода).
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 09 авг 2011, 00:07

Michael_K писал(а):Хм... вообще, похоже на правду... (но я бы на всякий проверил хватает ли сечения магнитопровода).

А как?
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение Michael_K » 09 авг 2011, 00:13

посчитать - прикинуть... сейчас попробую ссылку найти.
А софтинка ваша? Если, например, частоту в два раза поднять, то что-то меняется?
Смущает то, что греется, например, катушка - вообще это неправильно.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 09 авг 2011, 00:31

Я раньше предпринимал попытки замерить напряжение на катушке осциллографом. Но она моментально входила в насыщение отчего-то. Так и должно быть?

Добавлено спустя 1 минуту 14 секунд:
А, не, вот че-то меряет. Ща покажу

Добавлено спустя 4 минуты 10 секунд:

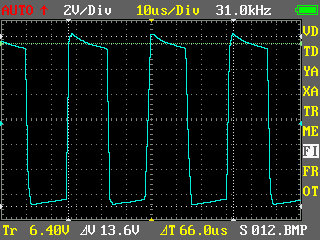

Напряжение на катушке. Почему-то размах от -6 до +6В. вроде ж там пила должна быть....

Добавлено спустя 4 минуты 49 секунд:
А, ну судя по тому, что ступеньки на 0В нет, то в нормальном continuous режиме работает...
Вложения
Напряжение на катушке
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение Michael_K » 09 авг 2011, 00:31

Это на токе пила должна быть, а напряжение квадратное - нормально.
Ссылку не нашел, но вообще, если у вас незамкнутая гантелька, то она вряд ли насыщается.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение NeON79 » 09 авг 2011, 00:38

Сорри, а чем это таким намеряно так красиво, со скрином? Каким-нить Риголом?
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение dccharacter » 09 авг 2011, 00:52

Прицепил на вход схемы кондер 1000 мкФ, на выход вместо него поставил 100 мкФ.
12В - 1,38А: 16,56Вт
5В - 2,62А: 13,1Вт
79% - уже лучше???

Добавлено спустя 32 секунды:
NeON79 писал(а):Сорри, а чем это таким намеряно так красиво, со скрином? Каким-нить Риголом?

http://www.seeedstudio.com/depot/dso-na ... ?cPath=174
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Батарейное питание для роутера с защитой аккумулятора

Сообщение Michael_K » 09 авг 2011, 01:09

ну, в общем-то для наколеночного степдауна 80 процентов - это не так и плохо.
А с другой стороны, три ватта... не должны они тут теряться - некуда просто.

На выходе кондер тоже большой нужен (не с точки зрения КПД, а с точки зрения стабильности напряжения)...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
