весь вечер делал шестеренку!!!

Описание и обсуждение технологий самостоятельного изготовления компонент.

Re: весь вечер делал шестеренку!!!

Сообщение Duhas » 05 фев 2008, 20:19

оставь шестерню в пластилине и охлади их вместе потом выйти лучше должна .. можно масла капнуть туда .. чтоб смачивания небыло
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: весь вечер делал шестеренку!!!

Сообщение Grover » 05 фев 2008, 20:58

после изготовления форм, пластилин обязательно надо заморозить, иначе при затрамбовывании смеси форма деформируется

и еще придумал как оставлять отверстия, ну почти.
шестерню закреплять не шпиликой, а шурупом - шуруп вогнал примерно до середины отверстия, таким образом, после застывания смеси должно остаться отверстие для сверла.

Добавлено спустя 34 минуты 54 секунды:
оранжевая жижка сильно влияет на процесс затвердивания - прошло уже больше 30 минут, а масса еще не застыла.
(на этот раз я пропорции постарался соблюсти.
Мои странички в интернете: http://groversuper.ucoz.ru
Аватара пользователя
Grover

Сообщения: 78
Зарегистрирован: 28 янв 2008, 09:27
Откуда: Россия

Re: весь вечер делал шестеренку!!!

Сообщение space » 05 фев 2008, 21:07

Grover писал(а):пока он пробует, я сделал вывод, что для больших шестеренок пластилин не подходит :(
при вдавливании пластилин разъезжается в стороны, потом долго и упорно подгоняешь форму руками.
И самое главное, при вытаскивании шестеренки пластелин деформируется, немного, но всёже...

щас форма лежит и охлаждается на балконе... посмотрим...

Зато маленькие получаются шикарно

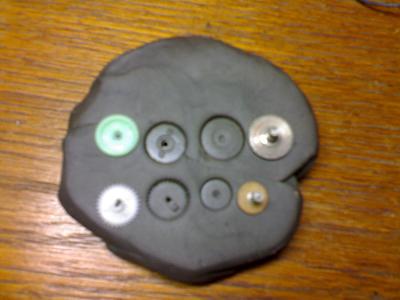

Вложения
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: весь вечер делал шестеренку!!!

Сообщение Grover » 06 фев 2008, 09:13

результаты не радуют.
большое количество воздушных дырок испортило половину зубцов.
От вчерашней работы отличается только пропорцией смеси - я так понял, что большое количество закрепителя делает смесь более жидкой.
в итоге ни одной шестерни у меня не получилось :(

Проводил испытание прошлой шестеренки.
Мотор с маленькой шестеренкой, с двух сторон заводская и самодельная шестерни.
примерно минут через 30 остановил и заметил, что самодельная шестеренка точит пластмассовую на моторе! добавил веретеного масла (масло для швейных машин) и запустил снова. Еще через час остановил - все в порядке - какие-либо деформации прекратились. больше не испытывал - шумят громко - спать мешают.

Добавлено спустя 1 минуту 2 секунды:
а чем не подходит для заливки обычная эпоксидка?
Мои странички в интернете: http://groversuper.ucoz.ru
Аватара пользователя
Grover

Сообщения: 78
Зарегистрирован: 28 янв 2008, 09:27
Откуда: Россия

Re: весь вечер делал шестеренку!!!

Сообщение Виталий » 06 фев 2008, 09:46

а чем не подходит для заливки обычная эпоксидка?

Тем, что при обычных условиях в ней пузыри образуются.
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: весь вечер делал шестеренку!!!

Сообщение Myp » 06 фев 2008, 10:46

если не лень пузырьки можно зубочисткой из межзубного пространства выгнать
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15942
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: весь вечер делал шестеренку!!!

Сообщение Digit » 06 фев 2008, 11:11

Про эпоксидку и шестеренки читать там: Отливка и тест на прочность шестеренок из эпоксидки..
Там и картинки есть с пузырьками и т.п.
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: весь вечер делал шестеренку!!!

Сообщение Grover » 06 фев 2008, 13:51

и так...
я для себя делаю вывод, что необходима крепкая форма, чтобы смесь из шпаклевки с волокнами загонять под давлением. Судя по моим результатам воздух остается только ка кончиках шестерни (на зубцах), остальная полость заполняется нормально. Эти пустоты возникают из-за густоты смеси (при правильном дозировании).
Давления большого не надо (достаточно и пальцем посильнее прижать). я думаю над такой конструкцией формы:


смысл такой:

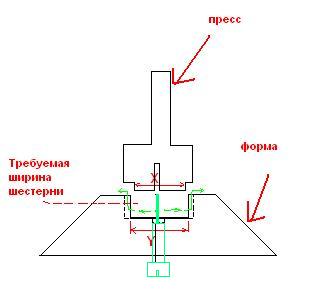

Глубина формы (ширина шестерни) заведомо больше требуемой. Малый диаметр пресса ( Х ) немного меньше внутреннего диаметра формы ( Y ). Большой диаметр пресса больше, чем диаметр шестерни.
Таким образом, при нажатии на пресс, масса будет растекаться в стороны по будущим зубцам и вытекать вместе с пустотами через ступеньку (меж диаметрами) пресса. На рисунки указано зелеными стрелками. Больший диаметр на прессе нужен для того, чтобы лишняя масса выходила и ее можно было легко убрать.

остался вопро: как извлечь шестерню после застывания?
Мои странички в интернете: http://groversuper.ucoz.ru
Аватара пользователя
Grover

Сообщения: 78
Зарегистрирован: 28 янв 2008, 09:27
Откуда: Россия

Re: весь вечер делал шестеренку!!!

Сообщение Myp » 06 фев 2008, 14:04

а нужно добавить винтик туда =)
и носик винтика сточить чтоб получалось сразу отверстие под вал
или не отверстие а хотябы лунка для центрирования сверла


отформовал деталь, винтик вкрутил шестерёнка вылезла =)
а чтоб винтик не прокручивался в форму можно вделать гаечку

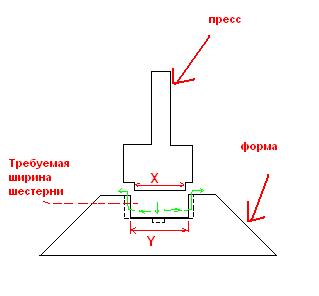

Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15942
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: весь вечер делал шестеренку!!!

Сообщение Grover » 06 фев 2008, 14:34

заодно и направляющая для пресса, чтобы ровно шел.

Добавлено спустя 3 минуты:
форму и пресс можно слепить из холодной сварки...

Добавлено спустя 1 минуту 11 секунд:
вот только для разных шестеренок придется делать разные формы
Мои странички в интернете: http://groversuper.ucoz.ru
Аватара пользователя
Grover

Сообщения: 78
Зарегистрирован: 28 янв 2008, 09:27
Откуда: Россия

Re: весь вечер делал шестеренку!!!

Сообщение Dunkan » 06 фев 2008, 17:34

а сколько стоят шестерёнки в магазине? Не проще купить?
Аватара пользователя
Dunkan

Сообщения: 33
Зарегистрирован: 02 май 2007, 20:33
Откуда: Hamburg, Германия

Re: весь вечер делал шестеренку!!!

Сообщение Grover » 06 фев 2008, 17:40

если-б их продавали, то и проблемы не было-бы.

наборов шестеренок в магазине я не видел (может где и есть), продают рем.комплект к сервам - это 3-4 шестеренки, цена 80 руб. - дороговато. еще и при том, что подобрать то, что нужно не просто.
Мои странички в интернете: http://groversuper.ucoz.ru
Аватара пользователя
Grover

Сообщения: 78
Зарегистрирован: 28 янв 2008, 09:27
Откуда: Россия

Re: весь вечер делал шестеренку!!!

Сообщение space » 06 фев 2008, 21:28

Dunkan писал(а):а сколько стоят шестерёнки в магазине? Не проще купить?

Бывает так, что нужна конкретно какая то шестерёнка(слепок старой шестерёнки, когда нужен дублекат), которой не продоётся и вот тут делаем копию и вот она. Но иногда можно и купить.
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: весь вечер делал шестеренку!!!

Сообщение kiko_87 » 11 мар 2010, 21:24

мужики если я слепок из холодный сварки сделаю, залью заготовку в виде клея эпоксидного, потом как снять мою шестеренку???
kiko_87

Сообщения: 53
Зарегистрирован: 08 ноя 2009, 19:38
Откуда: Самара - Казань
ФИО: Артур

Re: весь вечер делал шестеренку!!!

Сообщение avr123.nm.ru » 11 мар 2010, 21:29

В автомагазине продается дешовый герметик отечественный "Гермесил" белый. Из него резиноподобная форма получается. Его используют моделисты. Он зачтывает не быстро но в толстом слое и без усадки.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
