Литье шестерёнок и деталей

Описание и обсуждение технологий самостоятельного изготовления компонент.

Сообщение Master » 03 мар 2007, 19:42

Для того чтобы эпоксидка не было очень хрупкой в нее добавляют пластификатор.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 03 мар 2007, 21:56

ага

я попробовал
получилась резиновая шестерёнка =))))
переборищил пропорцию
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15929
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение MegaBIZON » 03 мар 2007, 22:50

Myp писал(а):ага

я попробовал
получилась резиновая шестерёнка =))))
переборищил пропорцию

Гениально, дядька! Это же годится конешности тараканам отливать!
Ибо секрет плавности насикомского бега в эластичности ногов.
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Myp » 03 мар 2007, 23:14

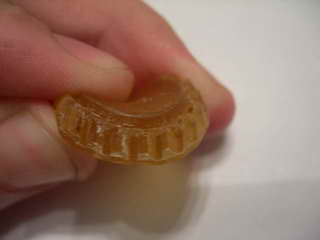

вот короче

если отпустить она форму восстанавливает=)
если нагреть то будет вобще как силиконавая
Вложения
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15929
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Myp » 03 мар 2007, 23:19

можно отливать не ноги а только шарниры


какойнить Г образной формы с переменным сечением чтоб на малых отклонения легко гнулось а на больших углах отклонений становилась жёсткой

только вот концентрацию хрен подберёшь для повторяемости
разве что оч точно шприцом отмерять

отливать надо сразу полсотни шарниров вдруг получиться нормально
если не получилось отливать следующие пол сотни с другой концентрацией
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15929
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Myp » 04 мар 2007, 00:10

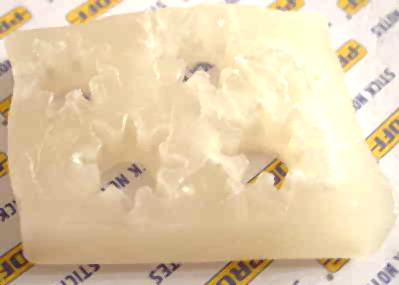

вот форма для маленьких шестерёнок
завтра куплю эпоксидку попробую 4 разных состава наполнителя
с мелкидосперсным пластиком
с стеклянной крошкой мелкой

посоветуйте чё ещё засыпать в кач. наполнителя можно для эксперимента??
AL пудру не предлагать, много раз пробовал в разной концентрации, ничё особенного кроме цвета.
Вложения
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15929
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение MegaBIZON » 04 мар 2007, 00:28

отливать надо сразу полсотни шарниров вдруг получиться нормально
если не получилось отливать следующие пол сотни с другой концентрацией

Не, это мрак какой-то, а не метод...
А ну как расплавить пластмассу уже подходящих свойств, да из неё и шлёпать потом энти колёса?
Но вонисча зато ух какая происходить тогда начнёт! :twisted:
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Myp » 04 мар 2007, 00:41

а где где ты пластмассу найдёшь подходячую
и даже расплавленная она у тебя так просто не потечёт надо под давлением лить


если взять например алюминиевую трубу от лыжной палки и снаружи намотать провод нагревательный из паяльника(конечно с изоляцией, асбест или ещё чёнить таже слюда из паяльника)
то сплющив с одного конца оставив дырочку
а с другого конца проталкивая чемто типа поршня можно уже занимацца художественной отливкой =)
тока опасно блин током  долбанёт или пальцы сожжёшь
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15929
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение EIN_ENGEL » 04 мар 2007, 00:44

а что должно было особенного проявиться? Видно по прочности, износостойкости.  Отливаться от добавок оно лучше не будет. Наполнитель должен быть как можно более мелкодисперсным. Лучше всего подходит микросфера, или рубленное стекловолокно.
Аватара пользователя
EIN_ENGEL

Сообщения: 495
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab

Сообщение Myp » 04 мар 2007, 00:55

от пудры алюминевой хрупкость понизилась но прочность тоже


стекловолокно я в принципе могу надыбать и потом в кофемолке его ЗЗЗЗЗамолоть, на это пару недель уйдёт на доставание(знакомая на заводе стеклопластиков=))

а что за микросфера такая??
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15929
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение EIN_ENGEL » 04 мар 2007, 00:58

там нужно подбирать, повысившуюся хрупкость можно частично компенсировать пластификатором. Зато должна повыситься износостойкость. Это немаловажный параметр у шестерни.
Микросфера - специальный порошок-наполнитель для смол. Поищи в инете описание.


Форма на фотке из воска?
Аватара пользователя
EIN_ENGEL

Сообщения: 495
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab

Сообщение MegaBIZON » 04 мар 2007, 01:21

Не сочтите за афтопъ, но во имя чего все эти жертвы? Типа риск током убиццо, стеклопыли наглотаться (она, кстати, выводится из организма только вместе с лёгкими)...
Вы же собираете всех этих киборгов из всяких сервомоторов, редукторов фирмовых, и кучи ещё всяких других деталей попрощё, кои всегда можно найти живьём, или вырвать из всяких мёртвых предметов. Шестерёнки по сложности "добыть подходящее" - те же колёсики от игрушечных джипов. Хоть с теми тоже порой приходится повозиться, чтоб встали как надо, но что-то мало когда кому-то приходится делать колёсы самому. Исключение составляет разве что всякая специфика - как то "лёгкие колёса" Мура, или "сумо" от vitalijя.
Я, например, кроме шестерёнок в руках мало чё держал (ну вы в курсе), и по-многу их приходилось в очередную тварь вкручивать. Но что-то ни разу не посетила мысль их самому делать. Ибо их прорва - в игрушках китайских, которые детям давать опасно, ибо дрянь, в старых мафонах (по народу пробежался, и корзину нагрёб)... и т. п.
И потом, слишком уж они геометрически идеальными должны быть, чтоб не здохнуть в первый день. А тут ручная работа со всеми её особенностями и недостатками.
Я сёдня, как эта тема открылась, кучу мест в инете излазил, где самопальные шестерни проповедуют. И скока бы фоток готового продукта не нарыл, все они по геометрии и вообще качеству годятся разве что на бусы.
Это как если бы взялись сервомоторы самостоятельно мастерить. Размером "с будильник", безбожно люфтящий и с косяками в электронике.
Пардон, штомногабукаф :)
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Myp » 04 мар 2007, 01:24

парафин от дешёвой свечки

воску в наше время так просто не найти
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15929
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Myp » 04 мар 2007, 01:26

Не сочтите за афтопъ


а мнравицца
ясен пень мне не в лом пойти джип с моторчиком в магазине и взять шестерни
нравицца мне всякой такой хренью занимацца
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15929
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение MegaBIZON » 04 мар 2007, 01:32

Myp писал(а):
Не сочтите за афтопъ


а мнравицца
ясен пень мне не в лом пойти джип с моторчиком в магазине и взять шестерни
нравицца мне всякой такой хренью занимацца

:!: Во!!! Вот это я и хотел от тебя услы... прочитать :D Уважаю!
Ибо только познавая суть материи через священный Хэндмэйд можно достичь истинного мастерства в любом из великих ремёсел!
В том числе и в домашнем роботостроении :D
Так держать, чуваки!
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
