Паяльники с жалом T12

Описание и обсуждение технологий самостоятельного изготовления компонент.

Паяльники с жалом T12

Сообщение Dmitry__ » 04 сен 2017, 01:24

Трактат о жалах Hakko T12

На atmega8:
Bakon BK950D, небольшая паяльная станция с паяльником T12 (на atmega8)
https://mysku.ru/blog/china-stores/40868.html

На stm32:

Паяльная станция на контроллере STM32 для жал Т12
https://mysku.ru/blog/aliexpress/48118.html

Контроллер паяльной станции для жал Hakko T12 с TaoBao или Опус о том, как я собирал паяльную станцию на контроллере STM32
https://mysku.ru/blog/taobao/45851.html

Upgrade контроллера паяльной станции для жал Hakko T12 с TaoBao - меняем дисплей 0.96" на 1.3"
https://mysku.ru/blog/taobao/48640.html

Собираем самодельный TS100 по оригинальной схеме и прошивке
http://radiokot.ru/forum/viewtopic.php?f=2&t=144180
последние прошивки ts100
http://www.minidso.com/forum.php?mod=viewthread&tid=892&extra=page%3D1


На STC:
Хороший обзор для контроллера с графич. экраном:
https://mysku.ru/blog/aliexpress/48519.html

Soldering Iron Station Temperature Controller For HAKKO
http://radiokot.ru:81/forum/viewtopic.php?f=22&t=106752&sid=7892ae38060fbed9b85a9634db57714b&start=160
Описание настроек:
https://ru.aliexpress.com/item/Electric-Unit-Digital-Soldering-Iron-Station-Temperature-Controller-Kits-for-HAKKO-T12-Handle-DIY-kits-w/32740527077.html





Ну я вообще об этом жале узнал вчера, покупая новую паяльную станцию в "profi". Причем так и не купил, дикая очередь и отсутствие свободных консультантов. Но я открутил у паяльника наконечник и увидел удивительное диво :). Потом набрал в инете жало со встроенным нагревателем, и офигел :) Быстро нашел готовую станцию на авито за 2700р. и купил. При этом купил десяток таких жал по 250р. В "profi" они по 1200р. Каждое такое жало -готовый паяльник. Потом разобрал станцию и понял что это конструктор, гуглить "Hakko T12 Diy kit".
При твоем таланте, ты соберешь такую станцию за 700р. По характеристикам, всякие люкеи нервно курят в сторонке. Мягко говоря, я начал покупку новой паяльных станций, когда не смог нормально запаять кнопку питания в телефоне (многослойная плата, а толстым жалом не подлезть), олово замерзало на плате :)

Последний раз редактировалось Dmitry__ 25 сен 2017, 03:54, всего редактировалось 3 раз(а).
Аватара пользователя
Dmitry__

Сообщения: 7197
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Angel71 » 04 сен 2017, 01:36

веришь, что они действительно очень качественные, бери. спору нет, в общем при сравнении со старенькими паялками, где жало кое-как с нагревателем соприкасается, выбор очевиден. но с оригиналом очень сильно не уверен, что стоит надеяться на примерно такое же качество.
кста чуть выше глянь, я там фото весёлой свч платки добавил.
Аватара пользователя
Angel71

Сообщения: 9803
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 04 сен 2017, 05:10

Angel71 писал(а):веришь, что они действительно очень качественные, бери.

Да чего мне верить? Я уже взял и торчу, плюс 11 жал, набор очень качественный, мои кетайские Lukey702 и Lukey 852 нервно курят и боятся быть выкинутыми на помойку :)
Не мешай мне познавать удивительный мир. А большие паяльники, ну например у меня и такой был, 500 ватт. Правда быстро сдох, но медное жало от него оставил, жду когда медь будет стоить 1000$ за кило :)

Аватара пользователя
Dmitry__

Сообщения: 7197
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Angel71 » 04 сен 2017, 12:24

немного невнимательно читаешь. "при сравнении со старенькими паялками, где жало кое-как с нагревателем соприкасается, выбор очевиден". или более полнописать нужно? в одном случае датчик почти в конце жала, а с железной частью у нагревателя хороший контакт. во втором случае датчик в нагревателе и этот нагреватель кое-как с жалом соприкосается. а когда размеры нагревателя и жала от подвала к подвалу гуляют + само качество жал тоже плавает (особенно печалят некоторые виды жал, допустим микроволна), ещё веселей становится. и встявлять фольгу хоть и помогает немного, но в общем всё-равно не до такой степени, что бы дотягивало до t12.
что с этими лаки, что с этими новыми клонами t12 ещё немного лучше становится, если заменить китавайскую электронику, сделав более нормальное измерение температуры и при нагреве хотя бы немного учитывать, что нагревание кончика жала не моментальное.
Аватара пользователя
Angel71

Сообщения: 9803
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 04 сен 2017, 12:36

Dmitry__ писал(а):олово замерзало на плате :)

Ну дык просто ставишь температуру станции временно на 400 градусов и паяй на здоровье. Видимо у тя паяло "не очень".
А так, можно ещё всю плату подогревать феном в небольшой температуре, скажем в районе 45 градусов...
Madf

Сообщения: 2742
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 04 сен 2017, 17:59

Блин, ну вы за кого меня, дурака, принимаете? Наверно я не первый год замужем :)
Madf писал(а):Ну дык просто ставишь температуру станции временно на 400 градусов и паяй на здоровье.

Это относится только к паяльникам с массивным жалом, у меня давно таких нет. А если жале легкое, то это и будет - "примерзнет". В люкеевских станциях надо дорабатывать жало - ставить медную прокладку между жалом и элементом.
Еще раз - жало начинает плавить олово через 8 сек. после вкл. Это то что не дает замерзнуть жалу на массивных полигонах - реакция на уменьшение температуры. Сравните с паяльниками, которые нагреваются за 2 минуты :)
Жала приведенные ангелом не подлезут под кнопку телефона. Греть феном тоже низя - вокруг цифровые микрофоны и.т.д.

Добавлено спустя 14 минут 15 секунд:

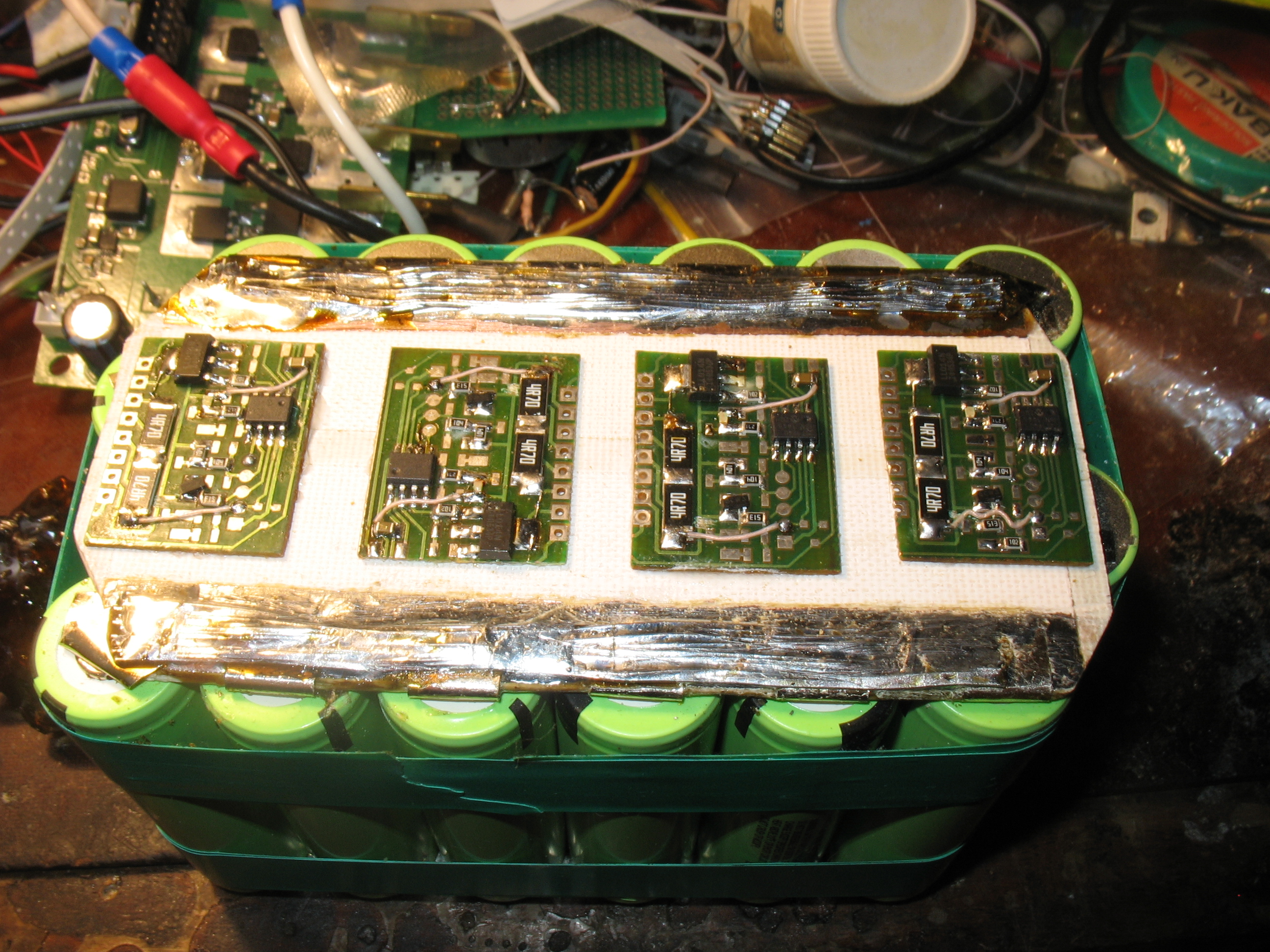

Сейчас, шутки ради, поелозил паяльником по массивным шинам на аккуме, которые паял 2-мя паяльными станциями одновременно. Расплавил олово легко.

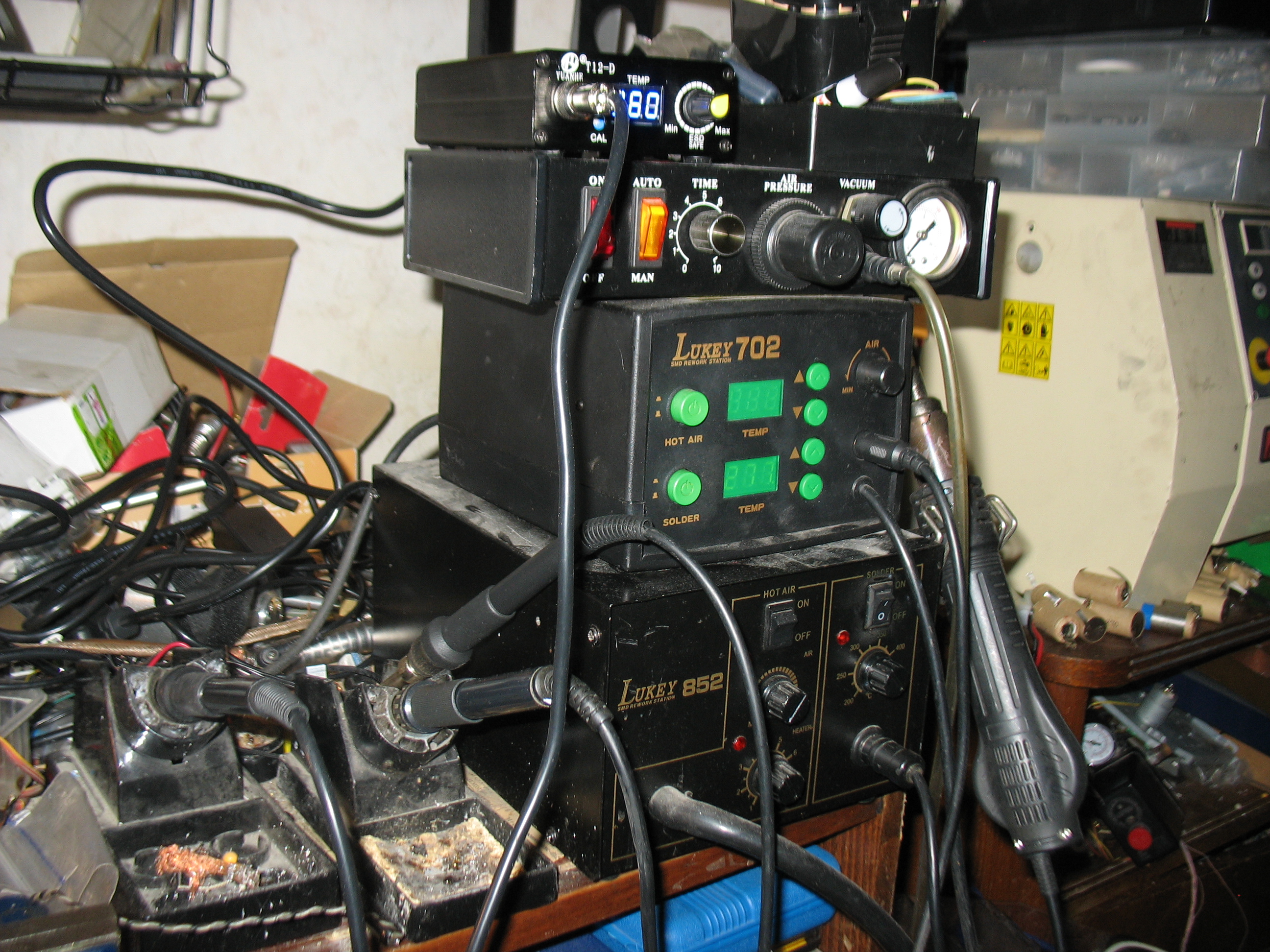

Вот вам пеписькомерство, 2 паяльные станции старые, диспенсер, а наверху новая станция (синие цифры) :)

Аватара пользователя
Dmitry__

Сообщения: 7197
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Angel71 » 04 сен 2017, 20:57

никого не приводил, они сами пришли :D
ладно, про более нормальные жала и электронику/станции в ближайшие несколько лет, задумываться смысла уже не особо. провод не хочешь поменять? когда будешь во всякие магазины заглядывать, обрати внимание на тонкие многожильные провода с термостойкой оболочкой. есть очень тонкие и легко гнущиеся. тыкнуть в конкретный не могу, йа хз что это за кабель привозили (нет там надписей). так что максимум могу упомянуть популярный у вас helutherm/helukabel, глянь, может чего из их продукции подойдёт.
Аватара пользователя
Angel71

Сообщения: 9803
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 04 сен 2017, 21:27

Чую надо тему об T12 отделять от блога, а то пиарим тут мура :crazy:
На самом деле уже нахожу отриц. отзывы :), но сам пока не вижу. Хочу купить контроллер жала T12 на stm32, очень нахваливают.
Отриц. опыт, но по мне, чувак в неадеквате полном :)
https://www.drive2.com/c/467437028657594953/

Аватара пользователя
Dmitry__

Сообщения: 7197
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 04 сен 2017, 21:28

по идее нужна тока сама державка жал и жало
а приделать можно к любому имеющемуся в наличии паяльнику с регулировкой.
разве что термопару откалибровать потом

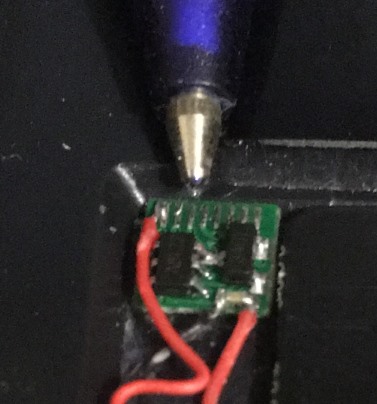

вот впаял микру из разъёма в чехол =)
поместилось хорошо но бестолку
жду другой QI приёмник, может там плата будет с айфоном работать.
Вложения
Файл_000 (8).jpeg
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17281
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Angel71 » 04 сен 2017, 21:33

Dmitry__, так дешевые китавайские, чего ты от них хочешь? контроллер и прошивка это конечно очень хорошо, но та же схематика для термопары и само жало... :) как говорят китайцы, а вы что за такие деньги хотите? сколько заплатили, на столько максимум и получите.
Аватара пользователя
Angel71

Сообщения: 9803
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 04 сен 2017, 21:36


чушь какая

там же в сантиметре тока что хакка раплавила припой
своим паялом он ткнул в уже горячую плату.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17281
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 05 сен 2017, 00:44

Dmitry__ писал(а):Это относится только к паяльникам с массивным жалом, у меня давно таких нет. А если жале легкое, то это и будет - "примерзнет".

Хз, у меня веллер, беру среднее жало, короткое и паял им норм цельные площадки под ключи BLDC моторов и толстеную плату БП PS3 (где толстенные проводники и медь-дорожки на пол платы толщиной).
Madf

Сообщения: 2742
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 05 сен 2017, 02:01

Madf писал(а):Хз, у меня веллер,

Это который с патентованным регулятором на принципе потери магнитных свойств на опред. температуре? Жала с торца имеют блестящую нашлепку? Ну ты даааааааал. Это МЕГАпаяльник, его вообще нельзя сравнивать с любыми кетайскими станциями. У меня такой проработал честно 15 лет, потом я его отдал на работу (детям), там его сломали :cry:
Аватара пользователя
Dmitry__

Сообщения: 7197
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 05 сен 2017, 12:57

Эммм...ну молчу тогда.. :oops: ..просто всегда считал, что на инструменте нельзя экономить (себе дороже потом выходит). Кстати вчера случайно обнаружил, что китай жала для него делает, в разы дешевле фирменных. :D
Madf

Сообщения: 2742
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 05 сен 2017, 14:05

Madf писал(а):просто всегда считал, что на инструменте нельзя экономить (себе дороже потом выходит).

Madf писал(а):Кстати вчера случайно обнаружил, что китай жала для него делает, в разы дешевле фирменных.

Да, да, потом кетайскую станцию купишь, а потом бабушку через дорогу не переведешь! И покатишься по наклонной :D

В общем изучил я тему T12 жал. Есть на атмегах8 (превед ардуины), на клонах 51-го, а главное на stm32, которые даже хакнули и прошивки в свободном доступе. Убивает схемотехника термопары на непотребных операционных усилителях. Но тут можно колхозить ардуиновские усилители термопар, будет бомба!
А еще есть исходники на stm32 для паяльника TS100. Кста, смешной паяльник:

Аватара пользователя
Dmitry__

Сообщения: 7197
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
