Паяльники с жалом T12

Описание и обсуждение технологий самостоятельного изготовления компонент.

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение ilalexey » 05 сен 2017, 16:18

Блиин, уже хочу(TS100). Еслиб ещё и дуйка такая эрогенная существовала, мм
А ещё круче, если бы насадка-фен была к рукоятке. И ещё корпус люминевый не плохо былобы.
Аватара пользователя
ilalexey

Сообщения: 3147
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 05 сен 2017, 16:27

ну не знаю, много ли можно напаять такой игрушкой, так чипы только на плате и жало кажется слишком длинным
Madf

Сообщения: 3269
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение ilalexey » 05 сен 2017, 16:43

Madf писал(а):ну не знаю, много ли можно напаять такой игрушкой

Тоже в замешательстве, но видео, если не врёт, то норм. Я ещё на своём люкей852д+ на такой температуре и с такой лёгкостью разъёмы питания не выдирал.
А на днях еле отодрал землю антенны в роутере при ё-маё температуре(жало вроде не драное).
---
Как алгоритм "стратегии победы" для себя вижу примерно такой:
1. купить девайс как есть.
2. придумать тему, чтобы это выглядело блочком/модулем(?квадратным). хендмейд
3. придумать насадки фен/ик_припарки.
4. Телефонная макроувеличишка.
5. придумать многорукий штатив.
----
В итоге получим карманную станцию-раскладушку и если всё удачно выйдет, повесим на стену в рамочку :)
Последний раз редактировалось ilalexey 05 сен 2017, 17:39, всего редактировалось 1 раз.
Аватара пользователя
ilalexey

Сообщения: 3147
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 05 сен 2017, 16:54

ilalexey писал(а):Блиин, уже хочу(TS100)

Покупай T12 жала и делай к ним ручки. Уж у тебя-то точно лучше получится чем кетайские паялы. Некоторые из папье-маше ручки делают. А муру вообще на 3д принтере разработать/распечатать - сам Бог велел :) В T12 реально нагреваются только первые 3 сантиметра от жала. А стоят T12 от 150р.
Из желудей и бумаги, но я считаю это уже дно :D :

http://avto-061.ru/ruchka-dlya-payalnika-t12-svoimi-rukami/

А еще их можно укоротить:


Аватара пользователя
Dmitry__

Сообщения: 8022
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение ilalexey » 05 сен 2017, 17:07

Покупай T12 жала и делай к ним ручки

Чуть выше, на твоём видео, говорят что т12 фуфло. не хочу.
Лучше 8 пирогов и одна свечка(с)
Пилить-то их можно, но осадочек негативный от действия такого останется. Если я вдруг созрею укорачивать жало, то я наверно быстрей созрею сам его изготовить.
Эту штуку я изготовил сам из пару медицинских иголок и одной швейной. Сваривал нихром с иглами латром. Запекал керамику в стомат печке. Технология примитивная. Так хоть себя(и маму) потешить можно. А купить и обрезать - фу.
Аватара пользователя
ilalexey

Сообщения: 3147
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 05 сен 2017, 17:12

ilalexey писал(а):Чуть выше, на твоём видео, говорят что т12 фуфло. не хочу.

Да бред там, чувак в неадеквате. Ты кому веришь, мне или? :cry:
Аватара пользователя
Dmitry__

Сообщения: 8022
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение ilalexey » 05 сен 2017, 17:50

:ROFL:
я и себе-то с трудом верю
но жало мне всё равно не нравится.
Правда и от тс100 не нравится. По моему оно даже длиннее, чем у люкея. Иногда это плюс(когда подобраться между проводами и коннекторами нужно), но когда с нуля платку лепишь, то минус.

Добавлено спустя 4 минуты 28 секунд:
А вообще, пора уже родить тонкий телескоп. 1.5-2.5см пробега жала вполне моглиб спасти "отца русской демократии"

Добавлено спустя 19 минут 34 секунды:
ilalexey писал(а):2. придумать тему, чтобы это выглядело блочком/модулем(?квадратным). хендмейд

Собственно эту тему и поднимал, для таких штук. Ну, скажем, экранчик укоротим до тс100 размера, согласно ракурсу идеи. Будет модулёк махонький и 32 бита. Зато суй чё не попадя и крепи на штатив. А "благородный" паяльничек отдельно купить.
Аватара пользователя
ilalexey

Сообщения: 3147
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 05 сен 2017, 18:09

А я не очень понимаю что ты хочешь. Паяльник просто потрясный. Если надоест - полная утилизация: Корпус - алюминиевый профиль, задняя стенка с разьемом 220v и предохранителем. Внутри хороший ac/dc 24v 3a, передняя морда с индикатором, энкодером и.т.д., схема известна. Просто идеальная электроника - нечего выкидывать. Вот паяльные станции Lukey только на помойку тащить...
Ващета я тему создал по t12...

Попробуй еще раз вдумчиво заценить:

https://www.mtecno.pt/en/electric-tools/1005-dsk-t12-d-digital-soldering-station-kit-soldering-iron-station-temperature-controller.html

Добавлено спустя 2 минуты 36 секунд:
Aaaaaaaaaaaaa, я понял, нет красивых девах, извини ilalexey :D :Yahoo!:

Аватара пользователя
Dmitry__

Сообщения: 8022
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение ilalexey » 05 сен 2017, 18:17

Dmitry__ писал(а):задняя стенка с разьемом 220v и предохранителем.

В поле с 220 не воин!
Dmitry__ писал(а):Ващета я тему создал по t12...

Видел. Пятаки по этой теме отсутствуют. Не нравится это жало.
..забыл метку "всёонём" нацарапать в названии темы :)
Добавлено спустя 5 минут 17 секунд:
Dmitry__ писал(а):Aaaaaaaaaaaaa, я понял, нет красивых девах

Лапочка какая. Ещё и паять умеет. Вау.
Мои всё равно лучше и не только паять но и бензопилой с топором не брезгуют.
Последний раз редактировалось ilalexey 05 сен 2017, 18:34, всего редактировалось 2 раз(а).
Аватара пользователя
ilalexey

Сообщения: 3147
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 05 сен 2017, 18:22

:D
Аватара пользователя
Dmitry__

Сообщения: 8022
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Паяльники с жалом T12

Сообщение ilalexey » 05 сен 2017, 21:24

Пятак мой созрел(по поводу т12). Хоть и говорят, что схему в коробку можно перенести и четыре провода не помеха - я не верю! Жёсткость кабеля на порядок больше, чем от двух жил. Руку тянет не комфортно.

Добавлено спустя 30 минут 2 секунды:
Заметка "бывалого": В частном порядке, в хм исполнении, может оказаться на много дешевле, чем покупной и варьировать размерами можно. Главное к вопросу корректно подойти.
Зубные техники легки на подъём(до 25 лет) и не такие жадные, как ювелиры. Плюс у них керамическая печка(хоть и с небольшой шахтой) но сто пудов вакуум в ней есть.
Попасть на золотоносную жилу можно или с койки врача или обходными путями. В любом варианте такие общения принесут позитивный опыт. Там же и микролитьё для своего хендмейкерства можно обсудить.

Добавлено спустя 1 час 57 минут:
Нано хоу-ту по созданию жала(если печка в доступе имеется, конечно) от меня(честно говоря не досконально помню всю стратегию. дело было в 97м):
1. Варим знатной длины нихром к железкам сваркой. Мне "латра" хватило тогда для сварки. Для жала по воску по моему 20ом было, сечением 0,счемтотам.
2. Загоняем это всё дело в муфель и отжигаем. Чтобы нихром окалиной покрылся(таким, чтобы при гнутье не лущился).
3. центральный стержень(швейную иголку) мажем "опакером" и запекаем. 2 и 3 можно совместить.
3. мотаем окисленный нихром на иголку в запечённом опакере и ещё раз сверху мажем и запекаем. Не забываем про вибрационную усадку/выгон пузырьков с помощью обратной стороны пинцета(водить аки напильником).
4. берём наружную трубку. вставляем всё это хозяйство туда с жидкой керамикой и начинаем монотонно работать трещёткой(пинцетом) и подливать по мере проваливания в зазор между железками жидкую массу. Также не забываем корректировать процесс промакашкой.
5 запекаем.
Аватара пользователя
ilalexey

Сообщения: 3147
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Паяльники с жалом T12

Сообщение Angel71 » 05 сен 2017, 21:50

забавный способ сделать такое же говёное жало, только дороже оригинального.
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Паяльники с жалом T12

Сообщение ilalexey » 05 сен 2017, 22:31

Мастер, научи!
"тогда" эти штуки нам по 100уе обходились. Мне на халяву вышло(сам замутил).
Когда сам умеешь, можешь что угодно впихнуть. Не будет это дороже оригинала. Есть свои плюсы и минусы. Но вот чтоб так, безапелляционно..
Покаж/поведай мастеркласс!

Добавлено спустя 3 минуты 56 секунд:
..хоть это жало и говённое, зато за 20 лет ещё не здохло.

Добавлено спустя 24 минуты 15 секунд:

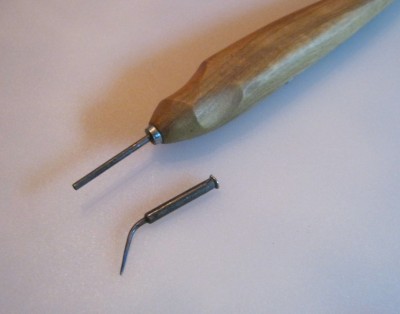

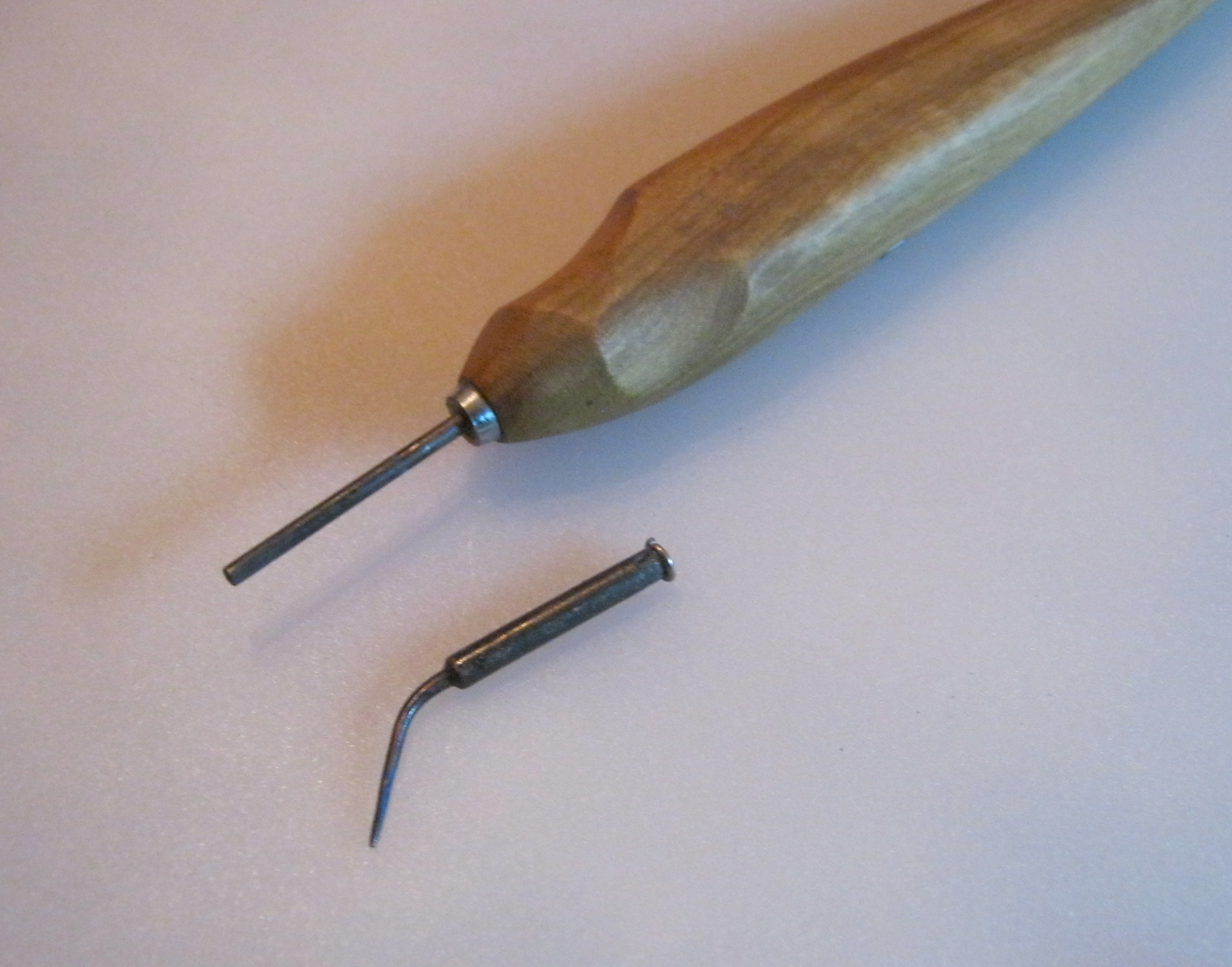

Откопал. От ручки до конца нагревателя 25мм. Толщина 2мм(игла капельници). Воску в районе 100та комфортно. Ручка холодная.
Чё тебе не так?
Блин.. уже и понимаю сюжет развития событий, но всё равно цепляет.
Продемонстрируй, как нужно. С фото отчётом и пояснениями.
Вложения
Аватара пользователя
ilalexey

Сообщения: 3147
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Паяльники с жалом T12

Сообщение Angel71 » 05 сен 2017, 22:34

т.е. прямые расходы и время приравнены к 0. чудно.
какой мастер-класс, офсайты хоть иногда изучай

ещё как минимум момент с термопарой. про остальное похоже вообще бесполезно упоминать.
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Паяльники с жалом T12

Сообщение ilalexey » 05 сен 2017, 23:09

И чё ты этим пердежом доказал?
Что я должен хитрые насадки клепать вместо нагревателя?

Добавлено спустя 1 минуту 53 секунды:
Покажи В КОНЦЕ ТО КОНЦОВ свой опыт, а не гугление на скорую руку.

Добавлено спустя 3 минуты 42 секунды:
Про "момент с термопарой" прочти чуть выше. Там, где типа зная как, можно засунуть что нужно и куда нужно.

Добавлено спустя 13 минут 7 секунд:
Видео "Что внутри жала Т12" прикольное. Напоминает ситуацию, когда клюёт и испугался(обделался). Мне про такие ситуации говорили, но сам не видел раньше.

Добавлено спустя 6 минут 21 секунду:
..в смысле, человек боится инструмента(хоть и семь пядей во лбу).
Аватара пользователя
ilalexey

Сообщения: 3147
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
