Паяльники с жалом T12

Описание и обсуждение технологий самостоятельного изготовления компонент.

Re: Паяльники с жалом T12

Сообщение Myp » 15 сен 2017, 10:32

как называется жало с микроволной? оно вобще есть такое?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паяльники с жалом T12

Сообщение Dmitry__ » 15 сен 2017, 16:09

Жало со скосом 45 град. называется BC. Буква "М" - микроволна, получается BCM, потом идет цифра обозначающая диаметр, получается для микроволны: BCM2, BCM3. Добавил в первое сообщение "Трактат о жалах Hakko T12".


Еще вспомнил по косякам:
Готовые станции комплектуют ручками с плохой корзиной - плоская печатная плата. Жало плохо контачит, пытается уйти вбок. Правильная корзина: из 2-х перпендикулярных плат:

Аватара пользователя
Dmitry__

Сообщения: 8022
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Паяльники с жалом T12

Сообщение Dmitry__ » 16 сен 2017, 03:33

Внезапно :lol:
Корпус под паяльник с жалом T12
http://roboforum.ru/forum107/topic11219-420.html#p350801

А ведь это -700р.
Аватара пользователя
Dmitry__

Сообщения: 8022
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Паяльники с жалом T12

Сообщение Dmitry__ » 20 сен 2017, 04:50

Убил жало T12 высокой температурой (метод лужения мгтф проводов): Жало невозможно залудить простой канифолью, попробовал лимонной кислотой - еще хуже стало. Жала 900-й серии лудил без вопросов канифолью. Надо пользовать восстановитель жал, такшта сразу заказывайте его. Правда я еще не пробовал, нет в наличии такой штуки, жало пока отложил в сторону, хорошо что у меня их много...

Аватара пользователя
Dmitry__

Сообщения: 8022
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Паяльники с жалом T12

Сообщение Myp » 20 сен 2017, 08:46

чё правда восстанавливает?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паяльники с жалом T12

Сообщение Dmitry__ » 20 сен 2017, 16:48

Не знаю, сам еще не пробовал. Видео обнадеживает. :)
Первый раз не могу залудить жало после высокой температуры, и этот первый раз произошел на новом типе жала - T12. Но это для экстремальных извращений над жалом, в нормальных условиях жало не портится (пока :)).
Убил изготовлением коротких монтажных проводов из мгтф: Нарезаешь кусочки провода, потом концы макаешь в расплавленную канифоль. Получаются канифольные бусинки на концах проводов (на изоляции). Потом этой бусинкой дотрагиваешься до раскаленного жала паяльника с большим колич. олова на жале. Изоляция мгтф сама укорачивается как термоусадка, а медь автоматически залуживается. Длина залуженного конца зависит от температуры. Можно сделать от 0.5 мм до 3-х. Афигенный способ, но быстро сьедает жала, я для зачистки мгтф специально держал отдельно паяльник. А тут решил заняться этим на новых станциях с T12 :(
По идее, с T12 жалом, можно было захватить мир, т.к. сьедающееся жало не закисает в корпусе паяльника и можно легко заменить. Но что-то пошло не так :D

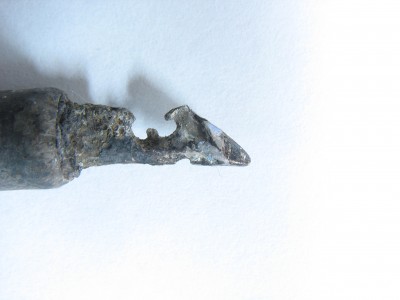

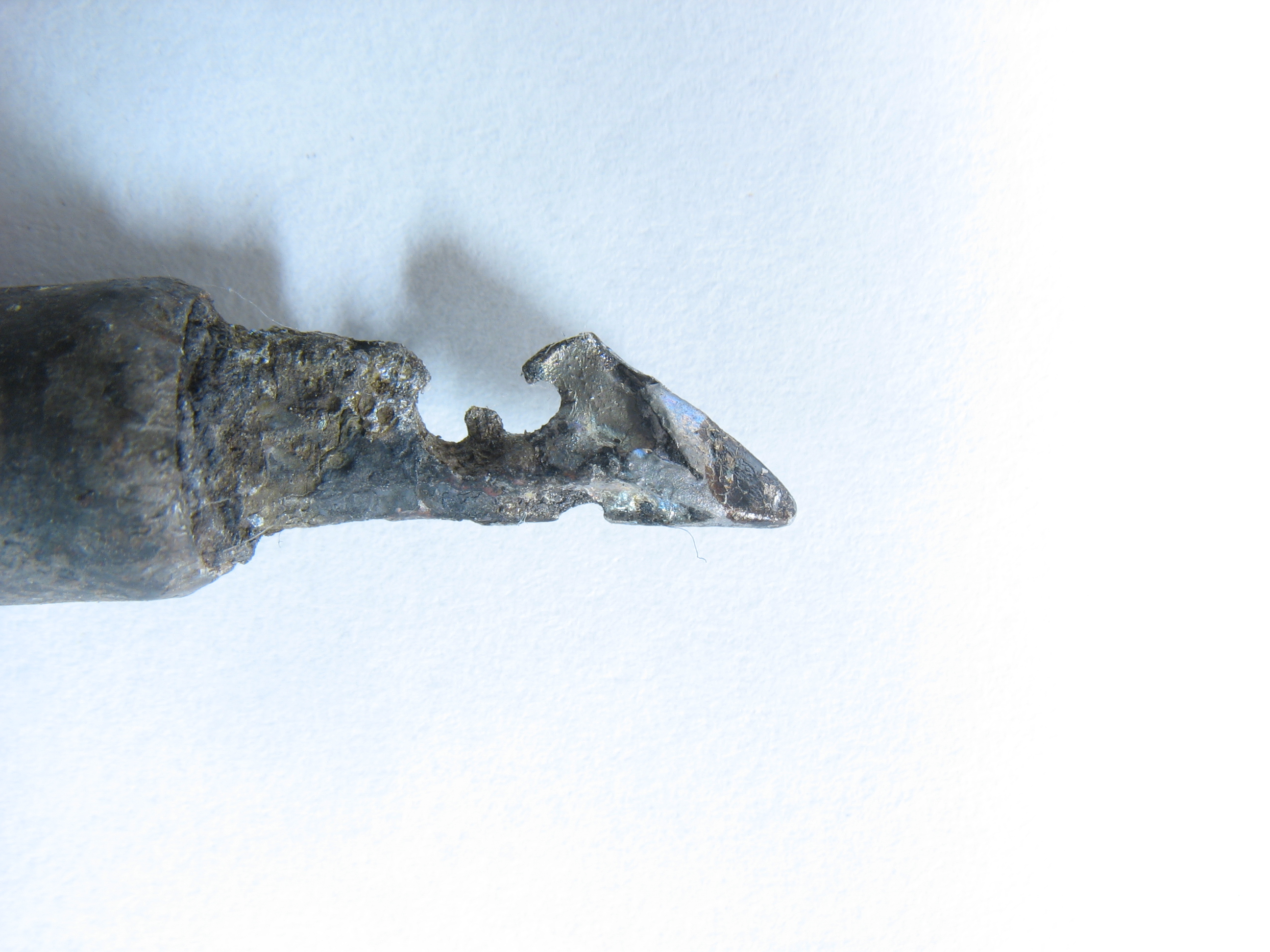

Вот что случается с вечным жалом после 2-х лет залуживания мгтф, жало закисло в трубке паяльника, а керамич. элемент прикис к основанию паяльника. Паяльник работает, но на выкидывание :)

Аватара пользователя
Dmitry__

Сообщения: 8022
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Паяльники с жалом T12

Сообщение Myp » 22 сен 2017, 16:01

кстати
про сменное жало
паяло FX-901 там жала T11 =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паяльники с жалом T12

Сообщение Angel71 » 22 сен 2017, 19:08

если часто проводки лудить нужно, может стоит индукционно припой греть?
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Паяльники с жалом T12

Сообщение Dmitry__ » 22 сен 2017, 19:17

Тигель - моя мечта была. Это идеальная штука для мгтф. Народ в 90-х в таких тигелях за один заход залуживал по 1000 проводов, а потом продавал на рынках. Но мне, в последнее время, хочется построить работу так, чтоб не лудить туеву хучу мгтф. Молодые должны этим заниматься :)
Аватара пользователя
Dmitry__

Сообщения: 8022
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Паяльники с жалом T12

Сообщение ilalexey » 22 сен 2017, 19:23

Турбозажигалка с мгтф справляется не плохо. Ну это, понятное дело, для погурманить - медленно но уверенно. Не коптит и жало цело.
Аватара пользователя
ilalexey

Сообщения: 3147
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Паяльники с жалом T12

Сообщение Angel71 » 22 сен 2017, 19:24

будет индукционная, может чего кроме проводов захочется какие детальки отливать. на жало и нагреватели единообразно, стоят не много. вопрос удобства и комфорта.
Последний раз редактировалось Angel71 22 сен 2017, 19:25, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Паяльники с жалом T12

Сообщение ilalexey » 22 сен 2017, 19:25

Пяток проводков пальцами прихватил - прошёлся огнём - прошёлся шприцом - залудил.
Аватара пользователя
ilalexey

Сообщения: 3147
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Паяльники с жалом T12

Сообщение Dmitry__ » 22 сен 2017, 19:26

Ага, и потом кончик провода не залудить, я за такое по рукам бью работнику :)
Вроде перестал так делать. Но я ему станцию сейчас подогнал на T12 :D
Аватара пользователя
Dmitry__

Сообщения: 8022
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Паяльники с жалом T12

Сообщение ilalexey » 22 сен 2017, 19:34

Dmitry__ писал(а):Народ в 90-х в таких тигелях за один заход залуживал по 1000 проводов

Эх.. Не учили меня такому. На УПК нам выдали выжигалки-крокодилы и усадили разъёмы с руку толщиной паять. Черти.

Добавлено спустя 4 минуты 43 секунды:
Dmitry__ писал(а):Ага, и потом кончик провода не залудить

Да не, всё норм. Бывало местами не норм. Но решаемо. Со временем начинаешь чувствовать золотую середину. Но багов нахавался, конечно, с такой технологией.
Аватара пользователя
ilalexey

Сообщения: 3147
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Паяльники с жалом T12

Сообщение Dmitry__ » 22 сен 2017, 19:38

Попробуй моим способом - бусинка канифоли на проводе. Всегда идеальный результат. Всегда одинаковая длина залуженного провода, которая регулируется температурой.
Аватара пользователя
Dmitry__

Сообщения: 8022
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
