Управление электро двигателем через полевой тразистор

Сообщение NEOSoftWare » 28 фев 2011, 02:06

С помощью ATtiny2313 пытаюсь управлять электро мотором на 12 вольт (максимальный ток потребления 2.5 А).
схема подключения

но он почему то не реагирует на выводы с мк. если же подключить GATE полевого транзистора к питанию 5V то он работает (хотя не крутиться на полную мощность.)
с ножки МК выдает 5 вольт 0.1 ма. хотя написано что транзистор управляется логическим уровнем от 1.8 до 10 вольт.

пробовал полевые транзисторы IRF720, IRF740, IRFR220, FDB6030L.
каким образом заставить мотор включаться от ножек мк ?
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Управление электро двигателем через полевой тразистор

Сообщение -= Александр =- » 28 фев 2011, 02:30

Затвор - на мк,
Исток - на землю,
Сток к мотору.
Второй вывод мотора к + батарейки.
Минус батарейки обязательно соединить с землей мк.

Вот как-то так:
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Управление электро двигателем через полевой тразистор

Сообщение avr123.nm.ru » 28 фев 2011, 05:05

NEOSoftWare писал(а): каким образом заставить мотор включаться от ножек мк ?
пример подключения мощной нагрузки к микроконтроллеру через полевой транзистор и как сделать ШИМ в AVR - www.proavr.narod.ru/z8.htm
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Управление электро двигателем через полевой тразистор

Сообщение Myp » 28 фев 2011, 13:04

NEOSoftWare писал(а):пробовал полевые транзисторы IRF720, IRF740, IRFR220, FDB6030L.

они обычные, от логического уровня работать не обязаны
наверно и от 5 вольт тоже не особо охотно работают, крутился но слабо )
надо взять мосфет который от логического урвоня работает, название начинается на IRL

во вторых у тебя минус контроллера с минусом питания мотора соединён? надо соединить/
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Управление электро двигателем через полевой тразистор

Сообщение NEOSoftWare » 01 мар 2011, 22:35

питание для двигателя и мк использую блок питания от компьютера на 150 ват. следовательно земля цепи двигателя и мк соединена. завтра схожу куплю какой нибудь транзистор IRL... а то с теми что есть работать не в какую не хочет. :(
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Управление электро двигателем через полевой тразистор

Сообщение yak-40 » 01 мар 2011, 22:48

Я бы советовал подключить затвор мосфета к МК через резистор 50-100 Ом.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Управление электро двигателем через полевой тразистор

Сообщение NEOSoftWare » 03 мар 2011, 03:42

купил IRL540N и тоже ни какого результат :(
когда касаюсь пальцем до GATE то двигатель работает. а вот от мк вообще ни как не хочет :(
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Управление электро двигателем через полевой тразистор

Сообщение Michael_K » 03 мар 2011, 03:54

исток транзистора к земле проца прицепили? :crazy:
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Управление электро двигателем через полевой тразистор

Сообщение Дмитрий К. » 03 мар 2011, 06:29

source на минус,
drain на нагрузку,
нагрузку на плюс,
gate через 10к на минус.
gate через 100 на вывод мк
при 1 мотор крутится при 0 нет
Дмитрий К.

Сообщения: 76
Зарегистрирован: 01 июл 2010, 20:58
Откуда: Санкт-Петербург
прог. языки: Си
ФИО: Дмитрий

Re: Управление электро двигателем через полевой тразистор

Сообщение NEOSoftWare » 03 мар 2011, 21:05

Дмитрий К. писал(а):source на минус,
drain на нагрузку,
нагрузку на плюс,
gate через 10к на минус.
gate через 100 на вывод мк
при 1 мотор крутится при 0 нет

сделал все так. не работает. попробовал +12 подключить через резистор 100 ом к gate, работает. взял блок питания с регулируемым напряжением и поэкспериментировал при каком напряжении затвор транзистора включиться, оказалось что 6.03 V двигатель выдает полные обороты. тогда такой вопрос, а если на мк подать такое напряжение, он из строя не выйдет ?
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Управление электро двигателем через полевой тразистор

Сообщение dccharacter » 03 мар 2011, 21:11

выйдет
не играйся с напряжениями, а ищи причину того, что не работает. Может выводы транзистора перепутал.

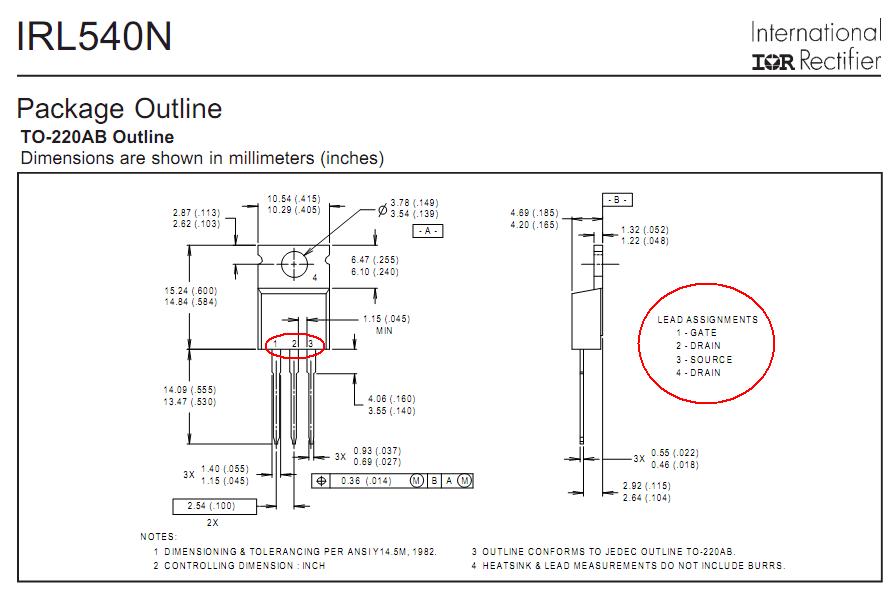

Вообще IRF надо расстрелять за даташиты, в которых нет цоколевки. Почему они так делают? О, чудом нашел... Еще бы мельче написали.

http://www.rc-float-flying.rchomepage.c ... %20ESC.htm

фиг знает, должно говорят работать...
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4880
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Управление электро двигателем через полевой тразистор

Сообщение Michael_K » 03 мар 2011, 21:29

ЛОЛ :) Что за наезды...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Управление электро двигателем через полевой тразистор

Сообщение dccharacter » 03 мар 2011, 21:31

Вот каждый раз ищу, не поверишь :-) Каждый раз нахожу через 10 минут и матерюсь.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4880
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Управление электро двигателем через полевой тразистор

Сообщение NEOSoftWare » 03 мар 2011, 22:13

к этим ножкам и подключал. ни чего не перепутал. но от 5 вольт, как написано в даташет не работает :(
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Управление электро двигателем через полевой тразистор

Сообщение Michael_K » 03 мар 2011, 22:18

ну схему нарисуйте что-ли, что куда включали.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
