Представляю вашему вниманию прообраз своей будующей платы

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Сообщение slava » 28 апр 2005, 20:33

так , по порядку:
1. все неразведенные элементы постараюсь развести к выходным (времяни мало) + туда же ресеты , аналоговые земли и т.д.

2. То, что лишнее есть по схеме - можно не ставить - места это много не займет, а возможность есть (приятно психологически)

3. Я хочу от всех поддержки (моральной), что б это пригодилось не только мне, но и другим.

4. САМОЕ ГЛАВНОЕ - я не занимался электроникой лет 10 (я не считаю ремонта своего телека и прочая мелочь), моя работа связанна с другими вещами (от электроники, как от земли до марса) и хочу показать, что и дурак может многое :) (доказывать не буду - принципиально, а показать, что человек далекий от всего этого, может сделать что-то путное - в помощь начинающим), плюс все свои нароботки по этой теме буду выкладывать в открытый доступ (Proteus   6.7)

И посему вышеизложенному прошу высказаться!
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва

Сообщение setar » 29 апр 2005, 10:41

:D Высказывание одно - Молодец!
И пожелание - фотай процесс изготовления, потом в виде статьи оформим ;)
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение Tracer » 29 апр 2005, 12:03

Ваход с генератора выведи на шину может другим МК понадобится
Аватара пользователя
Tracer

Сообщения: 195
Зарегистрирован: 24 ноя 2004, 12:36
Откуда: Харьков

Сообщение slava » 30 апр 2005, 17:38

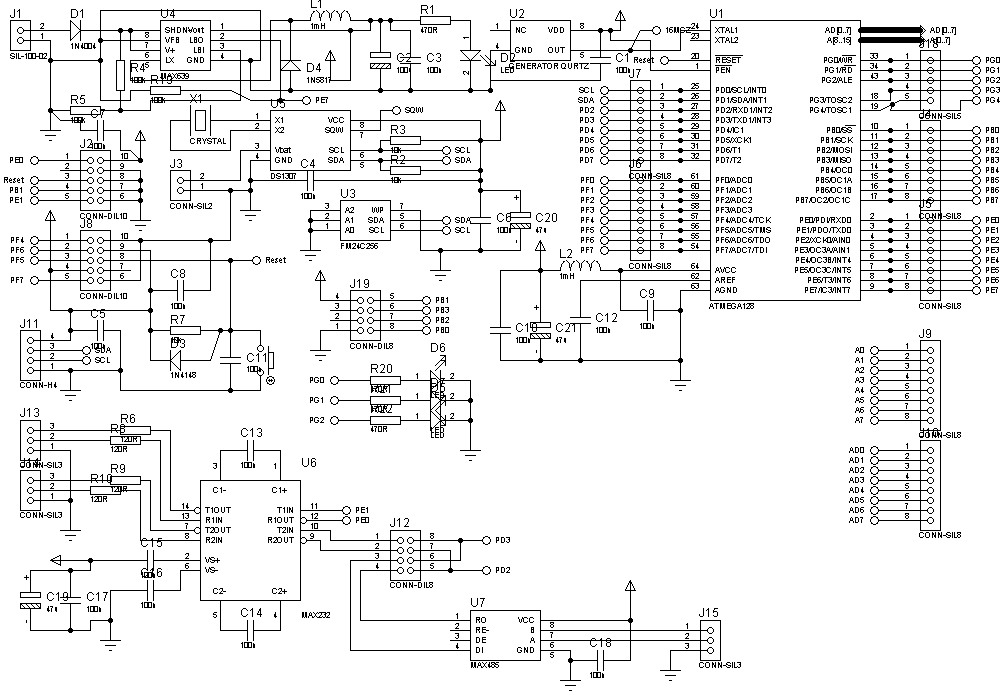

Вот чуть-чуть приблизился к завершению.

Не пойму куда подключить U7 выводы 2 и 3 ?
Вложения
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва

Сообщение Stepan » 30 апр 2005, 23:15

slava писал(а):Вот чуть-чуть приблизился к завершению.

Не пойму куда подключить U7 выводы 2 и 3 ?



Думаю к контроллеру- а вообще надо по pdf смотреть конечно. Вывод LBO надо резистором привязать к +5В. Не помешает поставить защитные диоды у транзисторов. Ну и индуктивность L2 по-моему не очень нужна.
Stepan

Сообщения: 39
Зарегистрирован: 16 апр 2005, 19:49
Откуда: Санкт-Петербург

Сообщение slava » 01 май 2005, 09:27

LBO заметил, что не туда подключил, когда уже схему выложил.

А нужны ли защитные диоды у транзисторов (встроенные то есть ) ?
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва

Сообщение Stepan » 01 май 2005, 12:59

slava писал(а):А нужны ли защитные диоды у транзисторов (встроенные то есть ) ?

Тогда конечно нет :о)
Stepan

Сообщения: 39
Зарегистрирован: 16 апр 2005, 19:49
Откуда: Санкт-Петербург

Сообщение trofim » 02 май 2005, 14:27

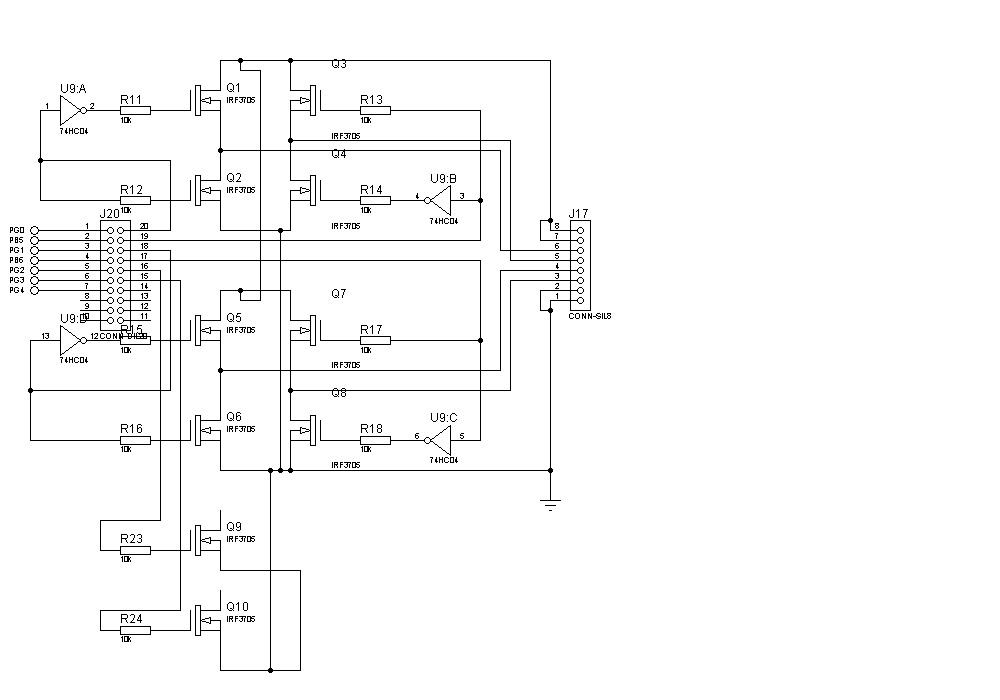

По схеме драйверов двигателей.
Для открывания верхнего ключа (Q1, Q3, ... по схеме) на затвор необходимо подать напряжение превышающее напряжение питания (потенциал стока) на 3-4В, в противном случае на транзисторах будет рассеиваться приличная мощность.
trofim

Сообщения: 10
Зарегистрирован: 22 апр 2005, 13:08
Откуда: Белоруссия

Сообщение Digit » 02 май 2005, 20:45

По поводу пинов 2 и 3 у U7 - это включение микросхемы на прием либо на передачу. Один из них управляется инверсным уровнем. Поэтому достаточно их соединить между собой и присоеденить к одному из свободных пинов контроллера. Тогда выставив на этом пине "0" будем передавать, а поставив "1" - принимать. (Или наоборот :) )
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Сообщение slava » 03 май 2005, 09:32

По схеме драйверов двигателей.
Для открывания верхнего ключа (Q1, Q3, ... по схеме) на затвор необходимо подать напряжение превышающее напряжение питания (потенциал стока) на 3-4В, в противном случае на транзисторах будет рассеиваться приличная мощность.


хм ... как решить ? какие варианты ?
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва

Сообщение trofim » 03 май 2005, 13:38

Вместо верхних ключей можно порекомендовать применить транзисторы с р-каналом (типа IRF5210 например),
но для них нужно запирающее напряжение равное напряжению питания и синфазное управление с нижним ключем.
trofim

Сообщения: 10
Зарегистрирован: 22 апр 2005, 13:08
Откуда: Белоруссия

Сообщение slava » 03 май 2005, 15:42

Вместо верхних ключей можно порекомендовать применить транзисторы с р-каналом (типа IRF5210 например),
но для них нужно запирающее напряжение равное напряжению питания и синфазное управление с нижним ключем.


А как ? Можно поподробнее ... А то кто-то LM324 использует...
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва
