Можно еще раз пожалуйста. Я тут схемку накидал: https://monosnap.com/file/mC6XTqT3DtOjr ... cDgzjcryj9

Предложенный способ годится лишь в том случае, если 0 В источника питания не сидят на общем ардуины. Тогда ноль БП садится на плюс 5В ардуины. Делитель (набранный из нескольких резисторов в высоковольтном плече) включается между выводами источника питания так, чтобы на средней точке получилось -5В. Соответственно коду с АЦП 0 будет соответствовать -800В, коду 1023 будет соответствовать 0В, зависимость линейная. Сопротивление делителя должно быть раз в 10 меньше входного сопротивления АЦП. Но чем меньше делитель - тем больше он будет греться. Если БП имеет большое выходное сопротивление - делитель будет подсаживать БП. Выходное сопротивление БП должно быть по крайней мере в 10 раз быть ниже сопротивления делителя. Или другими словами максимальный ток БП должен быть раз в 10 больше тока делителя.

Ох, можете, пожалуйста, схемку слепить в пейнте, для понимания процесса?

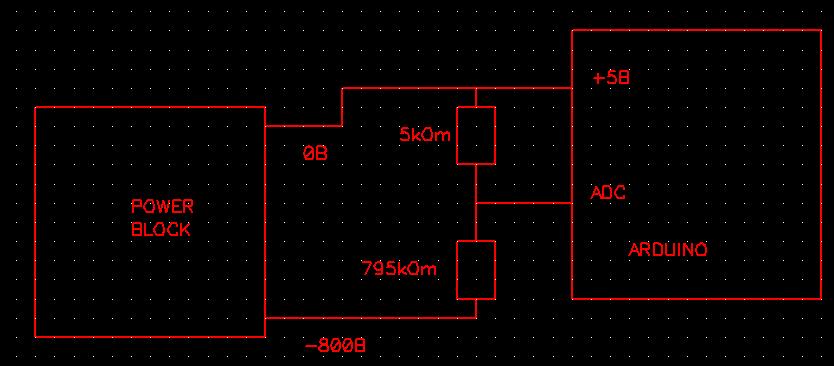

Вот

А тут не будет косяка что земли разные?

Парни, да харэ уже издеваться над здравым смыслом.

гугл -> инвертирующий усилитель на ОУ

Не, ну схемка товарища Radist'а тоже ведь норм вариант?

Теперь про ОУ. Такой подойдёт: http://www.chipdip.ru/product/lm324ad/ ?
Используем схему "Инвертирующий усилитель" отсюда:
https://ru.wikipedia.org/wiki/%D0%9F%D1 ... 0%B5%D0%B9
http://radiokot.ru/articles/05/
http://radiomaster.ru/stati/radio/ou_2.php

Всё правильно? Выходной сигнал делаем не больше 5 Вольт, его и меряем ардуиной. Верно я понял?

Верно.
И схема Radist'а тоже вариант.
Но там, в вашем супер исследовательском центре, надо по-уму или лишь бы заработало ?
На первых порах можно взять любой ОУ, и LM324 в т.ч.
Но если надо "по-уму", то со временем лучше применить какой-либо инструментальный, с минимальным дрейфом нуля, коррекцией и другими плюшками.

ага, учитывая, что там уже есть управление тем же прибором при + питании, получаем те самые 800В везде

Ну не, подать -800 В и получить +800 В мы не можем. Рабочий режим микросхемки от 3 до 32 Вольт. Она сгорит тупо.

Т.е. использовать ОУ с какими-нибудь FET-ами и поставить делитель 1:200 на его входе на over9000 МОм - вообще не судьба ? Херассе...

у кого там 32В??

ALS писал(а):Т.е. использовать ОУ с какими-нибудь FET-ами и поставить делитель 1:200 на его входе на over9000 МОм - вообще не судьба ? Херассе...

Судьба! Я об этом же говорю.

elmot писал(а):у кого там 32В??

У: http://www.chipdip.ru/product/lm324ad/

Проблема в том, что ТС молчит, как партизан на допросе. Но я думаю, это не от вредности - просто он не знает ответов. Параметров источника не говорит, связаны ли общий источника и ардуины - не говорит. Инвертирующий усилитель в данном случае обязательно потребует отрицательного питания - есть у него такая возможность или нет - мы опять не знаем. Схемки, которые иногда подкидывает - нарисованы эскизно. Как мы можем подсказать управление, если не имеем представления об объекте управления? А сейчас мы действительно ерундой занимаемся: если источник устроен так, то можно вот так. А с другой стороны: еще можно вот так. Еще можно 100500 способов предложить, а толку то? Пока ТС нам не скажет про свой источник - мы можем предполагать что угодно. Вот взять тот же инвертирующий усилитель. У него входное сопротивление равно входному резистору. А выходное сопротивление источника какое? Я еще на той странице спрашивал.И как тут быть?

Коллеги
Будьте аккуратны в своих советах по измерению отрицательного напряжения, тем более -800 вольт
!!!!!!
SpaceQuester Ни в коем случае так не подключать
SpaceQuester уже все сказал, на второй страничке форума есть картинки его оборудования
+800 вольт заземлены, как и ардуина -> Ваши рекомендации -> как .... пришел в негодность электронный микроскоп, или безвременно усоп "TC"
Какое выходное сопротивление - огромное, сотни киллоом.
