Короче ,как я понял в tiny2313 ADC просто нет, есть только компроматор, но возится с ним не хочется,цель всё таки робототехника ,а не изучение микрух.
Насчёт ПО, я уже запрограммировал через программатор свои tiny на мигание лампочек, так что с ПО у меня меньше всего проблем.
Насчёт ARM рассматриваю уже такой вариант и сразу STM32F4discovery, просто 8ми разрядные контроллеры почти не реально заставить работать с видео(обрабатывать).

vladimircape, поповоду где какие ноги, смотри схему ардуино: http://arduino.cc/en/uploads/Main/Ardui ... ematic.pdf

На схеме ИС обоз. ZU4 (AtMega328P), справа от неё разъёмы ардуино

Товарищи, подскажите, как правильно перевести Input Capture применительно к таймерам-счетчикам? пока обозвал общим выражением "захват события", но мне не нравится..

ПС делаю методичку по семейству XMEGA для студентов.. надо "научно", полно и понятно одновременно

Duhas писал(а):"захват события"

"Срабатывание по событию" или "срабатывание по входному сигналу".

еще надо учесть что бывает frequency capture, pulse wide capture ..

спасибо за варианты!

ПС также пока не придумал нравивщего бы мне перевода для dual-slope, в случае Dual-slope PWM подходит симметричная ШИМ, так как там смысл основной именно в этом, в просто для режима счетчика.. пока ничего лучше "режим счета "вверх-вниз"" не придумалось

А мне нравится захват
Срабатывание - это не про это
Можно еще "измерение", но это тоже не очень
Захват частоты, захват скважности

Может быть, "захват фронта сигнала"?
Ведь, по сути, детектируются нарастание или спад сигнала - передний или задний фронты.

детектирование или определение

помогите, пожалуйста, разобраться с АЦП Tiny 45.
Проблема в том, что результатом преобразования всегда выдаётся 1023, вне зависимости от положения переменного резистора.
АЦП запускается по переполнению таймера, Vref- VCC
таймер // Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: 9,375 kHz
// Mode: Normal top=0xFF
// OC0A output: Disconnected
// OC0B output: Disconnected
TCCR0A=0x00;
TCCR0B=0x05;
TCNT0=0xA2;
OCR0A=0x00;
OCR0B=0x00;
АЦП // ADC initialization
// ADC Clock frequency: 600,000 kHz
// ADC Voltage Reference: AVCC pin
// ADC Bipolar Input Mode: Off
// ADC Reverse Input Polarity: Off
// ADC Auto Trigger Source: ADC Stopped
// Digital input buffers on ADC0: Off, ADC1: Off, ADC2: Off, ADC3: On
DIDR0&=0x03;
DIDR0|=0x34;
ADMUX=ADC_VREF_TYPE & 0xff;
ADCSRA=0x8C;
ADCSRB&=0x5F;
CKSEL0, CKSEL2,CKSEL3 и SUT0 =0
Поскольку и в протеусе не работает, то очевидно проблема не в соединениях
ума не приложу, куда смотреть...

Код не полный не ясно как-то. При настройке мастером CVAVR всегда все работает правильно. Главное в мастере верно все что надо вам указать.

Возможно нога у вас назначена выходом и на ней лог "1".

Прошу совета.
Исходные Атмега128 стоят фьюзы на внешний 8мг кварц.
Шьется программатор видит.

Выполнять код отказывается.

сделал конфигурацию мастером кода CVAVR
дописал в майн простую функцию:

Код: Выделить всё • Развернуть


 unsigned char led = 1;
 while(1)
  {
  PORTD.5 = 1;
    PORTA = ~led;
    delay_ms(400);
    led = led<<1;
    if (led == 0)
      led = 1;
  }

в протеусе работает.
В реале, тишина на ножках, щупал вольтметром 0 там.
При этом на 3 выходах А порта: 4,5,7 - +5 V (порт конфиг на входы)

Что за ботва?

включите ногу на выход! В МАСТЕРЕ КОДА МОЖНО ГАЛОЧКУ ПОСТАВИТЬ.

в протеус нагрузите ногу и работать перестанет

Если бы так все просто, вот целеком:

Код: Выделить всё • Развернуть

#include <mega128.h>

#include <delay.h>

// Declare your global variables here
  unsigned char led = 1;

// Declare your global variables here

void main(void)
{
// Declare your local variables here

// Input/Output Ports initialization
// Port A initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTA=0xFF;
DDRA=0xFF;

// Port B initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTB=0x00;
DDRB=0x00;

// Port C initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTC=0x00;
DDRC=0x00;

// Port D initialization
// Func7=Out Func6=Out Func5=Out Func4=Out Func3=Out Func2=Out Func1=Out Func0=Out
// State7=0 State6=0 State5=0 State4=0 State3=0 State2=0 State1=1 State0=0
PORTD=0x00;
DDRD=0xFF;

// Port E initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTE=0x00;
DDRE=0x00;

// Port F initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=P State6=P State5=P State4=P State3=P State2=P State1=P State0=P
PORTF=0x00;
DDRF=0x00;

// Port G initialization
// Func4=In Func3=In Func2=In Func1=In Func0=In
// State4=T State3=T State2=T State1=T State0=T
PORTG=0x00;
DDRG=0x00;

// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: Timer 0 Stopped
// Mode: Normal top=0xFF
// OC0 output: Disconnected
ASSR=0x00;
TCCR0=0x00;
TCNT0=0x00;
OCR0=0x00;

// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer1 Stopped
// Mode: Normal top=0xFFFF
// OC1A output: Discon.
// OC1B output: Discon.
// OC1C output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
// Compare C Match Interrupt: Off
TCCR1A=0x00;
TCCR1B=0x00;
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;
OCR1CH=0x00;
OCR1CL=0x00;

// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: Timer2 Stopped
// Mode: Normal top=0xFF
// OC2 output: Disconnected
TCCR2=0x00;
TCNT2=0x00;
OCR2=0x00;

// Timer/Counter 3 initialization
// Clock source: System Clock
// Clock value: Timer3 Stopped
// Mode: Normal top=0xFFFF
// OC3A output: Discon.
// OC3B output: Discon.
// OC3C output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer3 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
// Compare C Match Interrupt: Off
TCCR3A=0x00;
TCCR3B=0x00;
TCNT3H=0x00;
TCNT3L=0x00;
ICR3H=0x00;
ICR3L=0x00;
OCR3AH=0x00;
OCR3AL=0x00;
OCR3BH=0x00;
OCR3BL=0x00;
OCR3CH=0x00;
OCR3CL=0x00;

// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
// INT2: Off
// INT3: Off
// INT4: Off
// INT5: Off
// INT6: Off
// INT7: Off
EICRA=0x00;
EICRB=0x00;
EIMSK=0x00;

// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=0x00;

ETIMSK=0x00;

// USART0 initialization
// USART0 disabled
UCSR0B=0x00;

// USART1 initialization
// USART1 disabled
UCSR1B=0x00;

// Analog Comparator initialization
// Analog Comparator: Off
// Analog Comparator Input Capture by Timer/Counter 1: Off
ACSR=0x80;
SFIOR=0x00;

// ADC initialization
// ADC disabled
ADCSRA=0x00;

// SPI initialization
// SPI disabled
SPCR=0x00;

// TWI initialization
// TWI disabled
TWCR=0x00;




  while(1)
  {
  PORTD.5 = 1;
    PORTA = ~led;
    delay_ms(400);
    led = led<<1;
    if (led == 0)
      led = 1;
  }

      }

нагружен на светодиоды. Они в протеусе то горят, в реале нету не чего. Не пойму, если умер МК, хотя с чего бы ему. То откуда там где не надо напряжение!!! и отсутствие где должно быть!=(

если вообще ничего не происходит то может нет такта, прога не выполняется, может неверно фьюзы поставили или кварц не запускается.

в программе оставьте только
нога = выход
на ногу сигнал включения светодиодв
и while(1);

все.

Контроллер то шьется, значит кварц пашет и фьюзы стоят на внешний 8 Мгц.
Этого и не понимаю, как можно шиться но не работать...

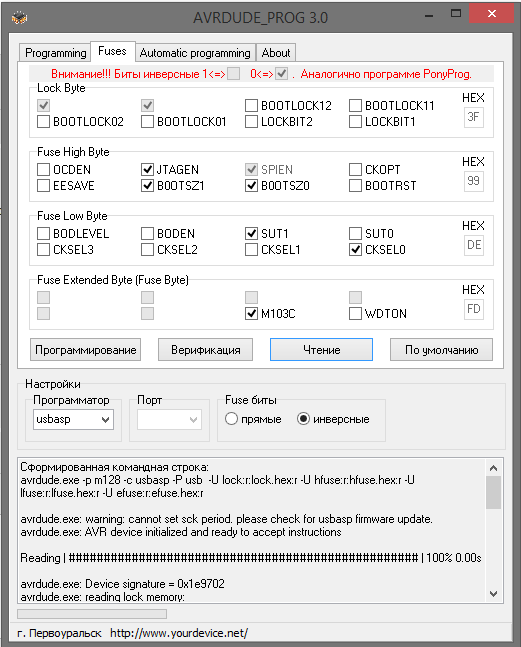

Фьюзы как стоят ниже скрин
