Нужна помощь с Н-мостом

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Нужна помощь с Н-мостом

Сообщение Makusimu » 13 дек 2010, 16:04

Здраствуйте!
Мне необходимо собрать Н-мост. В наличии имеются только транзисторы КТ-315.
Прочитав вот эту тему (http://roboforum.ru/forum11/topic1963-900.html) я не нашёл нужной схемы.
Вопрос: возможно ли собрать Н-мост имея в наличии только транзисторы КТ-315? Если да, то просьба подсказать схему или где её искать.
Паяльник хороший инструмент, что-то сломалось - поможет починить, возникли проблемы - поможет их решить! =)
Makusimu

Сообщения: 10
Зарегистрирован: 10 дек 2010, 16:22
Откуда: с. Ленинское
ФИО: Блинов Максим Дмитриевич

Re: Нужна помощь с Н-мостом

Сообщение =DeaD= » 13 дек 2010, 16:19

Хорошо хоть, что не чисто из резисторов предлагается H-мост собрать. :crazy:
Кроме транзисторов резисторы то хоть есть? :pardon:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Нужна помощь с Н-мостом

Сообщение Makusimu » 13 дек 2010, 16:25

Есть. И не только транзисторы и резисторы, а также паяльник и паяльные принадлежности, а также(самое необходимое) прямые руки и опыт пайки. :)
Паяльник хороший инструмент, что-то сломалось - поможет починить, возникли проблемы - поможет их решить! =)
Makusimu

Сообщения: 10
Зарегистрирован: 10 дек 2010, 16:22
Откуда: с. Ленинское
ФИО: Блинов Максим Дмитриевич

Re: Нужна помощь с Н-мостом

Сообщение =DeaD= » 13 дек 2010, 16:32

А чем вы рулить будете? У него же максимальный ток 0.05-0.1А
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Нужна помощь с Н-мостом

Сообщение Makusimu » 13 дек 2010, 17:09

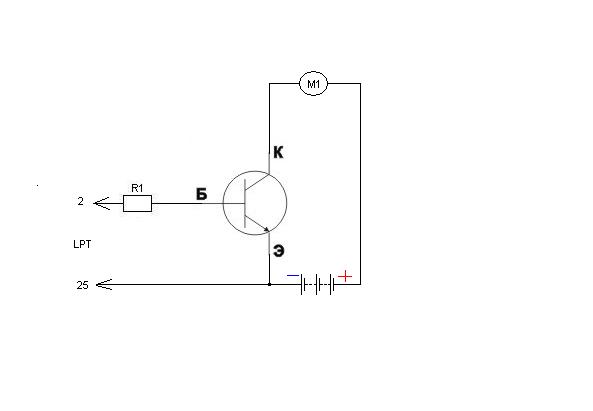

Я соединял моторчик, транзистор и источник питания (аккумулятор на 7,2В 700 мА) с ЛПТ портом по такой схеме(см. вложенный файл). Всё работало пока аккумулятор не разрядился.
Вложения
Паяльник хороший инструмент, что-то сломалось - поможет починить, возникли проблемы - поможет их решить! =)
Makusimu

Сообщения: 10
Зарегистрирован: 10 дек 2010, 16:22
Откуда: с. Ленинское
ФИО: Блинов Максим Дмитриевич

Re: Нужна помощь с Н-мостом

Сообщение =DeaD= » 13 дек 2010, 17:14

Ну осталось всего ничего - замутить диоды обратные защитные из транзисторов и верхние полумосты собрать с подкачкой :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Нужна помощь с Н-мостом

Сообщение Makusimu » 13 дек 2010, 17:22

=DeaD= писал(а):Ну осталось всего ничего - замутить диоды обратные защитные из транзисторов и верхние полумосты собрать с подкачкой :crazy:

Из всего вышесказанного я понял только диоды, защитные и из транзисторов. :)
Можете объяснить, что вы имели ввиду?
Паяльник хороший инструмент, что-то сломалось - поможет починить, возникли проблемы - поможет их решить! =)
Makusimu

Сообщения: 10
Зарегистрирован: 10 дек 2010, 16:22
Откуда: с. Ленинское
ФИО: Блинов Максим Дмитриевич

Re: Нужна помощь с Н-мостом

Сообщение Vovan » 13 дек 2010, 17:36

кроме 315-х им нужны еще "напарники" - КТ361, такие же по виду, но с буквой по центру, прямой проводимости. Тогда получится Н.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помощь с Н-мостом

Сообщение avr123.nm.ru » 13 дек 2010, 17:48

Makusimu писал(а):возможно ли собрать Н-мост имея в наличии только транзисторы КТ-315
Можно. Однако я вам советую микросхемку типа L293 использовать или какой либо драйвер из бу оргтехники - такой хлам даже в деревнях люди находят.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Нужна помощь с Н-мостом

Сообщение Makusimu » 14 дек 2010, 10:28

Если можно, то поделитесь пожалуйста схемкой. :)
А с микросхемой L293 и им подобным у меня проблемка, дело в том, что списанную оргтехнику в школе, в которой я учусь, сначала крошат молоточком :cry:(Изверги!) при завхозе, а потом на свалку, следовательно, очень мала вероятность найти такую микросхемку и ещё меньше найти её целой. :(
Последний раз редактировалось EdGull 14 дек 2010, 10:41, всего редактировалось 1 раз.
Причина: Устное предупреждение за излишнее цитирование.
Паяльник хороший инструмент, что-то сломалось - поможет починить, возникли проблемы - поможет их решить! =)
Makusimu

Сообщения: 10
Зарегистрирован: 10 дек 2010, 16:22
Откуда: с. Ленинское
ФИО: Блинов Максим Дмитриевич

Re: Нужна помощь с Н-мостом

Сообщение Radist » 14 дек 2010, 10:44

Если у вас есть почтовое отделение (с индексом) и к вам можно добраться круглый год, то все можно покупать в интернет-магазинах, коих множество. Приходит посылочка наложенным платежом, платите на почте денежку - и микросхемы на руках.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Нужна помощь с Н-мостом

Сообщение Makusimu » 14 дек 2010, 15:28

Radist писал(а):Если у вас есть почтовое отделение (с индексом) и к вам можно добраться круглый год, то все можно покупать в интернет-магазинах, коих множество. Приходит посылочка наложенным платежом, платите на почте денежку - и микросхемы на руках.

Готовая микросхема для новичка это конечно хорошо, открыл datasheet, посмотрел что куда паять и сделал. Я же хочу собрать Н-мост сам, мне как новичку интересен не результат, а сам процесс. :)
Vovan писал(а):кроме 315-х им нужны еще "напарники" - КТ361, такие же по виду, но с буквой по центру, прямой проводимости. Тогда получится Н.

Возможно через несколько дней у меня будут такие транзисторы. Если можете, покажите схему Н-моста на транзисторах КТ-315 и КТ-361.
Паяльник хороший инструмент, что-то сломалось - поможет починить, возникли проблемы - поможет их решить! =)
Makusimu

Сообщения: 10
Зарегистрирован: 10 дек 2010, 16:22
Откуда: с. Ленинское
ФИО: Блинов Максим Дмитриевич

Re: Нужна помощь с Н-мостом

Сообщение Vovan » 14 дек 2010, 16:12

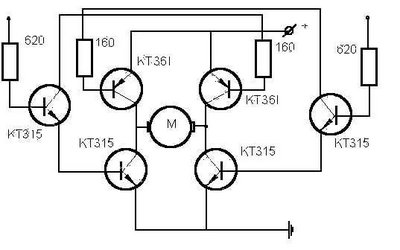

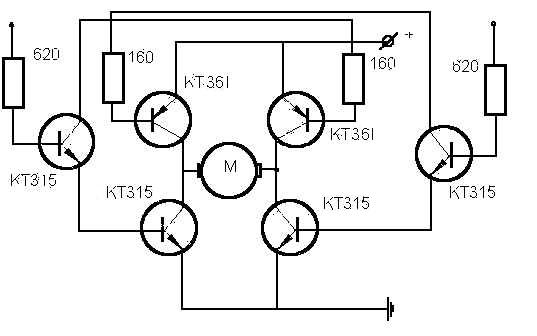

Пожалуйста :)
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помощь с Н-мостом

Сообщение Makusimu » 14 дек 2010, 16:21

Vovan писал(а):Пожалуйста :)

Спасибо! Но тему не закрываю, так как возможно я не смогу найти КТ-361. Есть же схема Н-моста где из транзисторов используются только КТ-315? :)
P.S. Прошу прощения за глупые вопросы "чайника". :)
Паяльник хороший инструмент, что-то сломалось - поможет починить, возникли проблемы - поможет их решить! =)
Makusimu

Сообщения: 10
Зарегистрирован: 10 дек 2010, 16:22
Откуда: с. Ленинское
ФИО: Блинов Максим Дмитриевич

Re: Нужна помощь с Н-мостом

Сообщение Vovan » 14 дек 2010, 16:24

ЗЫ: Вместо выходных пар транзисторов я бы рекомедовал применить пары: КТ817+КТ816 или КТ815+КТ814, а входные пусть и остаются 315-е. Тогда можно помощнее движки крутить :wink:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm
