Нужна помощь с Н-мостом

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Нужна помощь с Н-мостом

Сообщение avr123.nm.ru » 14 дек 2010, 16:33

Makusimu писал(а): Есть же схема Н-моста где из транзисторов используются только КТ-315? :)
Есть.

Половинка его выглядит вот так :D

=
Вложения
Последний раз редактировалось avr123.nm.ru 14 дек 2010, 16:38, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Нужна помощь с Н-мостом

Сообщение Makusimu » 14 дек 2010, 16:52

Vovan писал(а):ЗЫ: Вместо выходных пар транзисторов я бы рекомедовал применить пары: КТ817+КТ816 или КТ815+КТ814, а входные пусть и остаются 315-е. Тогда можно помощнее движки крутить :wink:

Прошу по внимательней прочитать моё первое сообщение. В наличии, из транзисторов, имеются только транзисторы КТ-315.
avr123.nm.ru писал(а):
Makusimu писал(а): Есть же схема Н-моста где из транзисторов используются только КТ-315? :)
Есть.

Можете её показать?

Добавлено спустя 16 минут 31 секунду:
avr123.nm.ru писал(а):
Makusimu писал(а): Есть же схема Н-моста где из транзисторов используются только КТ-315? :)
Есть.

Половинка его выглядит вот так :D

=

Уважаемый avr123.nm.ru, вы могли бы нарисовать вторую половину этого Н-моста? Я хоть схемы читать учмею, но сделать "зеркальное отражение" первой половины схемы вряд ли смогу.
Паяльник хороший инструмент, что-то сломалось - поможет починить, возникли проблемы - поможет их решить! =)
Makusimu

Сообщения: 10
Зарегистрирован: 10 дек 2010, 16:22
Откуда: с. Ленинское
ФИО: Блинов Максим Дмитриевич

Re: Нужна помощь с Н-мостом

Сообщение Vovan » 14 дек 2010, 16:58

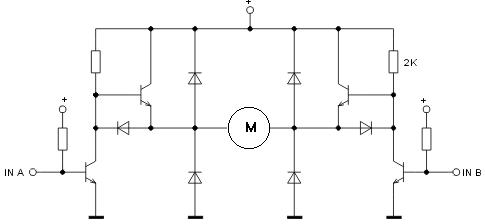

Я внимателен читая посты, а вот внимательности как раз нет кое у кого? :wink: я РЕКОМЕНДУЮ, а не предлагаю или настаиваю... Ну раз рекомендации не нужны - вот мост на одних 315 - как и мечталось. Хотелось бы и тут кое какие рекомендации прописать, но теперь воздержусь, однако :roll:
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помощь с Н-мостом

Сообщение Makusimu » 14 дек 2010, 17:04

Vovan писал(а):Я внимателен читая посты, а вот внимательности как раз нет кое у кого? :wink: я РЕКОМЕНДУЮ, а не предлагаю или настаиваю... Ну раз рекомендации не нужны - вот мост на одних 315 - как и мечталось. Хотелось бы и тут кое какие рекомендации прописать, но теперь воздержусь, однако :roll:

Прошу прощения за мою настойчивость. просто я в первый раз на вашем форуме. :oops:
На схеме изображены диоды, какие можно использовать? :pardon: И какие номиналы у резисторов?
Паяльник хороший инструмент, что-то сломалось - поможет починить, возникли проблемы - поможет их решить! =)
Makusimu

Сообщения: 10
Зарегистрирован: 10 дек 2010, 16:22
Откуда: с. Ленинское
ФИО: Блинов Максим Дмитриевич

Re: Нужна помощь с Н-мостом

Сообщение Vovan » 14 дек 2010, 17:12

Номинал резисторов зависит от напряжения питания и колеблется от 300 до 2000ом; диоды кремниевые любые маломощные токи то тут мелкие совсем... Идеально, конечно Шоттки :wink:
Однако сразу скажу: эта схема имеет жутко низкий КПД, а значит и огромные потери тока на выходе.
В свое время я эту схему одной из первых выкинул на "свалку", а вот победила именно схема которую я привел выше. Ну это я так, в качестве инф. к размышлению о мостах на биполярниках :roll:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помощь с Н-мостом

Сообщение Makusimu » 14 дек 2010, 17:21

Это моя "первая проба" и она надолго у меня не задержится. Как только обзаведусь более бОльшим набором деталей, перейду на другую схему. :)
Паяльник хороший инструмент, что-то сломалось - поможет починить, возникли проблемы - поможет их решить! =)
Makusimu

Сообщения: 10
Зарегистрирован: 10 дек 2010, 16:22
Откуда: с. Ленинское
ФИО: Блинов Максим Дмитриевич
