Как правильно подключить мосфет?

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Как правильно подключить мосфет?

Сообщение Lockdog » 10 май 2010, 00:49

Мне нужно управлять отдельным устройством с помощью мосфета - подаю на затвор лог. 1 с МК. Но устроуство подклю чается не как диод или ампочка (т.е. последовательно к сток-исток), а должен идти один провод, а земля будет общая.

Помогите, пожалуйста.
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Как правильно подключить мосфет?

Сообщение Michael_K » 10 май 2010, 02:34

думаю, мало кто что понял :)
Ключ должен отключать плюс питания от нагрузки что-ли?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Как правильно подключить мосфет?

Сообщение Myp » 10 май 2010, 10:59

конечно же это уже спрашивали

ответ есть вот там: viewtopic.php?f=11&t=3323
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15918
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Как правильно подключить мосфет?

Сообщение Lockdog » 10 май 2010, 11:35

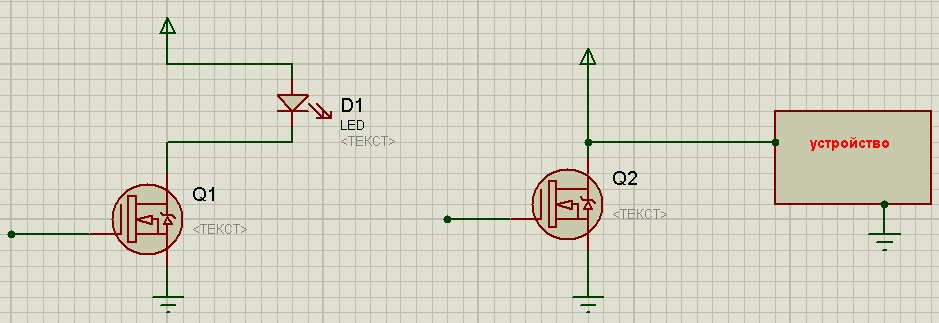

Нужно не как слева, а как справа =)
Вложения
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Как правильно подключить мосфет?

Сообщение =DeaD= » 10 май 2010, 11:39

Дымку захотелось что ли? :ROFL:
Есть более дешевые и качественные способы произвести дымок :crazy:

Добавлено спустя 1 минуту 15 секунд:
А если серьезно - возьмите P-мосфет и подключайте его как слева только сверху, тогда как раз на девайс пойдёт 1 линия выключающийся "+" питания.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Как правильно подключить мосфет?

Сообщение Lockdog » 10 май 2010, 19:42

Что значит "как слева, только сверху"?=)
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Как правильно подключить мосфет?

Сообщение =DeaD= » 10 май 2010, 20:01

Ну у P-мосфета вся полярность включения наоборот.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Как правильно подключить мосфет?

Сообщение Lockdog » 10 май 2010, 20:02

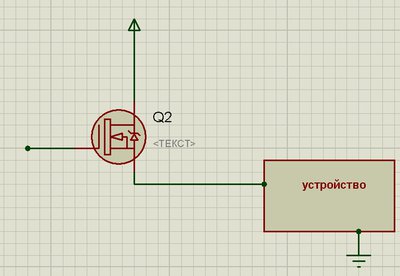

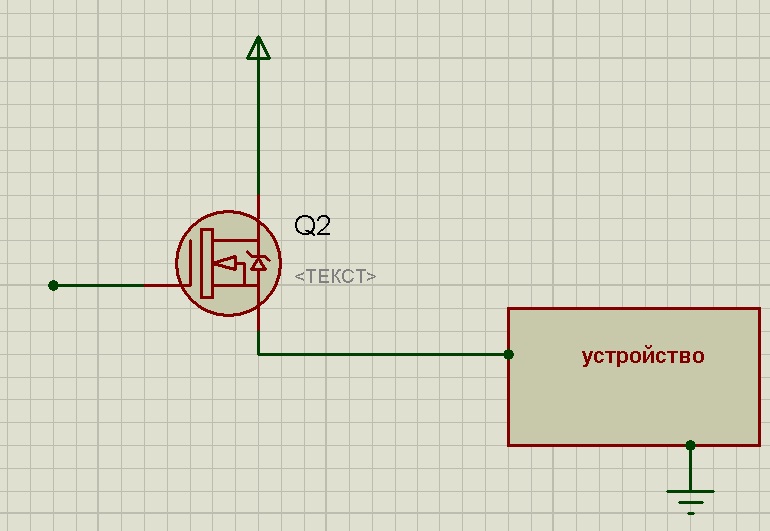

А так работать не будет?
Вложения
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Как правильно подключить мосфет?

Сообщение =DeaD= » 10 май 2010, 20:54

Будет, если на затвор подашь питание +10В. Вот только откуда ты его возьмёшь? :) Поэтому в этой схеме поменяй мосфет на P-канальный.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Как правильно подключить мосфет?

Сообщение -= Александр =- » 10 май 2010, 22:23

Делай как тут: http://www.electro-tech-online.com/atta ... s-smps.gif

Только полевик надо P-канальный. Он отрицательным напряжением управляется. Т.е. чтоб его открыть, надо чтоб на затворе было на 5-10В ниже, чем на истоке.
Учти, что на картинке компаратор - у него выход с открытым коллектором! Тоесть надо чтоб вывод МК переключался между нулем и входом, а не нулем и единицей.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Как правильно подключить мосфет?

Сообщение avr123.nm.ru » 11 май 2010, 00:01

=DeaD= писал(а):Будет, если на затвор подашь питание +10В.


Понятно написано.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как правильно подключить мосфет?

Сообщение rig » 11 май 2010, 00:24

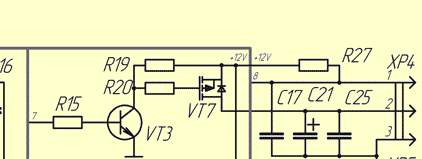

интересно, а если нужно шим аппаратный гнать?

Добавлено спустя 2 минуты 38 секунд:
такое решение емеет право нажизнь??
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Как правильно подключить мосфет?

Сообщение =DeaD= » 11 май 2010, 08:16

avr123.nm.ru писал(а):
=DeaD= писал(а):Будет, если на затвор подашь питание +10В.

Понятно написано.

Согласен, неоднозначно, надеюсь так понятней будет: "питание + еще +10В сверху"
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Как правильно подключить мосфет?

Сообщение avr123.nm.ru » 11 май 2010, 11:53

Мне и так не нравится. Потому как при питании более 15 вольт это может и убить мосфет.

Лучеше писать так как есть на самом деле :D

Для включения M-мосфет надо подать на затвор 10 вольт относительно его истока. Для P-mosfet подать минус 10 вольт.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как правильно подключить мосфет?

Сообщение rig » 11 май 2010, 12:03

понятно что надо сделать, вопрос как это сделать.
как закрыть мосфет правильно, достаточно разрядить затвор через резистор?
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

След.
