Как правильно подключить мосфет?

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Как правильно подключить мосфет?

Сообщение avr123.nm.ru » 11 май 2010, 12:18

да.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как правильно подключить мосфет?

Сообщение Lockdog » 11 май 2010, 14:16

У меня стоит мосфет IRL620 - его затвором можно управлять логическими уровнями без дополнительных драйверов. Разве нельзя подключить нагрузку к истоку и при этом чтобы он открывался от тех же +5В?
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Как правильно подключить мосфет?

Сообщение rig » 11 май 2010, 15:17

нарисуй картинку, не очень понятно что и как управляешь, и полярность лень гуглить
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Как правильно подключить мосфет?

Сообщение Lockdog » 11 май 2010, 15:34

http://pdf1.alldatasheet.com/datasheet- ... RL620.html - вот ДШ на этот мосфет, а подключать хочу, как на этой картинке:
posting.php?mode=reply&f=16&t=8092#pr162414
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Как правильно подключить мосфет?

Сообщение rig » 11 май 2010, 15:43

чтоб верхним плечом управлять нужен Р мосфет, или накачивать драйвером +5 напругу относительно стока на затворе N для мосфета. разрисуй напряжения, а то все еще не понятно что к чему. Если н анагрузке будет +5 то мосфет наверно неоткроется или в линейный режим уйдет.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Как правильно подключить мосфет?

Сообщение boez » 11 май 2010, 16:14

Lockdog писал(а):У меня стоит мосфет IRL620 - его затвором можно управлять логическими уровнями без дополнительных драйверов. Разве нельзя подключить нагрузку к истоку и при этом чтобы он открывался от тех же +5В?


Тебе нужно приложить +5 В к затвору относительно истока. Пусть исток подключен к нагрузке, сток - к источнику питания например +10 В, и к затвору приложено отпирающее напряжение +5 В. Транзистор открыт. На его истоке - почти +10 В, минус небольшое падение. Значит на затворе - +15 В относительно земли. А если транзистор закрыт, на затворе 0 В относительно истока, на истоке тоже 0 В (нагрузка обесточена) - на затворе 0 В относительно земли. Вот и получается, что в такой схеме на затвор нужно подавать 0 В для закрытия и +15 В для открытия. Это при питании в 10 вольт. При более высоком напряжении питания нужно еще и ограничивать скорость нарастания напряжения на затворе, потому как подав резко на затвор вольт 30, можно и спалить транзистор (напряжение истока не успеет резко вырасти например из-за емкости нагрузки).

В общем, посмотри типовые схемы тех же H-мостов, там решаются ровно те же задачи. То, что ты хочешь сделать, называется в терминологии мостов "верхним" ключом - это ключ между плюсом питания и нагрузкой. Его можно делать на N-канальном полевике, имея те проблемы, о которых я написал выше, или на P-канальном полевике - для этого нужен гораздо более простой драйвер, на затвор при питании +10 В нужно подавать +10 В для закрытия и +5 В для открывания, а можно вообще для открывания подавать 0 В (если полевик допускает такое напряжение между истоком и затвором), а сигнал 0..+10 получить намного проще, чем 0..+15.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Как правильно подключить мосфет?

Сообщение Duhas » 11 май 2010, 16:21

как вариант - поставить ДЦ ДЦ развязанный и оптопары... и забыть о проблемах с напряжением на затворе....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Как правильно подключить мосфет?

Сообщение rig » 11 май 2010, 16:59

всеравно рисовать надо, я пока сдесяток листочков не нарисовал, ни фига не понял.
Потом купил Р мосфет и управляю плюсом вентилятора ПК. Подобная схема на прошлой странице.
но Тут требуется дополнительный транзистор, иначе в МК пойдет обратка до 12 В.

Добавлено спустя 5 минут 41 секунду:

вот такой принцип
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Как правильно подключить мосфет?

Сообщение avr123.nm.ru » 11 май 2010, 19:00

Lockdog писал(а):У меня стоит мосфет IRL620 - его затвором можно управлять логическими уровнями +5 В ?


Относительно чего ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как правильно подключить мосфет?

Сообщение Romikgy » 11 май 2010, 21:20

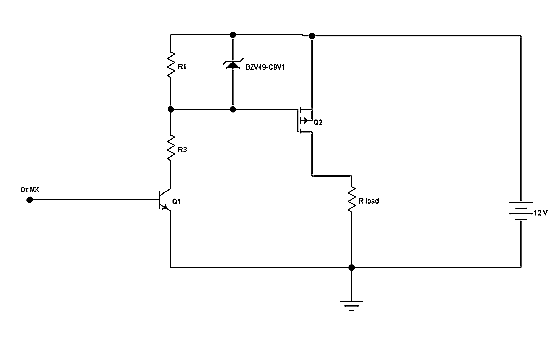

а если так?
Вложения
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: Как правильно подключить мосфет?

Сообщение avr123.nm.ru » 11 май 2010, 21:40

от компонентов зависит и транзистор нужен с встроеным резистором или резистор в базу или полевик типа 2N7000
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как правильно подключить мосфет?

Сообщение -= Александр =- » 12 май 2010, 00:48

Все от нагрузки зависит. Если мощность большая - то через резистор он медленно закрываться будет и на транзисторе большая мощность выделится...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Как правильно подключить мосфет?

Сообщение Romikgy » 12 май 2010, 00:55

вместо входного биполярного , можно поставить полевой (послабше) MOSFET
и забыть о резюках ( включив подтяжку внутри МК)
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: Как правильно подключить мосфет?

Сообщение boez » 12 май 2010, 01:03

Romikgy писал(а):а если так?

Да, вот так можно, причем если Ugs_max полевика ниже напряжения питания нагрузки, то R3 можно исключить. R1 подбирается исходя из требуемых скоростных характеристик и емкости затвора Q2. Понижая сопротивление R1, получаем более быстрое закрывание (меньше рассеивается на транзисторе при закрывании), но и большую рассеиваемую мощность на R1 в открытом положении.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Как правильно подключить мосфет?

Сообщение Lockdog » 24 май 2010, 09:32

На сайте pcports.ru есть вот такое включение n-канального мосфета:

Будет ли такое работать?
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин
