Как правильно подключить мосфет?

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Как правильно подключить мосфет?

Сообщение avr123.nm.ru » 24 май 2010, 09:50

Наверно рисовальщик на голове стоял ваяя.

Написаного выше ИМХО достаточно чтобы понять будет ли работать эта схема.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как правильно подключить мосфет?

Сообщение Lockdog » 24 май 2010, 11:47

Да даже если на голове стоял=) Мне немного непонятно, почему между лампой и истоком к "земле" подведено

Добавлено спустя 9 минут 50 секунд:

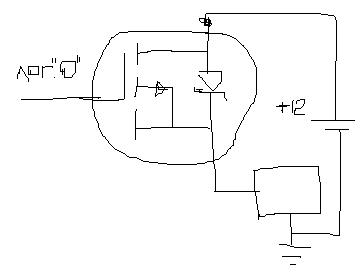

Извиняюсь за рисунок в paint'e)))
В общем, если я p-канальный так подключу и буду на затвор подавать лог. 0 с МК, то будет работать?
Вложения
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Как правильно подключить мосфет?

Сообщение Michael_K » 24 май 2010, 12:06

нет.
Во-первых, он у вас вверх ногами (ток через диод потечет).
Во-вторых, он не закроется логической единицей.
ну или нужно, чтобы "лог 1" была 12 вольтовая.
Последний раз редактировалось Michael_K 24 май 2010, 12:54, всего редактировалось 1 раз.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Как правильно подключить мосфет?

Сообщение avr123.nm.ru » 24 май 2010, 12:46

Lockdog писал(а):Да даже если на голове стоял=) Мне немного непонятно, почему между лампой и истоком к "земле" подведено


Дак возьмите понятную схему из даташита на полевик.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как правильно подключить мосфет?

Сообщение Lockdog » 24 май 2010, 20:44

Проблему решил без мосфета =)
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин
