Управление сервопривода от компьютера

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Сообщение -= Александр =- » 27 окт 2005, 12:32

KiCom писал(а):Вообще до того как я нашел этот форум я думал что програмирование контролеров это вообще темный лес, а оказываеться все достаточо просто и понятно.


Темный лес тоже будет...  :roll: Но тут тебе помогут разобраться!  :wink:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение ASin » 27 окт 2005, 15:04

-= Александр =- писал(а):Без кварца конечно заработает, но для связи по COM-порту надо частоту специфическую иметь...

Надо?
У меня attiny2313 на встроенных 8 МГц работает, проблем с ком-портом не замечено...
ASin

Сообщения: 155
Зарегистрирован: 18 дек 2004, 03:14
Откуда: Москва

Сообщение KiCom » 27 окт 2005, 17:42

Я лучше куплю кварц чем потом огрестись с проблемами.
KiCom

Сообщения: 345
Зарегистрирован: 22 окт 2005, 11:15
Откуда: Красноярск

Сообщение ASin » 27 окт 2005, 17:58

KiCom писал(а):Я лучше куплю кварц чем потом огрестись с проблемами.


Логишно  :)
Мне просто самому интересно -- в чём выражаются эти проблемы и видел ли их кто-нибудь?
ASin

Сообщения: 155
Зарегистрирован: 18 дек 2004, 03:14
Откуда: Москва

Сообщение -= Александр =- » 27 окт 2005, 18:57

ASin писал(а):У меня attiny2313 на встроенных 8 МГц работает, проблем с ком-портом не замечено...


Э... Ну не знаю... Вот будешь ты массив через него гнать и проявится смещение частот... Один-два байта то и так пролезут. А с кварцем все стабильно будет.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение KiCom » 28 окт 2005, 15:30

Пока завтра поеду в поисках кварца, а пока решил сделать програматор чтоб без дела не сидеть :), посмотрел на вашем сайте Александр, схемку програматора, возник вопрос, ножку LPT под номером 2 соединяем с ножкой 12 также поступаем и с 3 и 11 ножкой? Остальные проводки друг с другом не пересекаються. Поправтье если что не так.
KiCom

Сообщения: 345
Зарегистрирован: 22 окт 2005, 11:15
Откуда: Красноярск

Сообщение -= Александр =- » 28 окт 2005, 18:20

Да, все правильно.
А мне надо бы тот раздел в нормальный вид привести, а то так и заброшен в тестовом режиме...   :oops:
Если найду - выложу схемку и плату для буферного программатора, влезающего внутрь корпуса разъема...  :wink:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение KiCom » 29 окт 2005, 12:13

Ну все наконец-то, я купил все детали, что были нужны, Кстати я тут понял что теперь я знаю все радио магазины в нашем городе :)
Что делаем дальше?
KiCom

Сообщения: 345
Зарегистрирован: 22 окт 2005, 11:15
Откуда: Красноярск

Сообщение KiCom » 31 окт 2005, 20:00

Что-то все молчат. Странно. Вообще наблюдаю какоето падение активности на всех форумах, может что случилось а я не знаю?
KiCom

Сообщения: 345
Зарегистрирован: 22 окт 2005, 11:15
Откуда: Красноярск

Сообщение -= Александр =- » 01 ноя 2005, 00:37

Выходные были... Найду время - накидаю тебе схемку как все это собрать. У тебя макетная плата или будешь печатную делать?
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение KiCom » 01 ноя 2005, 15:44

Макетая плата, просто подумал как я буду сверлить 20 дырок под МК с очень большой точностью, и купил макетку
KiCom

Сообщения: 345
Зарегистрирован: 22 окт 2005, 11:15
Откуда: Красноярск

Сообщение KiCom » 02 ноя 2005, 14:35

Решил проверить правильно ли я собрал програматор, делал как написано на твоем сайте, но при попытке нажать на кнопку read device вылетает окошечко Device mssing or unknown device(-24) и три кнопочки, Abort, Retry, Ignore. Жму retry он выдет тоже самое, если еще раз нажать retry он что -то читает и говорит все в порядке. Как это нормально или нет, кстати МК можно выбрать только ATS902313 а у меня AT2313 может из за этого ?
KiCom

Сообщения: 345
Зарегистрирован: 22 окт 2005, 11:15
Откуда: Красноярск

Сообщение -= Александр =- » 03 ноя 2005, 00:24

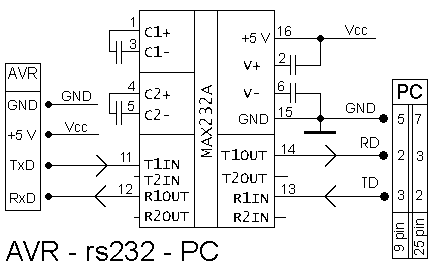

Попробуй че-нить в БИОСе про LPT поковырять, может поможет... А может просто длина кабеля большая или питание слабовато... Если МК шъется и читается - все ОК. Вот схемка как к нему порт цеплять.
Внимательно смотри + и - кондеров, на схемке че-то не нарисовано, на названиях выводов понятно.
Вложения
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение KiCom » 03 ноя 2005, 11:18

Хм, питания да у меня его вообше нет :) надо исправить, кстати какие использовать стабилизаторы, у меня есть КРЕН но нои сами по себе много жрут, на первое время и их хватит но всетакие. И еще вопрос, наверно глупый но всетаки, на схеме показано как можно подключить и к LPT, и к COM, или все оба сразу надо подключать?
KiCom

Сообщения: 345
Зарегистрирован: 22 окт 2005, 11:15
Откуда: Красноярск

Сообщение -= Александр =- » 03 ноя 2005, 12:37

Не, это только для кома. Просто бывают разъемы разные 9 и 25 пиовые. 25 обычно на старых компах бывают, на новых оба по 9 ставят...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич
