Дальномер из сидирома...

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Дальномер из сидирома...

Сообщение GIGOLAS » 29 дек 2009, 12:33

Всем привет, возник вопрос. После просмотра конструкций головок схемотичных дальномера и пирометра, в интернете. Пришол к выводу что головка в СД приводе зделана по такой же аналогии. Единственые из отличия что стоит оптичиская система подвижная, приемный блок с маленькой разрешаюшей способностью и сфокусирован лазер на небольшое растояние.

Я понимаю что это звучит все бредом, но может все так рядом и просто что не замечаем. Я думаю может кто возметца из более грамотных людей иследовать этот вопрос?

Извиняюсь за ошибки.
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Дальномер из сидирома...

Сообщение Master » 29 дек 2009, 12:50

Не возьмется, у нас тут оптиков нет.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Дальномер из сидирома...

Сообщение GIGOLAS » 29 дек 2009, 13:00

Поидее снять линзу около лазера, если приклеена то отодрать или поставить от указки лазер. Выдрать подвижную оптическую систему и приемный детектор и посмотреть какие будут изменения в окне детектора при пересикании луча. Скорее всего нужно делать типа доплеровского метода. Посылаем пачки одинаковых импульсов 2000 в секунду и смотрим изменения на детекторе. Просто нет того что раздербанить и попробовать :( у меня.

Еше нипокидают чуства, что потребуюца минимальные переделку головки,выкинуть пару линз или замена лазера если линза встроена .
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Дальномер из сидирома...

Сообщение Angel71 » 29 дек 2009, 15:21

если поменять лазер на диод, как поведут себя зеркала? :) есть подозрения, что с отражением будут нюансы, там же не обычное зеркало. и второе, это конструкция модулей от сидюка к сидюку очень сильно отличается, ну и компоненты тоже.
GIGOLAS, старые/(полу)убитые сидюки вы можете попробовать поискать на компьютерных сервисах и в отделах бу, как правило сервисникам из сидюков ничего не нужно, так что целиком могут и отдать.
Аватара пользователя
Angel71

Сообщения: 9229
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Дальномер из сидирома...

Сообщение Myp » 29 дек 2009, 15:33

GIGOLAS писал(а):После просмотра конструкций головок схемотичных дальномера и пирометра, в интернете.

так вот сюда и выложи эти конструкции
я чото например никакой аналогии в головке сидюка и дальномере не наблюдаю...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Дальномер из сидирома...

Сообщение Ворон » 29 дек 2009, 16:28

не хочется расстраивать но дальнометра из сидюка никогда не получится,
причины приведу на вскидку чуть ниже
1)полная соосность излучателя и приемника (условие конструктивное для сидюка),а для доплера нуна хоть какое-то не соосное расположение их.
2)лазер слаб в сидюке его поглощает атм воздух. прощ принять поток излучения от спички за 10 м чем от того лазера за 3 м
3) микроскопы делают из сидюков, а вот дальнометры из микроскопа?))))
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Дальномер из сидирома...

Сообщение Myp » 29 дек 2009, 16:39

несоосно в дальномере блик
там система зеркал и призма

колёсиком можно регулировать несоосность :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Дальномер из сидирома...

Сообщение Master » 29 дек 2009, 16:53

3) микроскопы делают из сидюков,

Это как?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Дальномер из сидирома...

Сообщение Myp » 29 дек 2009, 17:02

ну так
вместо диска препарат кладут и сканируют поверхность :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Дальномер из сидирома...

Сообщение Master » 29 дек 2009, 17:48

И что получается, какое увеличение?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Дальномер из сидирома...

Сообщение GIGOLAS » 29 дек 2009, 19:12

Как будет сидюк свободный помучаю его. Малоли :) получица или нет но результат важнее чем просто разговоры. Скорее всего придеца какойнить ДВД-РВ, у него поидее недолжны линзы помутнеть от более мошного лазера. Я надеюсь что всеже ктонить попробует и небудет пустого разговора :) :oops:

Добавлено спустя 2 минуты 9 секунд:
Master писал(а):И что получается, какое увеличение?
была какаято передача, микробов расматривали. Клали пластинку и сканировали :) сделал какойто школьник 5 или 6 класса. :)

Добавлено спустя 6 минут 14 секунд:

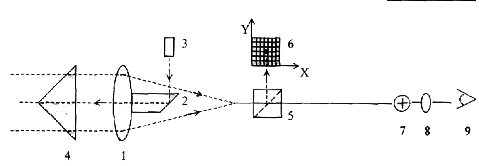

у геодезистов

условные обозначения:
1. Объектив
2. Зеркало
3. Излучатель Track
4. Отражатель
5. Зеркальная призма
6. Сенсор ccd с ноль пунктом
7. Сетка нитей
8. Окуляр
9. Глаз наблюдателя
Вложения
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Дальномер из сидирома...

Сообщение Myp » 29 дек 2009, 19:22

все эти компоненты вполне доставабельны, вот только не понятно что за отражатель?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Дальномер из сидирома...

Сообщение GIGOLAS » 29 дек 2009, 19:25

Myp писал(а):все эти компоненты вполне доставабельны, вот только не понятно что за отражатель?


как я понимаю просто треугольная призьма, чтоб расеять лучь чтоб не вточке был. Как я и писал, что консткукция напоминает лазерную головку с сд привода. :)
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Дальномер из сидирома...

Сообщение Ворон » 30 дек 2009, 20:27

вот не стыдно схему уровня! за схему дально метра выдавать?)))
Гы гы три непонятки на рисунке вызвали подозрение что там уровень нарисован
непонятки с лева на право перечисляю)
1)почему нет расхождения до-после призмы4?
2)или пусть еще линзу в точке фокуса от линзы 1 рисуют, или пусть рисуют фокусирование на экране!!! :x
3)интересно как это они лазер через линзу1 ухреначили не получив расхождения?))

дурят людефф дурят!!геодезисты))))))))) :ROFL:

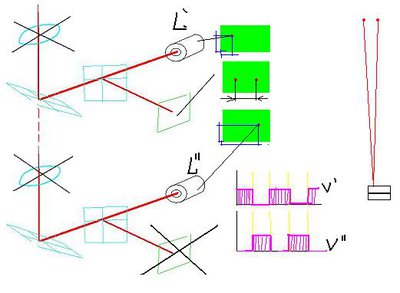

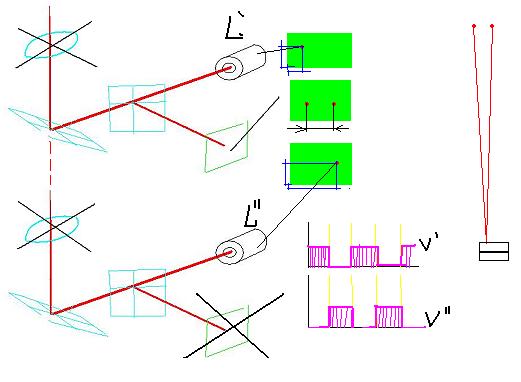

придется самому прилично и легко создаваемое рисовать..
Вложения
.JPG
неприлично, но смешно)))
Последний раз редактировалось Ворон 30 дек 2009, 22:02, всего редактировалось 1 раз.
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Дальномер из сидирома...

Сообщение Myp » 30 дек 2009, 21:55

ты разве не знаешь что лучи которые проходят строго в центре линзы не преломляются?
там просто очень тонкий луч лазера идёт в самом центре линзы без искажений :lol:

ну или линза такая, в центре сполирован плоский пяточёк 3х3 мм :crazy:

у меня кстати накопилась куча разных зеркалец и призмочек разной степени отражательности/полупрозрачности
но знаний не хватает на оптический дальномер :(
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
