Ну ничего, не расстраивайся, со всеми бывает Я наверно квадратный метр текстолита извёл пока не выработалась привычка зеркалить картинку перед печатью

повесь ее над рабочим местом.. она будет тебе шептать: "а ты отзеркалил эту плату?"

ага ей есче поставить МК и прошить чтоб она шептала

+100 у нас нынешний выпуск постебалсо )) препод у нас есть повернутый на документации....

ща пойду распечатаю и повешу в рамочку

А вот вы смеетесь - а я давно плат не делал, а пару недель назад понадобилось мелкую схемку на тиньке сделать. Причем не дома, нифига нету, радиорынка там тоже нету, пошел в хозмаге купил купороса (если кто не знает - платы можно травить смесью 1:1 поваренной соли и медного купороса, существенно дольше чем хлорным железом - но таки можно). Нарисовал, распечатал на рекламке (когда-то на заправке ее дали, вот пригодилась ), проутюжил, протравил (часов 5 травилось, раствор один раз менял на свежий и теплый для ускорения) - и на тебе, забыл отзеркалить. Ждать еще 5 часов было влом. Че делать? Взял пинцет, вывернул ноги тиньки (SOIC) на другую сторону, у полевичков (SOT-23) тоже вывернул, и запаял это все другой стороной. Разъем PLD-10 запаял как есть - а на шлейфик программатора наколол еще одну IDC-10, распушив шлейф и поменяв четные жилки с нечетными. Все заработало

Так что вердикт "перетравливать" не всегда однозначен

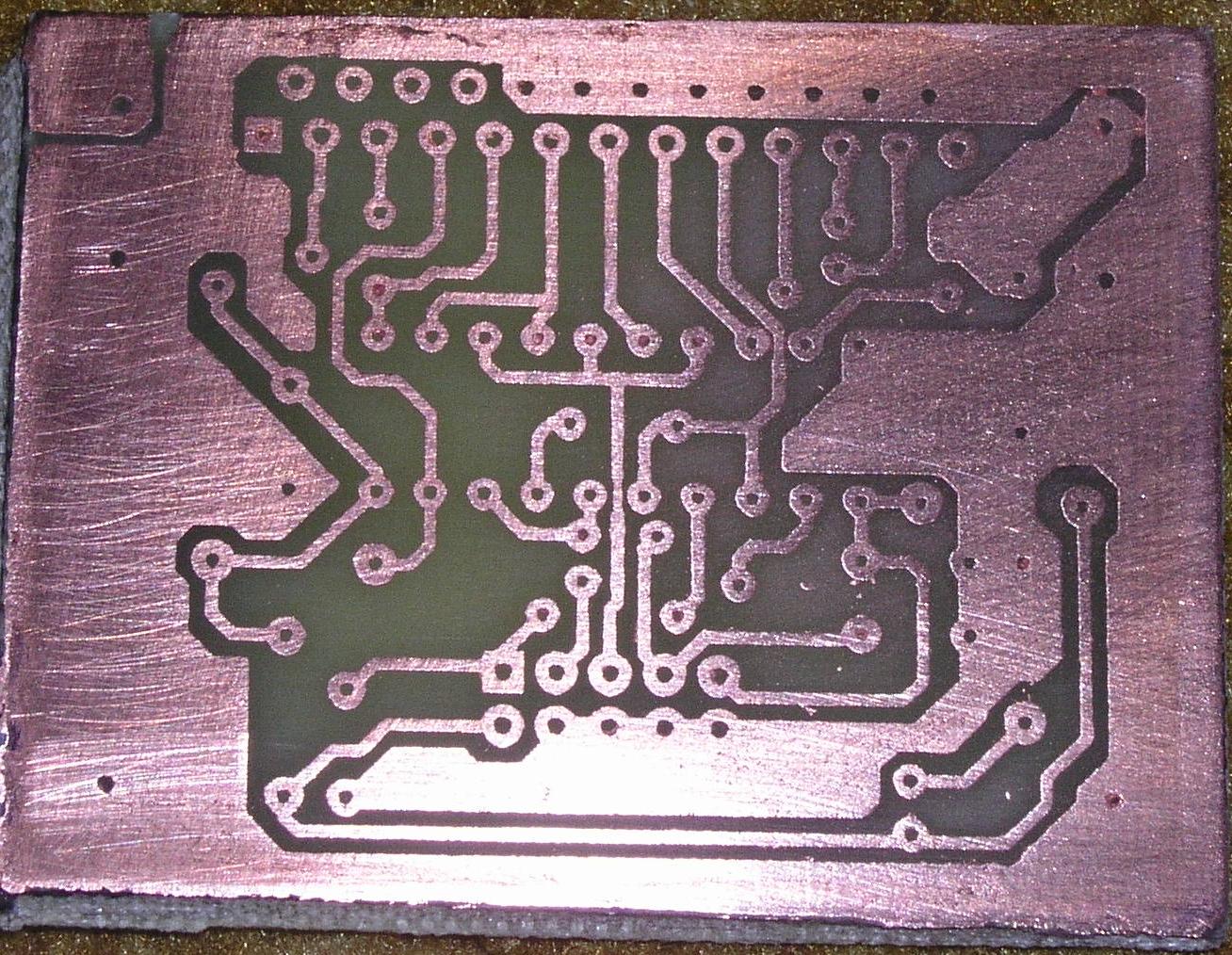

кулер 23 писал(а):немного корявенькие дырочки.

Даже при наличии отверситий в меди НАДО КЕРНИТЬ ! отверстия. Удобно метчиком маленьким и легким молоточком, но можно любым острым бойком.

Тогда сверло не будет "гулять". Сверла надо нормальные. Можно почтой заказать.

Добавлено спустя 2 минуты 54 секунды:

boez писал(а): вердикт "перетравливать" не всегда однозначен

Не надо преретравливать и ноги выворачивать не надо !

Просто детали паять на ЭТУ ЖЕ ПЛАТУ но со стороны меди. Всего и делов то.

boez писал(а):Взял пинцет, вывернул ноги тиньки (SOIC) на другую сторону, у полевичков (SOT-23) тоже вывернул, и запаял это все другой стороной.

Не обольщайся, ты не первопроходец в таких делах

Добавлено спустя 1 минуту 25 секунд:

avr123.nm.ru писал(а):Просто детали паять на ЭТУ ЖЕ ПЛАТУ но со стороны меди. Всего и делов то.

А SOIC и SOT-23 ни о чём не говорят?

Дак гдеж они на его плате то ?

Я тоже сначала подумал, что avr123 про мою плату
Согласен - для этой платы можно просто детали запаять со стороны меди. У меня было хуже - плата однослойка без отверстий, под смд полностью (да, я извращенетс - я паяю штыревые PLD на плату без отверстий, у них резко ухудшается надежность - если неправильно приложить усилие, отрывается от платы вместе с дорожками - но зато ничего сверлить не надо )

Но все же имеющуюся плату рекомендую таки перетравить, немного увеличив размеры контактных площадок.

...да, я извращенетс - я паяю штыревые PLD на плату без отверстий...

Хотелось бы на это взглянуть

а вот эта схема рабочая???

ого danger ты где ее нарыл??

вот правильная ПП

На рисунке же написано: myrobot.ru
