Re: схема с ATmega8

Сообщение avr123.nm.ru » 26 окт 2009, 11:30

кулер 23 писал(а): на счет лака что надо сделать? я плохо понял
Перечитай, подумай.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: схема с ATmega8

Сообщение Yuraskas » 26 окт 2009, 12:05

Ничо платка, неплохо сделано... А если где тонера нет на дорожках - можно обычным маркером для CD-дисков подкрасить.
Ты приснись ей, ангел белый, пусть ей будет хорошо...
Аватара пользователя
Yuraskas

Сообщения: 119
Зарегистрирован: 20 июл 2009, 13:59
Откуда: Канск

Re: схема с ATmega8

Сообщение кулер 23 » 26 окт 2009, 13:19

тама везде тонер :) извените за фотку буду пробовать уменшать. щас еще фотика нету нормального вечером будет

Добавлено спустя 53 минуты 22 секунды:

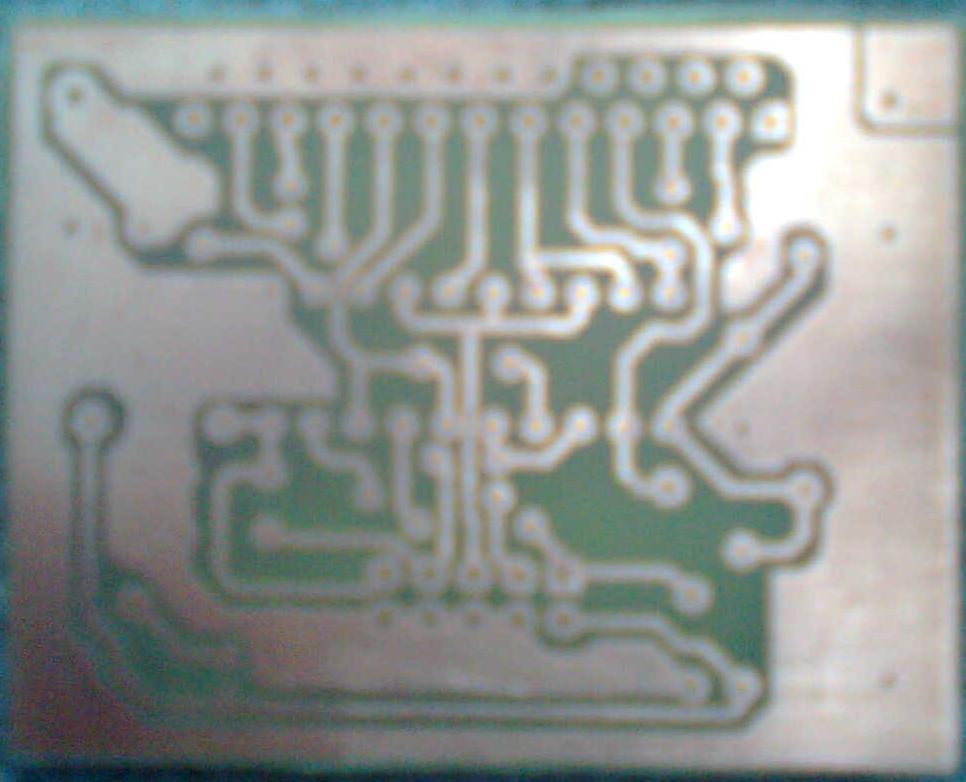

вот что получилось (фоткал на телефон)
Вложения
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: схема с ATmega8

Сообщение avr123.nm.ru » 26 окт 2009, 13:27

C почином ! :good:
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: схема с ATmega8

Сообщение Yuraskas » 26 окт 2009, 13:55

Макросъёмочку бы на телефоне включить, если есть... А плата очень даже весьма!.. :good: Местами кажется не протравилось между пятаками, или мне кажется? А ширина дорожек какая?
Ты приснись ей, ангел белый, пусть ей будет хорошо...
Аватара пользователя
Yuraskas

Сообщения: 119
Зарегистрирован: 20 июл 2009, 13:59
Откуда: Канск

Re: схема с ATmega8

Сообщение кулер 23 » 26 окт 2009, 14:09

все просверлил и пролудил :Yahoo!: сёдня на фотик сниму покажу
Последний раз редактировалось кулер 23 26 окт 2009, 16:50, всего редактировалось 1 раз.
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: схема с ATmega8

Сообщение torip3ng » 26 окт 2009, 14:47

можно ли в данной схеме использовать ИК-диоды и ИК-фототранзисторы?
и расскажите пжлс подробней про подтяжку ресета
torip3ng

Сообщения: 2
Зарегистрирован: 26 окт 2009, 14:20
Откуда: Севастополь

Re: схема с ATmega8

Сообщение avr123.nm.ru » 26 окт 2009, 14:59

ОЧЕНЬ подробно про подтяжку RESET написано на - http://avr123.nm.ru/07.htm :ROFL: там еще и про блокировку конденсатором написано.

torip3ng писал(а):Можно ли в данной схеме использовать ИК-диоды и ИК-фототранзисторы ?

Да. Но ИМХО лучше подключить коллектор транзистора к + 5 вольт а в эммитере резистор 220 ом заменить на 10 кОм ( возможно подобрать придется ).

И топик этот прочитать с начала.

кулер 23 писал(а):все просверлил и пролудил :Yahoo!: сёдня на фотик сниму мпокажу


Ну всё ... можно курс начинать писать или книгу сразу - "как сделать супер пупер робота".
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: схема с ATmega8

Сообщение MegaBIZON » 26 окт 2009, 15:11

ну радуется человеr достигнутому, чего издевацца-то :no:

кстати, чё это в данной теме то одна буковка, то другая порой света разного, а то и толстая бывает?.... В постах ковырялся: - ага, выделено тегами :pardon: Сначала подумал, что Кулер балуется, но теперь и у Авээра та же фигня...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: схема с ATmega8

Сообщение avr123.nm.ru » 26 окт 2009, 15:12

Я не издеваюсь ! Я как Ульянов - светлый путь подсказываю.

Буквы я выделил по тому, что человечек выше кому то замечания делал про "учи русский".
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: схема с ATmega8

Сообщение MegaBIZON » 26 окт 2009, 16:49

А.. это ты балуешься :) Ну ладна :pardon:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: схема с ATmega8

Сообщение кулер 23 » 26 окт 2009, 18:41

avr123.nm.ru писал(а):
Буквы я выделил по тому, что человечек выше кому то замечания делал про "учи русский".

Я прост спешил :oops:

Добавлено спустя 1 час 48 минут 6 секунд:

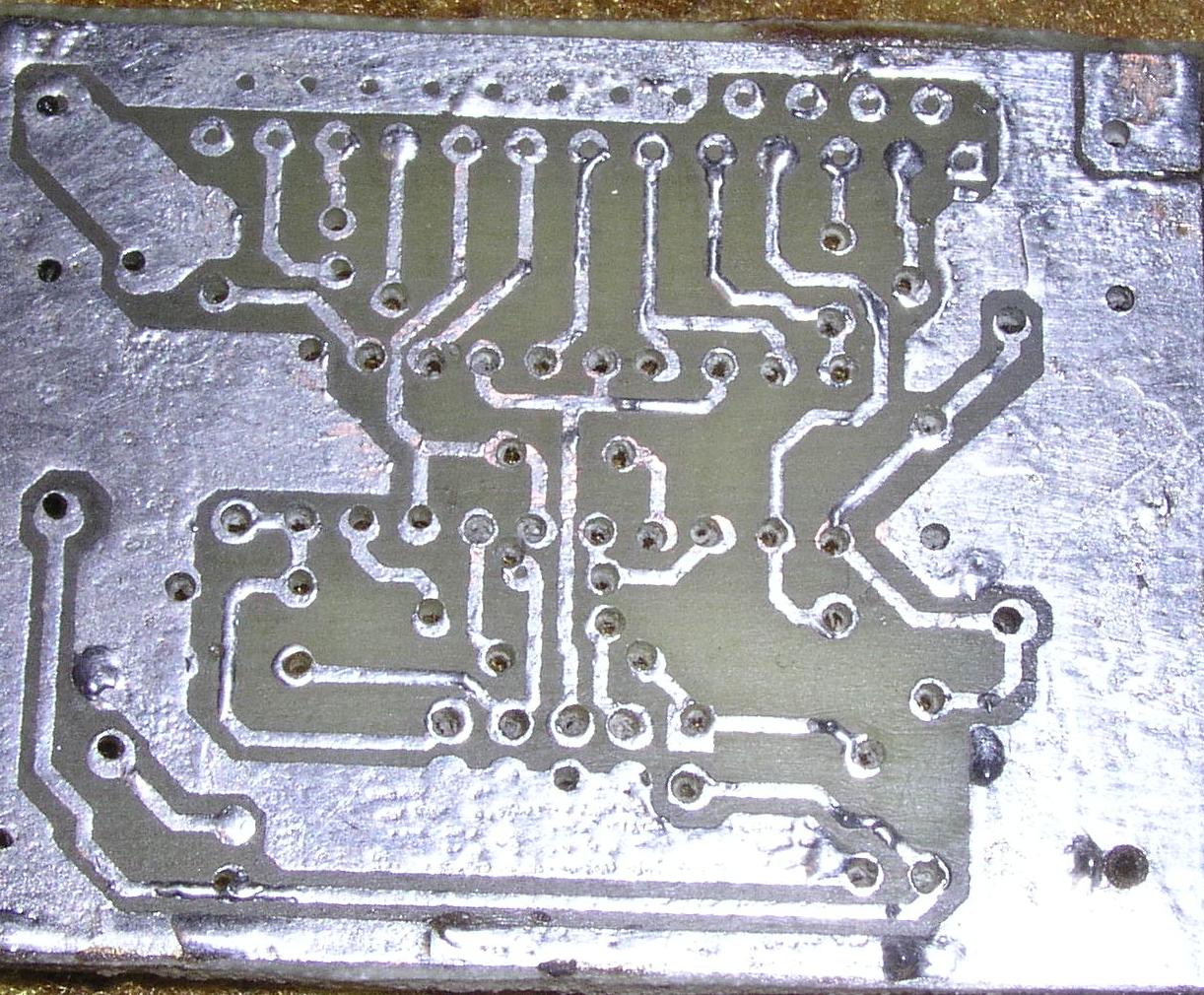

вот :oops: немного корявенькие дырочки.

Добавлено спустя 1 минуту 9 секунд:
научился кастрировать картинки :Yahoo!:
Вложения
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: схема с ATmega8

Сообщение yak-40 » 26 окт 2009, 18:57

Площадки надо было делать побольше, а сверло брать потоньше. :)

Добавлено спустя 1 минуту 35 секунд:
Плата в зеркальном виде сделана или мне это кажется :shock:
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: схема с ATmega8

Сообщение Yuraskas » 26 окт 2009, 19:02

Мде... это не сверло, это бур! Ощущение такое, будто отверстия сверлились по разметке с противоположной стороны, разметки, естесственно, не совпали :)
Ты приснись ей, ангел белый, пусть ей будет хорошо...
Аватара пользователя
Yuraskas

Сообщения: 119
Зарегистрирован: 20 июл 2009, 13:59
Откуда: Канск

Re: схема с ATmega8

Сообщение кулер 23 » 26 окт 2009, 19:19

yak-40 писал(а):Плата в зеркальном виде сделана или мне это кажется :shock:

да зеркально
Yuraskas писал(а):Мде... это не сверло, это бур! Ощущение такое, будто отверстия сверлились по разметке с противоположной стороны, разметки, естесственно, не совпали

ну я прост цангу сломал

Добавлено спустя 4 минуты 49 секунд:
yak-40 писал(а):Плата в зеркальном виде сделана или мне это кажется :shock:

Кажись дошло. где тут смайлик ДИПРЕСИИ :zevok: :durak:

Добавлено спустя 5 минут 50 секунд:
Ну как говорил avr123.nm.ru Лишняя попытка - полезный опыт
