ну а теперь найди одно отличие

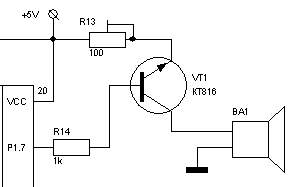

СТРЕЛКА ЭММИТЕРА ДОЛЖНА БЫТЬ К БАЗЕ ! А резистор R13 перенести к динамику - тогда транзистор будет ключем работать а не в линейном режиме. avr123.nm.ru

vj-nike писал(а):...Транзистор VT1 служит ключом. Он периодически подсоединяет динамик В1 к источнику питания 3,2 В (допускается 2,7...4,8 В). Частота коммутации ключа находится в звуковом диапазоне. Переменным резистором R4 регулируют громкость. Он может быть заменен постоянным резистором или перемычкой. Если громкости покажется мало, следует добавить еще одну батарею питания.

все правильно, сомнений не вызывает.

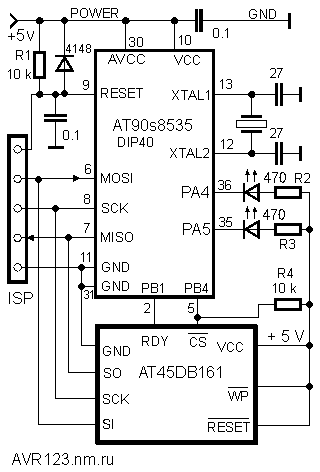

я делаю ресет как тут нарисовано:

vj-nike писал(а):Дайте, пжалста, вами проверенные схемы подключения к 9В акк. МК, L293 и моторчиков.

вполне рабочаяя схема, сам же говорил что работает от разных источников, дело в напряжении питания МК.
если действительно хочешь чтоб помогли то отвечай на все вопросы подробно.

ну а теперь найди одно отличие

ну нашел... стрелочки в разные стороны нарисованы на коллекторах
где можно получиь медальку?

EdGull писал(а):ну нашел... стрелочки в разные стороны нарисованы на коллекторах
где можно получиь медальку?

Ни где - это эмиттер, а не колектор.

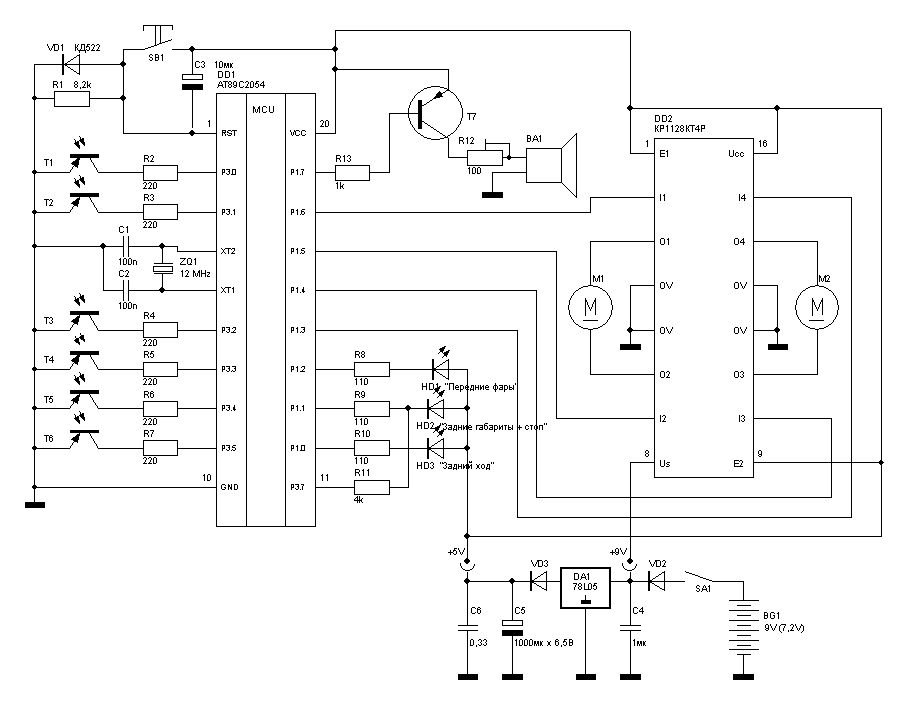

Исправил схему с верху. ИМХО подстроечник лучше постоянным резистором заменить.

Вот, исправил.

Добавлено спустя 37 секунд:
смогу помучать машинку только сегодня ночерам...

Ну убери VD3...

Убрал я VD3 и VD2 - все та-же картина...

А чего это мы тут демогогию развели?

Задача ода была:
Есть 9В аккумулятор, из него нужно организовать 2 помехозащищенных выхода - на 5В и 9В.
Я так пологаю, что постояльцы форума сделали уже не по одному роботу. Неужели никто не решал этой задачи?
Дайте, пожалуйста, ваши варианты подпитки похожих схем, а если уже они не заработают, то значит буду искать проблему в другом.. Например, в подключении VT1 или ИК-светодиодов...

блин, поставь второй стабилизтор для драйвера

vj-nike писал(а):Я так пологаю, что постояльцы форума сделали уже не по одному роботу. Неужели никто не решал этой задачи?

зря так думаешь.
постояльцы просто знают фразу "простите мужики, сам дурак" и немножко ответственней к советам относятся.

Добавлено спустя 2 минуты 22 секунды:

vj-nike писал(а):Убрал я VD3 и VD2 - все та-же картина...

какая? напряжения какие?
точно 78L05 стоит ? меня мучают сомнения.

а ты помнишь, что у 78L05 нумерация с хвоста поезда?....
