На батарее 9В, если двигатели не подключены, то после 78L05 - 4,9В.
Если подключить другую батарейку 9В к выв.8 DD2, то на двигатели подается +/- 8В.

Добавлено спустя 1 минуту 49 секунд:
VD2 - 1N4148.
Это фототранзисторы ИК диапазона. На схеме просто не указаны ИК диоды.
Получаестя ИК бампер.

фототранзисторы я понимаю, зачем питать ноль МК через фототранзистор??????
есть излучение есть 0 ? земля долна просто быть

rig писал(а):

rig писал(а):сколько на вольт батарее с моторами?

Добавлено спустя 5 минут 38 секунд:
слухай, у тебя схема только днем долна работать?
глянь на этот участок схемы


Ой, извини, в редакторе увлекся...
Там должна быть земля.

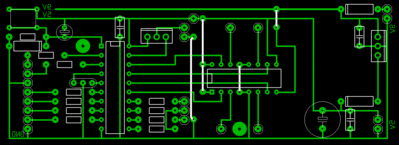

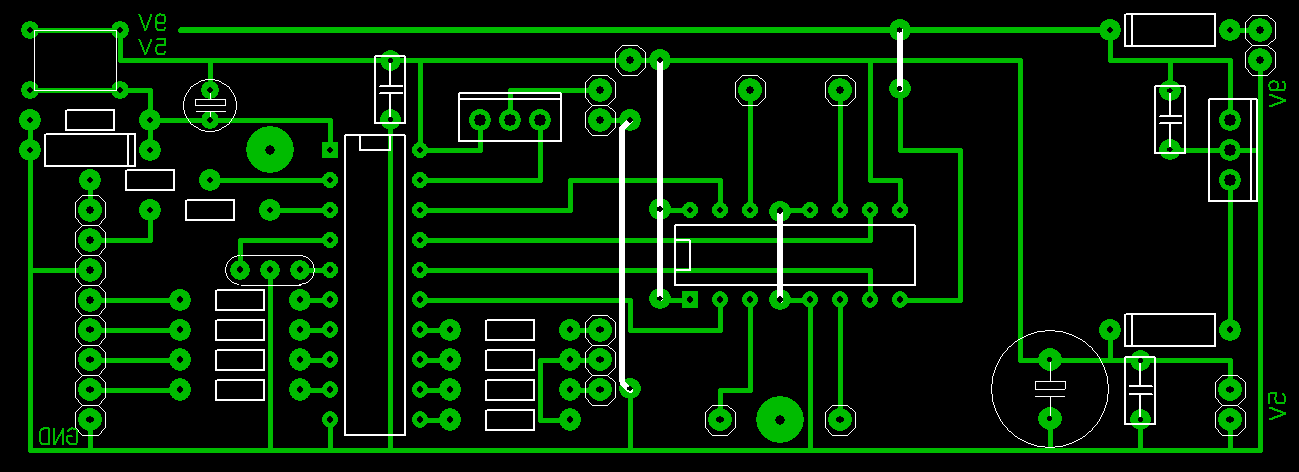

помутил мой мутный разум. схему платы давай

rig писал(а): сколько на батарее, за диодом и за 7805.

под нагрузкой.

Добавлено спустя 1 минуту 57 секунд:
ты подаешь доолнительное питание прям на 8 ногу драйвера, а счас через диоды е предназначенные для больших токов

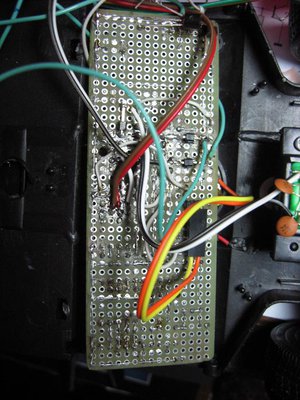

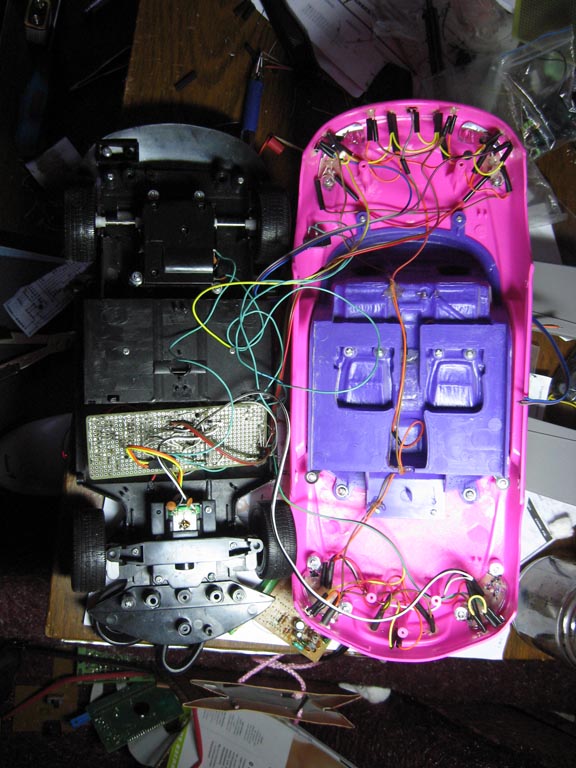

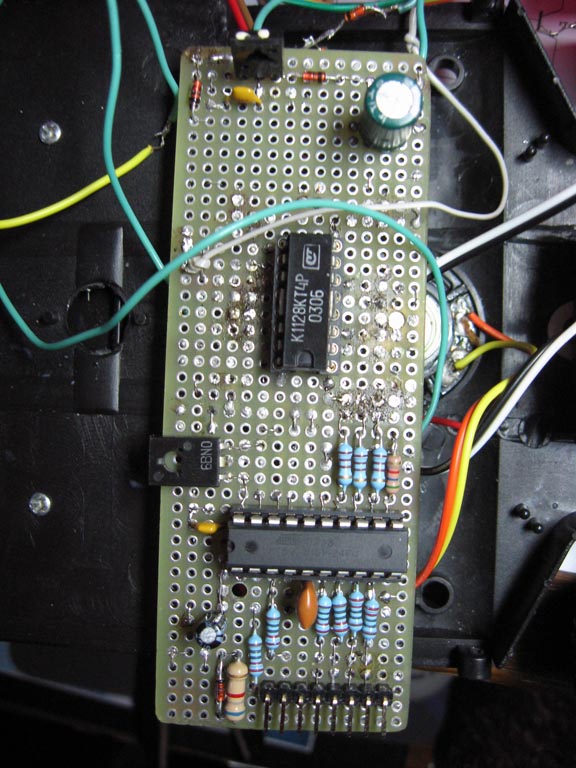

Вот, сделал несколько фоток..

а что из них 78L05?
я знаю как она выглядит, это близко не стоит, больше на транзистор похоже

78L05 в TO220 корпусе.
Возле диодов. Вертикально стоит.

Ну убери диод с выхода 7805, в полне возможно, что стабилизатор заводится и мощИ не выдаёт.

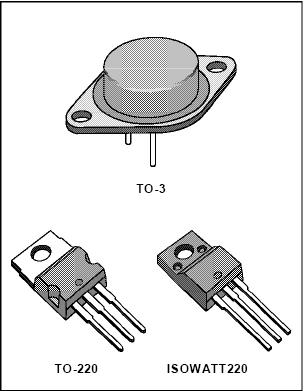

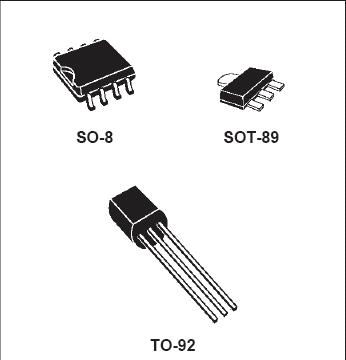

щелкни ближе, по моему даташиту 78L05 бывает

7805

у тебя чтото другое

Добавлено спустя 5 минут 33 секунды:
еще мне не нравится строчка в ДШ
Ток потребления от
источника Ucc, мА
Icc
60

при максимуме ддля 78L05
OUTPUT CURRENT UP TO 100 mA

а в схеме еще присутствуют МК и куча светиков и прочего

rig писал(а):щелкни ближе, по моему даташиту 78L05 бывает.
У тебя чтото другое

Угу, есть ещё и наши аналоги - КРЕН называются, в частности К142ЕН5А.
Хотя в таком кузове я их тоже не видел, но это не означает, что его нет.

тогда надо с автара требовать реальную схему, а то я приглядываюсь кондеров по питанию тоже недостаточно, в картинках все в ажуре а в жизни анус

Добавлено спустя 1 час 14 минут 13 секунд:
... VT1 ни когда не откроется

rig писал(а):... VT1 ни когда не откроется

=) Угу. А в первоначальной помоему было нормально нарисовано...
И резет тоже как-то через Ж подключен...

$ilent писал(а):И резет тоже как-то через Ж подключен...

Почему ж? Все по учебнику...

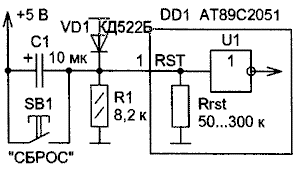

Когда включение разрабатываемого устройства производится сетевым тумблером, то напряжение питания +5 В будет подаваться не скачком, а с нарастанием фронта 10...50 мс. При этом для обеспечения устойчивого сброса следует увеличить емкость конденсатора С1 до 1 мкФ или применить более сложную схему, показанную на рис.7. В ней диод VD1 выполняет функцию защиты входа RST при кратковременных "просадках" питающего напряжения. Наличие диода связано с большой емкостью конденсатора С1, в схеме рис.6 он не требуется.

Добавлено спустя 4 минуты 39 секунд:
Да и VT1 тож по учебнику...

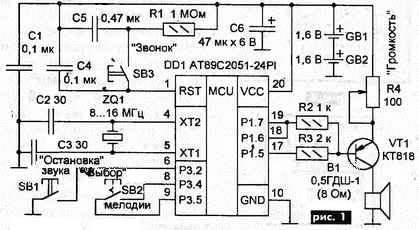

...Транзистор VT1 служит ключом. Он периодически подсоединяет динамик В1 к источнику питания 3,2 В (допускается 2,7...4,8 В). Частота коммутации ключа находится в звуковом диапазоне. Переменным резистором R4 регулируют громкость. Он может быть заменен постоянным резистором или перемычкой. Если громкости покажется мало, следует добавить еще одну батарею питания.
На резисторах R2, R3 выполнен смеситель сигналов основной (линия Р1.7) и вдвое меньшей (линия Р1.5) частоты. Суммарное двухоктавное звучание напоминает аккордеон. Изменить окраску тембра можно подбором сопротивления резистора R3 в пределах 1...3 кОм. Линия Р1.6 работает кок вход. Она служит для проверки состояния линии Р1.7 и дальнейшего программного деления частоты на 2...

Добавлено спустя 1 минуту 38 секунд:
Но мы тут, я надеюсь, обсуждаем не это.
Дайте, пжалста, вами проверенные схемы подключения к 9В акк. МК, L293 и моторчиков.
