Вопросы питания МК и переферии

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Вопросы питания МК и переферии

Сообщение vj-nike » 02 мар 2008, 20:01

На батарее 9В, если двигатели не подключены, то после 78L05 - 4,9В.
Если подключить другую батарейку 9В к выв.8 DD2, то на двигатели подается +/- 8В.

Добавлено спустя 1 минуту 49 секунд:
VD2 - 1N4148.
Это фототранзисторы ИК диапазона. На схеме просто не указаны ИК диоды.
Получаестя ИК бампер.
Не забывайте что Титаник строили высококлассные специалисты, а ноев ковчег - полные дилетанты!
Аватара пользователя
vj-nike

Сообщения: 18
Зарегистрирован: 28 фев 2008, 17:23
Откуда: Элиста - Санкт-Петербург

Re: Вопросы питания МК и переферии

Сообщение rig » 02 мар 2008, 20:13

фототранзисторы я понимаю, зачем питать ноль МК через фототранзистор??????
есть излучение есть 0 ? земля долна просто быть
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Вопросы питания МК и переферии

Сообщение vj-nike » 02 мар 2008, 20:14

rig писал(а):
rig писал(а):сколько на вольт батарее с моторами?


Добавлено спустя 5 минут 38 секунд:
слухай, у тебя схема только днем долна работать?
глянь на этот участок схемы


Ой, извини, в редакторе увлекся...
Там должна быть земля. :ROFL:
Не забывайте что Титаник строили высококлассные специалисты, а ноев ковчег - полные дилетанты!
Аватара пользователя
vj-nike

Сообщения: 18
Зарегистрирован: 28 фев 2008, 17:23
Откуда: Элиста - Санкт-Петербург

Re: Вопросы питания МК и переферии

Сообщение rig » 02 мар 2008, 20:20

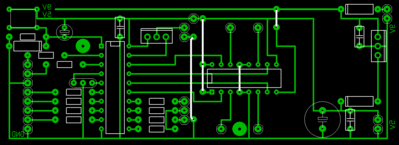

помутил мой мутный разум. схему платы давай
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Вопросы питания МК и переферии

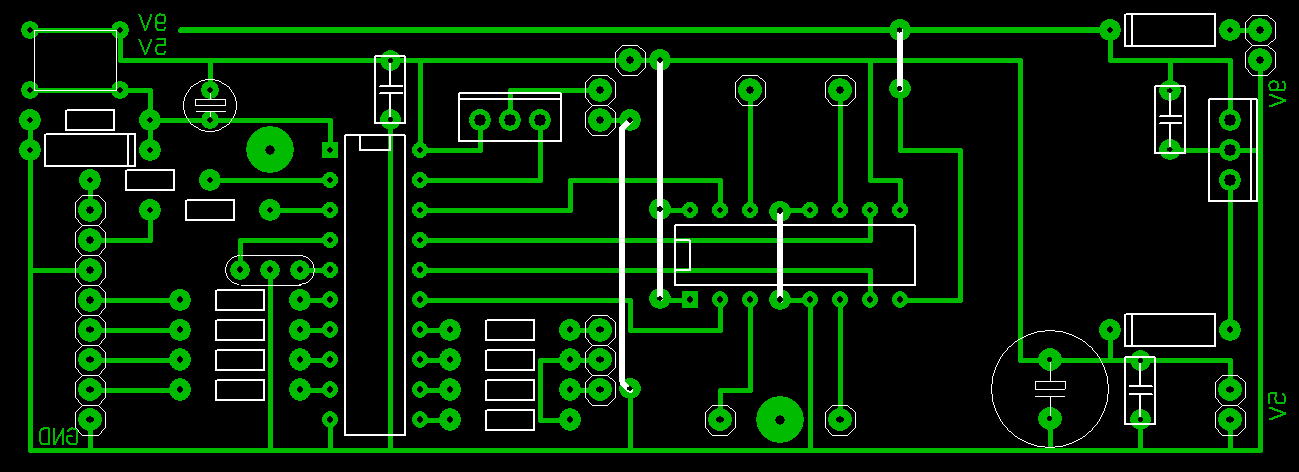

Сообщение vj-nike » 02 мар 2008, 20:48

Не забывайте что Титаник строили высококлассные специалисты, а ноев ковчег - полные дилетанты!
Аватара пользователя
vj-nike

Сообщения: 18
Зарегистрирован: 28 фев 2008, 17:23
Откуда: Элиста - Санкт-Петербург

Re: Вопросы питания МК и переферии

Сообщение rig » 02 мар 2008, 21:07

rig писал(а): сколько на батарее, за диодом и за 7805.

под нагрузкой.

Добавлено спустя 1 минуту 57 секунд:
ты подаешь доолнительное питание прям на 8 ногу драйвера, а счас через диоды е предназначенные для больших токов
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Вопросы питания МК и переферии

Сообщение vj-nike » 02 мар 2008, 21:28

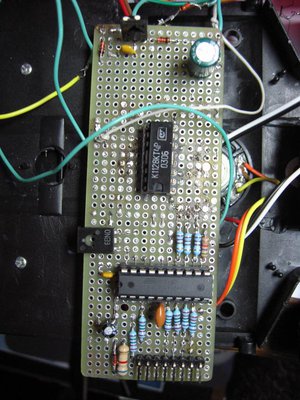

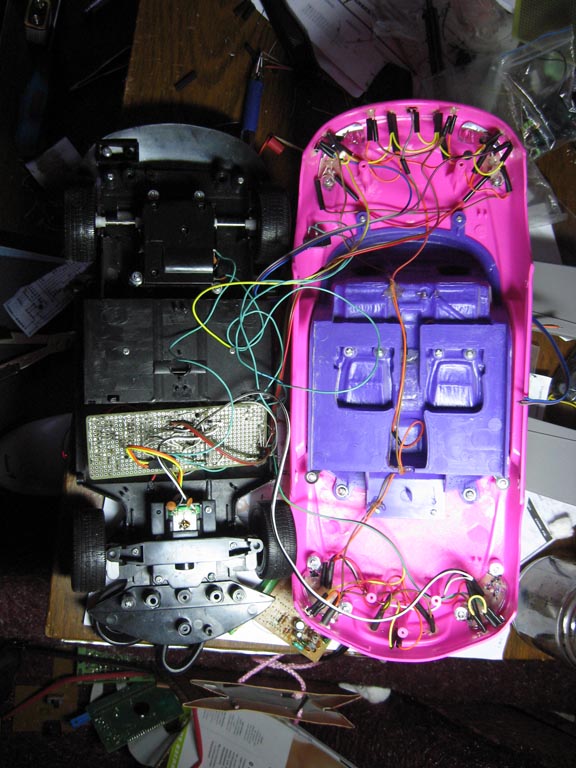

Вот, сделал несколько фоток..
Вложения
Не забывайте что Титаник строили высококлассные специалисты, а ноев ковчег - полные дилетанты!
Аватара пользователя
vj-nike

Сообщения: 18
Зарегистрирован: 28 фев 2008, 17:23
Откуда: Элиста - Санкт-Петербург

Re: Вопросы питания МК и переферии

Сообщение rig » 02 мар 2008, 21:33

а что из них 78L05?
я знаю как она выглядит, это близко не стоит, больше на транзистор похоже
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Вопросы питания МК и переферии

Сообщение vj-nike » 02 мар 2008, 21:40

78L05 в TO220 корпусе.
Возле диодов. Вертикально стоит.
Не забывайте что Титаник строили высококлассные специалисты, а ноев ковчег - полные дилетанты!
Аватара пользователя
vj-nike

Сообщения: 18
Зарегистрирован: 28 фев 2008, 17:23
Откуда: Элиста - Санкт-Петербург

Re: Вопросы питания МК и переферии

Сообщение $ilent » 02 мар 2008, 21:51

Ну убери диод с выхода 7805, в полне возможно, что стабилизатор заводится и мощИ не выдаёт.
$ilent


Re: Вопросы питания МК и переферии

Сообщение rig » 02 мар 2008, 21:58

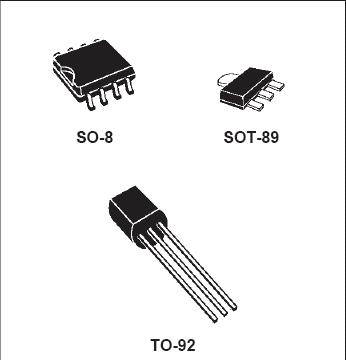

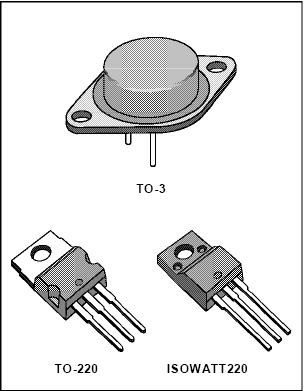

щелкни ближе, по моему даташиту 78L05 бывает
78L05

7805
7805

у тебя чтото другое

Добавлено спустя 5 минут 33 секунды:
еще мне не нравится строчка в ДШ
Ток потребления от
источника Ucc, мА
Icc
60

при максимуме ддля 78L05
OUTPUT CURRENT UP TO 100 mA

а в схеме еще присутствуют МК и куча светиков и прочего
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Вопросы питания МК и переферии

Сообщение $ilent » 02 мар 2008, 22:01

rig писал(а):щелкни ближе, по моему даташиту 78L05 бывает.
У тебя чтото другое

Угу, есть ещё и наши аналоги - КРЕН называются, в частности К142ЕН5А.
Хотя в таком кузове я их тоже не видел, но это не означает, что его нет.
$ilent


Re: Вопросы питания МК и переферии

Сообщение rig » 02 мар 2008, 23:24

тогда надо с автара требовать реальную схему, а то я приглядываюсь кондеров по питанию тоже недостаточно, в картинках все в ажуре а в жизни анус

Добавлено спустя 1 час 14 минут 13 секунд:
... VT1 ни когда не откроется
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Вопросы питания МК и переферии

Сообщение $ilent » 02 мар 2008, 23:58

rig писал(а):... VT1 ни когда не откроется

=) Угу. А в первоначальной помоему было нормально нарисовано...
И резет тоже как-то через Ж подключен...
$ilent


Re: Вопросы питания МК и переферии

Сообщение vj-nike » 03 мар 2008, 03:04

$ilent писал(а):И резет тоже как-то через Ж подключен...

Почему ж? Все по учебнику...
http://forum.radiospec.ru/index.php?showtopic=5544

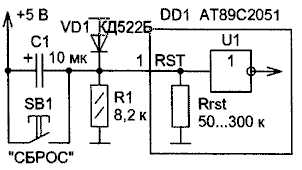

Когда включение разрабатываемого устройства производится сетевым тумблером, то напряжение питания +5 В будет подаваться не скачком, а с нарастанием фронта 10...50 мс. При этом для обеспечения устойчивого сброса следует увеличить емкость конденсатора С1 до 1 мкФ или применить более сложную схему, показанную на рис.7. В ней диод VD1 выполняет функцию защиты входа RST при кратковременных "просадках" питающего напряжения. Наличие диода связано с большой емкостью конденсатора С1, в схеме рис.6 он не требуется.

Добавлено спустя 4 минуты 39 секунд:
Да и VT1 тож по учебнику...
http://forum.radiospec.ru/index.php?s=&showtopic=5544&view=findpost&p=31152

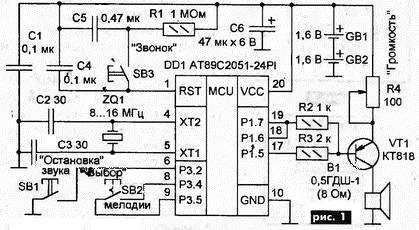

...Транзистор VT1 служит ключом. Он периодически подсоединяет динамик В1 к источнику питания 3,2 В (допускается 2,7...4,8 В). Частота коммутации ключа находится в звуковом диапазоне. Переменным резистором R4 регулируют громкость. Он может быть заменен постоянным резистором или перемычкой. Если громкости покажется мало, следует добавить еще одну батарею питания.
На резисторах R2, R3 выполнен смеситель сигналов основной (линия Р1.7) и вдвое меньшей (линия Р1.5) частоты. Суммарное двухоктавное звучание напоминает аккордеон. Изменить окраску тембра можно подбором сопротивления резистора R3 в пределах 1...3 кОм. Линия Р1.6 работает кок вход. Она служит для проверки состояния линии Р1.7 и дальнейшего программного деления частоты на 2...

Добавлено спустя 1 минуту 38 секунд:
Но мы тут, я надеюсь, обсуждаем не это. :cry:
Дайте, пжалста, вами проверенные схемы подключения к 9В акк. МК, L293 и моторчиков. :O:
