Лазерный дальномер и Arduino

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Лазерный дальномер и Arduino

Сообщение d00m » 27 окт 2016, 13:39

всем привет.

интересуюсь сабжем.

в гугле есть немножко информации о попытках подключить обычные лазерные "рулетки" дальномеры к Arduino.
используются диагностические пины на плате дальномера RX/TX и TTL COM порт на Arduino.
но все эти истории обычно заканчиваются ничем (кроме одной) - потому что после подключения появляется большая проблема узнать протокол управления дальномером - ему надо послать какуюто команду, чтобы он произвел измерение.
это получилось у одного человека на одной конкретной модели дальномера.

http://blog.qartis.com/arduino-laser-distance-meter/

Но сейчас такой дальномер уже не купить - это было года три назад.

существуют другие дальномеры с диагностическими пинами на плате, например более-менее свежая модель BOSH PLR 15
и есть немножко информации о реверс инжиниринге этого девайса:

http://letsmakerobots.com/node/42325#null

но я так понял там еще не обнаружен правильный протокол управления.

может кто из присутствующих тоже предпринимал такие попытки - прошу рассказать об этом.

Спасибо.
d00m

Сообщения: 144
Зарегистрирован: 02 ноя 2012, 23:46
Откуда: SPB

Re: Лазерный дальномер и Arduino

Сообщение Myp » 27 окт 2016, 13:52

если это надо для навигации, если есть лишняя ненужная рулетка лазерная то разумней её продать и на вырученные деньги купить специальный дальномер с документацией удобным подключением и маленькими габаритами.
http://www.pololu.com/product/2490
можно даже несколько =)
http://www.aliexpress.com/item/GY-530-V ... 16887.html

а если именно для дальномера то проще подпаяться на контакты кнопок и дисплея чем вскрыть протокол обмена.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17427
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Лазерный дальномер и Arduino

Сообщение d00m » 27 окт 2016, 14:00

интересно..
а сможет эта штука измерить расстояние до снежной поверхности?
например если я ее установлю на вертикальной опоре, и направлю вниз, на землю.
d00m

Сообщения: 144
Зарегистрирован: 02 ноя 2012, 23:46
Откуда: SPB

Re: Лазерный дальномер и Arduino

Сообщение metric » 27 окт 2016, 15:48

скорее всего нет, тк оно для комнат и макс 2 метра если не 1, те по яркости на улице не пройдет.
лазерная рулетка на чистом снегу показывает корректные значения? что то я сомневаюсь.
metric

Сообщения: 132
Зарегистрирован: 23 окт 2015, 19:58

Re: Лазерный дальномер и Arduino

Сообщение d00m » 27 окт 2016, 16:17

все таки первый мой вопрос остается актуальным..
PLR 15 стоит вменяемых денег для моего проекта, поэтому если бы был способ подключить его к Arduino меня бы это устроило полностью.
может ктото уже делал такое?
d00m

Сообщения: 144
Зарегистрирован: 02 ноя 2012, 23:46
Откуда: SPB

Re: Лазерный дальномер и Arduino

Сообщение Dmitry__ » 27 окт 2016, 16:28

Аватара пользователя
Dmitry__

Сообщения: 7524
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Лазерный дальномер и Arduino

Сообщение metric » 27 окт 2016, 16:29

metric

Сообщения: 132
Зарегистрирован: 23 окт 2015, 19:58

Re: Лазерный дальномер и Arduino

Сообщение d00m » 27 окт 2016, 18:35

спасибо..
цены конечно заставляют задуматься.
d00m

Сообщения: 144
Зарегистрирован: 02 ноя 2012, 23:46
Откуда: SPB

Re: Лазерный дальномер и Arduino

Сообщение metric » 27 окт 2016, 18:54

а зачем расстояние до снега мерять? может другой способ есть, со снегом из-за яркости будут большие проблемы, либо цены
metric

Сообщения: 132
Зарегистрирован: 23 окт 2015, 19:58

Re: Лазерный дальномер и Arduino

Сообщение d00m » 27 окт 2016, 19:14

надо измерять в автономном режиме snow depth - есть такая задача у меня.
искал-проверял другие способы..
недорогие УЗ датчики плохо помогают - свежевыпавший снег хорошо глушит сигнал.
дорогие - стоят тоже около $150
хочется подешевле, из подручного-доступного "материала".
d00m

Сообщения: 144
Зарегистрирован: 02 ноя 2012, 23:46
Откуда: SPB

Re: Лазерный дальномер и Arduino

Сообщение metric » 27 окт 2016, 19:39

камеру около мерного столба с насечками? снегом будет заносить любые датчики, даже если они вниз направлены - налипать тающий лед и пр. кроме того температурный режим не все выдержат.
можно попробовать мерять напряженность в воздухе/в снегу и опрашивать датчики на разной высоте
metric

Сообщения: 132
Зарегистрирован: 23 окт 2015, 19:58

Re: Лазерный дальномер и Arduino

Сообщение d00m » 27 окт 2016, 21:57

спасибо. много разного придумывалось - но, то дорогой сенсор, то жрет батарею сильно.
камера вообще не вариант..
теперь хочется с дальномером поэкспериментировать - поэтому и спросил про подобные эксперименты на форуме.
d00m

Сообщения: 144
Зарегистрирован: 02 ноя 2012, 23:46
Откуда: SPB

Re: Лазерный дальномер и Arduino

Сообщение Myp » 27 окт 2016, 23:51

на работе есть лазерный дальномер, если не забуду и сугроб не растает то завтра попробую измерить сугроб))))
самому интересно, по идее снег белый, должен отлично отражать, но с другой стороны он рыхлый, на датчик придёт отражение от множества крупинок и какое из них датчик примет за верное?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17427
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Лазерный дальномер и Arduino

Сообщение Angel71 » 28 окт 2016, 00:32

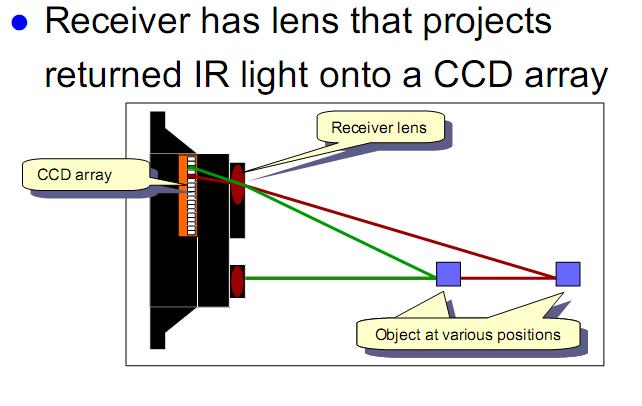

d00m, если есть желание повозиться, то один из бюджетных вариантов - это делать на линейном сенсоре. принцип такой

в сканерах кроме длинных сенсоров есть и примерно с пару сантиметров на десять. линейных сенсоров много, можно чуть подороже, но поменьше в размерах, как тут https://arduining.com/2014/03/26/using-the-linear-sensor-array-tsl201r-with-arduino/. будет конечно влиять, какая длина волны, на какой объект луч попадёт, под каким углом и прочее, но это уже потом будете вникать, если захотите такой вариант делать.
Аватара пользователя
Angel71

Сообщения: 10024
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Лазерный дальномер и Arduino

Сообщение esisl » 28 окт 2016, 11:55

Давным-давно, когда светодиоды были большие, а микросхемы имели не менее трёх сеток и отдельный накал(илия чотопутаю?), мы пытались мерять дальность до лампочки, тремя фотоэлементами.
Объединив их в мосты и меряя разность сигналов. В принципе работало. Но точность... Ну метр от двух отличить было можно.
esisl

Сообщения: 966
Зарегистрирован: 23 июл 2012, 15:24
