интересный электроинструмент

Сообщение linvinus » 15 май 2016, 14:24

Предлагаю по аналогии с паяльным и измерительным оборудованием forum16/topic16462.html

собрать информацию по ручному электроинструменту.

Начну с роторайзера :), как то мимо меня прошло его появление.
Этот инструмент похож на помесь болгарки с циркуляционной пилой только слабже болгарки и меньше диски чем у циркуляционной пилы.

Главное преимущество это компактность, не у всех есть возможность дома содержать статочный парк, чтобы ровно отрезать пластик или алюминий.

Что то можно сделать электролобзиком, но по своему опыту могу сказать что срез после электролобзика, по вертикали, не всегда получается ровным (у меня почти никогда :) ), тот же алюминиевый профиль требует точный срез чтобы состыковать под прямым углом. например чтобы сделать такое post346733.html#p346733

Итак что это такое:


роторайзер бывает как на аккумуляторах так и с питанием от 220в.
Диски как правило в диаметре до 10см (100мм) что позволяет резать материал до 2.5см толщиной.
Благодаря разным дискам режет практически всё, от плстика и дерева заканчивая камнем и стеклом.

По конструкции они почти все одинаковые вот несколько обзоров по которым можно составить представление что это.

Как им пользоваться хорошо показано тут:

https://www.youtube.com/watch?v=GaAyktdKCRo

Что внутри:

https://www.youtube.com/watch?v=bvTHE_oMGao


https://www.youtube.com/watch?v=qh_551RLuhQ


https://www.youtube.com/watch?v=0nld1oOHhPg


Вот тут есть обзор некоторых моделей http://remonto5.ru/journal/vibiraem-luc ... -2014-goda

Замечу,

Batavia XXL Speed Saw очень похожа на Ритм УПД 900

Для DREMEL DSM20 есть разнообразные приставки, например позволяют делать срез по вертикали под углом.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: интересный электроинструмент

Сообщение Zusul86 » 15 май 2016, 21:56

linvinus писал(а):По конструкции они почти все одинаковые вот несколько обзоров по которым можно составить представление что это.

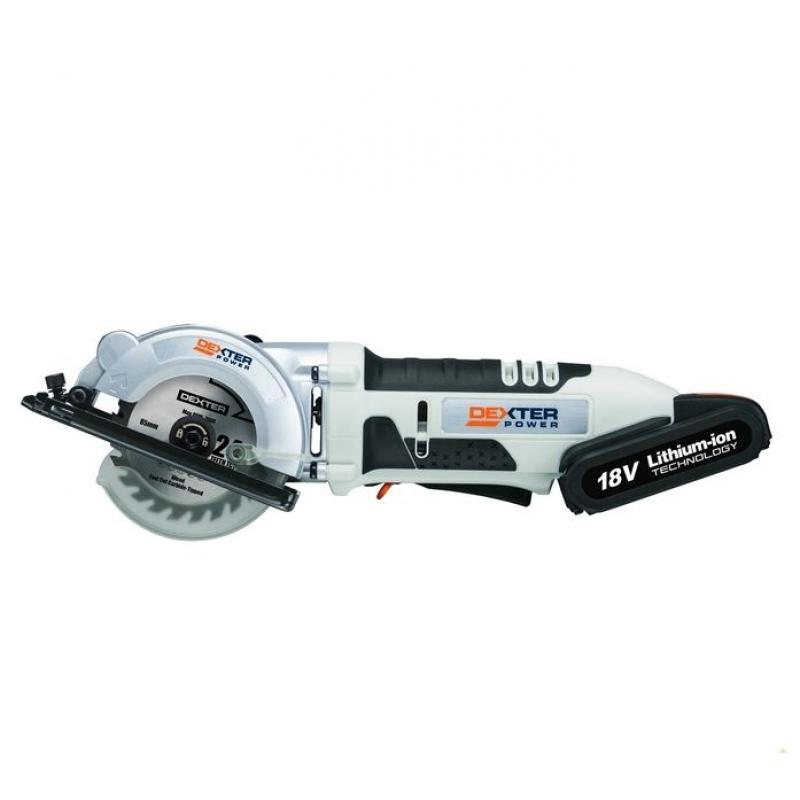

Если тот же штурм выполнен аля погружная пила, то декстер как простая циркулярка. В инструкции у декстера запиливаться погружением толи не рекомендуют толи вообще нельзя. Да и кожух диска часто напрягает.
Zusul86

Сообщения: 550
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: интересный электроинструмент

Сообщение linvinus » 15 май 2016, 22:18

посмотрите видео про штурм :) (третий ролик)
у автора ролика сложилось негативное отношение к нему, конечно дело каждого, но я ему верю
Согласен кожух напрягает но есть и другие факторы, качество сборки АКБ шум.

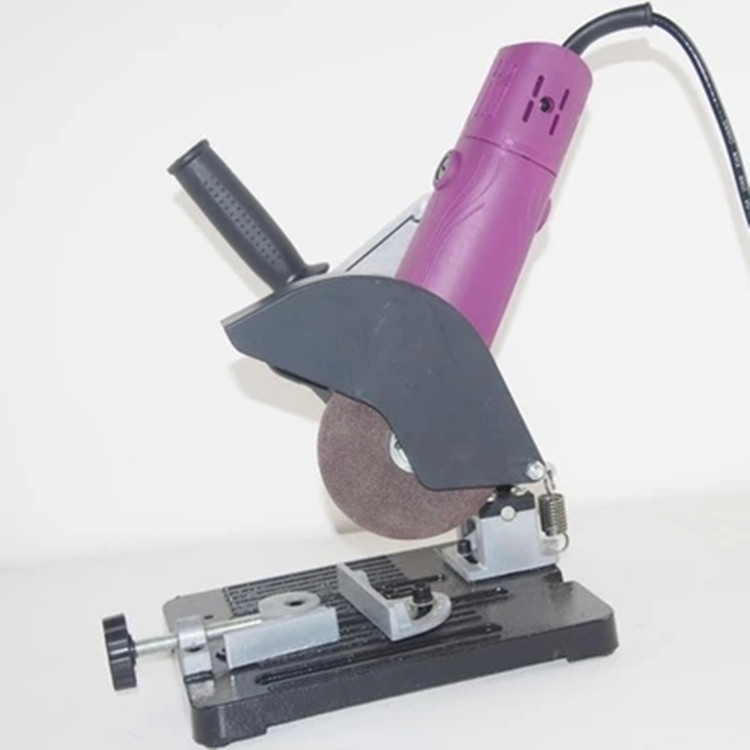

На али продаются вот такие приспособы чтобы превратить болгарку в нечто подобное
Electric-angle-grinder-holder-universal-desktop-bracket-for-angle-ginder-support-shelf.jpg

вот тут например (не реклама, просто первая попавшаяся ссылка) http://www.aliexpress.com/item-img/Elec ... 19492.html

Добавлено спустя 9 минут 4 секунды:
Вообще моё приключение началось с того что я искал как бы прикрутить отрезной диск к моему ручному фрезерному станку.

вот тут например продаётся редуктор, подумываю как бы его приспособить
http://ru.aliexpress.com/item/Repair-li ... 98565.html

хотя дешевле купить целый STURM CS5060MS , там такой же редуктор пилы и прочее.
Последний раз редактировалось linvinus 15 май 2016, 23:34, всего редактировалось 1 раз.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: интересный электроинструмент

Сообщение Zusul86 » 15 май 2016, 23:22

linvinus писал(а):приспособы чтобы превратить болгарку в нечто подобное

В отрезной станок, они и у нас продаются.
Узнал о ней как раз из того ролика, посмотрел ценник в Москве 7к+, "хочу" отлегло. А в том году поехал на юга... по дороге заглянул в леруа, а там они по 5к... почесал репу и взял. Жалко бошевский фрезер за 3к там не взял, потом за ним в Москву поехал... на сайте пишет что чуть ли ни в каждом магазине по полтиннику!!! Пол Москвы объехал нет у них их...
Кстати насчет того ролика, вроде в нем вспоминают бормашинки Профиль.

Zusul86

Сообщения: 550
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: интересный электроинструмент

Сообщение ilalexey » 15 май 2016, 23:40

linvinus писал(а):Вообще моё приключение началось с того что я искал как бы прикрутить отрезной диск к моему ручному фрезерному станку.

Это ты погорячился. не жалко направляющих и винтовых пар?
Или ты имел в виду дисковую фрезу?
Мои станки с самого приобретения ещё не узнали абразива.
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: интересный электроинструмент

Сообщение linvinus » 15 май 2016, 23:49

Кстати насчет того ролика, вроде в нем вспоминают бормашинки Профиль

как я понял автор роликов толи участвует в производстве толи в сервисе работает.

Отрезной станок это что то типа этого, но это не для квартиры.


Это ты погорячился. не жалко направляющих и винтовых пар?

А что с ними будет? я же не коленную сталь буду пилить.

станок у меня такой http://www.proxxon-msk.ru/electro-html/20165.htm
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: интересный электроинструмент

Сообщение ilalexey » 16 май 2016, 00:00

Станочек свой ты лет пять назад показывал. В курсе.
linvinus писал(а):А что с ними будет? я же не коленную сталь буду пилить.

Осыпанный абразив будет быстрее стирать подвижные части. Гайки будут люфтить больше, направляющие станут бубликами.
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: интересный электроинструмент

Сообщение linvinus » 16 май 2016, 00:03

Zusul86, вам этот ролик должен понравиться https://www.youtube.com/watch?v=1fNaKlHmQjA

ilalexey , вы точно о моём станке? я ссылку привёл.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: интересный электроинструмент

Сообщение Zusul86 » 16 май 2016, 00:08

linvinus писал(а):Отрезной станок это что то типа этого, но это не для квартиры.

Это торцовочная пила с протяжкой - по дереву, а отрезной по металлу... А так как они с абразивными дисками, то конструкция обычно примитивна, без протяжки и других ништяков http://www.vseinstrumenti.ru/instrument ... _otreznye/

Добавлено спустя 2 минуты 26 секунд:
linvinus писал(а):вы точно о моём станке? я ссылку привёл.

А ваш от абразива клинить начнет.
Zusul86

Сообщения: 550
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: интересный электроинструмент

Сообщение ilalexey » 16 май 2016, 00:10

linvinus писал(а):ilalexey , вы точно о моём станке? я ссылку привёл.

Тут
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: интересный электроинструмент

Сообщение linvinus » 16 май 2016, 00:14

ilalexey я чего то не улавливаю ход вашей мысли?
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: интересный электроинструмент

Сообщение ilalexey » 16 май 2016, 00:19

"Тут" - это ссылка на упоминание о вашем станке в ответ на "ilalexey , вы точно о моём станке?"
Т.е. точно, о вашем.
---
С другой стороны, я уже начал сомневаться на какое из предложений был поставлен вопрос "вы точно о моём станке?".
То ли про абразив, то ли про знание вашего станка.
Последний раз редактировалось ilalexey 16 май 2016, 00:28, всего редактировалось 1 раз.
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: интересный электроинструмент

Сообщение linvinus » 16 май 2016, 00:25

1)он у меня не чпу.
2) во вторых 5 лет не клинило а тут вдруг начнёт?
3) я хочу просто приладить редуктор как насадку, к головке, получится точно такая же станина post354018.html#p354018
мне иногда не хватает возможности сделать ровный распил, все материалы которыми я пользуюсь достаточно мягкие.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: интересный электроинструмент

Сообщение ilalexey » 16 май 2016, 00:37

1)а кто сказал про чпу?
2)про клин не говорил. про истирание говорил.

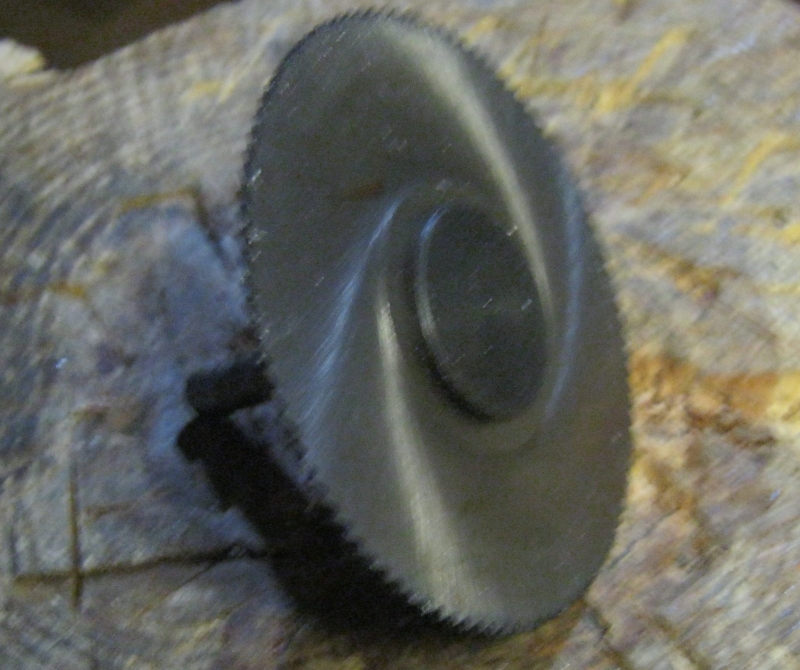

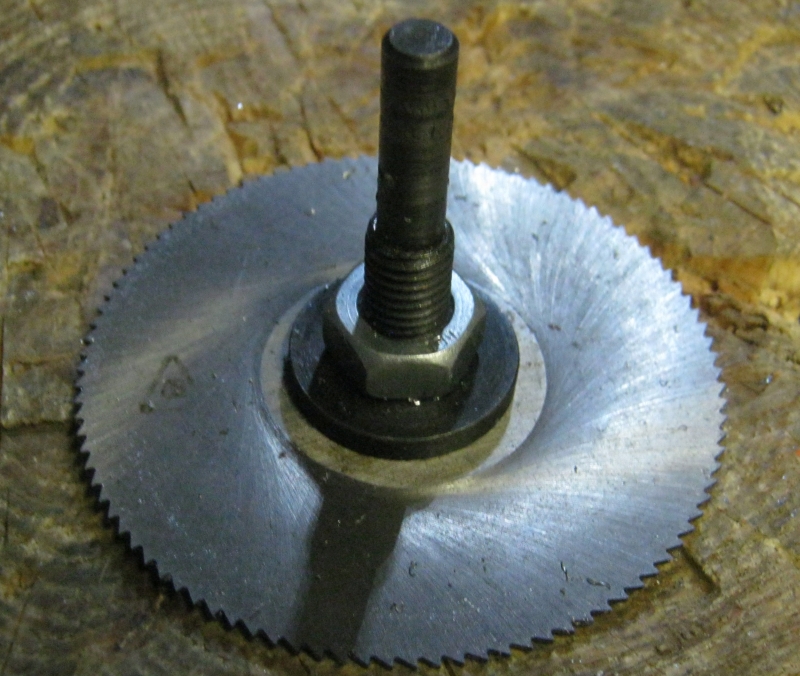

3)вставляю в патрон зажималку для дисковых фрез
Вложения
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: интересный электроинструмент

Сообщение linvinus » 16 май 2016, 00:49

ilalexey писал(а):1)а кто сказал про чпу?

там в постах речь про чпу вот я и не понял.

ilalexey писал(а):2)про клин не говорил. про истирание говорил.
3)вставляю в патрон зажималку для дисковых фрез

2 - ок истирание есть но это к делу не относится, меня интересует в основном ось z
3- да есть вот такие насадки адаптеры http://ru.aliexpress.com/item/VANGEL-El ... 76776.html

но, тогда заготовка должна быть расположена вертикально, из-за этого возникает ограничение, в общем получается очень неудобно, элементарно разрезать брус 10x10мм отрезками по 100мм не получится.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С
