Re: Серия вопросов по МК AVR от новичка

Сообщение Pirate » 28 май 2011, 14:45

Ребята помогите :oops:
Схемку с 4-мя светодиодами сделал, все работает.

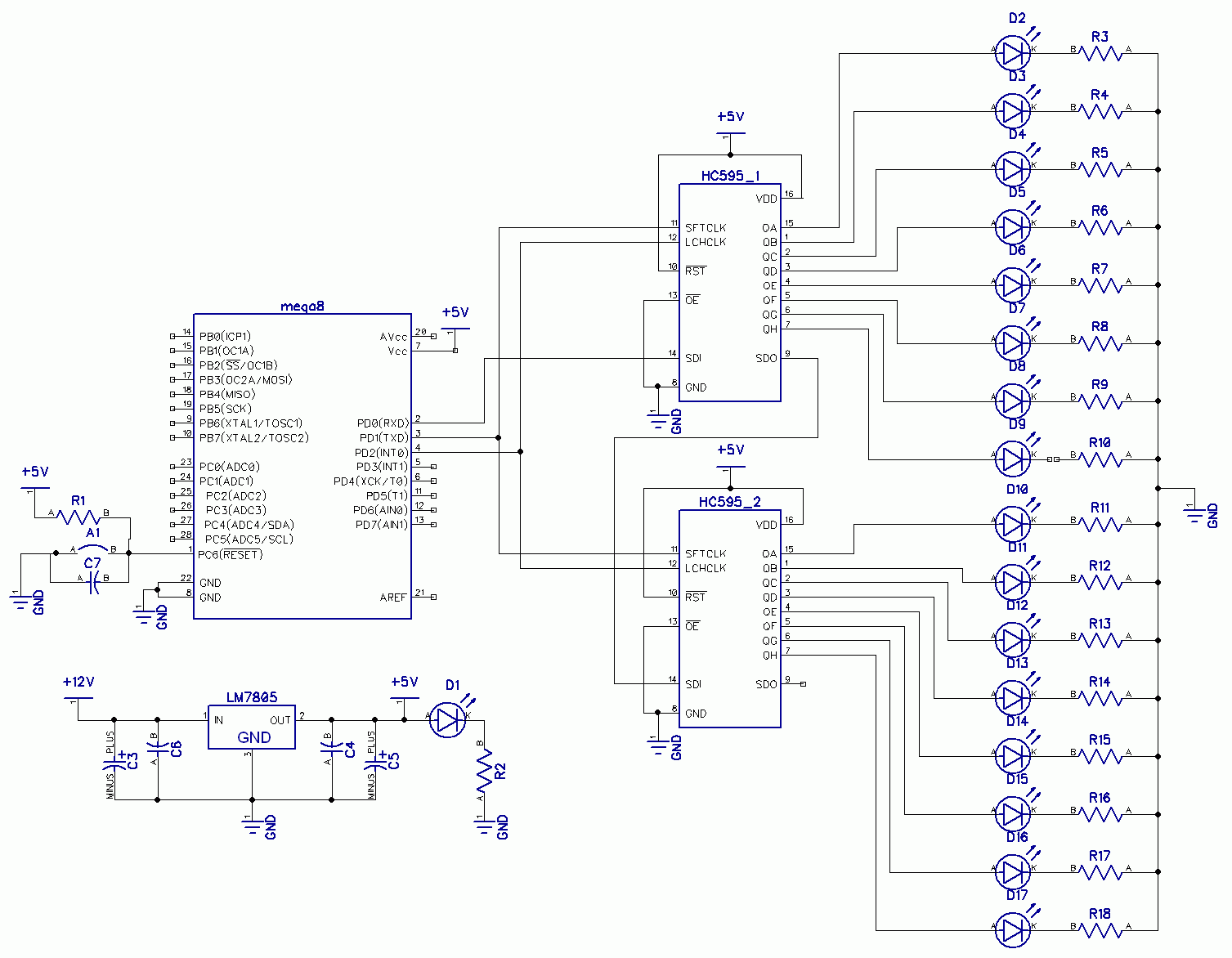

Щас хочу сделать еще одну с механической разверткой, наткнулся в схеме на символ, не могу найти в гугле что он значит.
слева между резистором R1 и конденсатором С7, стоит значок A1 с какой-то дугой, что он обозначает?
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Серия вопросов по МК AVR от новичка

Сообщение EasyTech » 28 май 2011, 14:48

Это кнопка резет)
EasyTech

Сообщения: 239
Зарегистрирован: 15 май 2011, 19:19
Откуда: Ростов-на-Дону
Skype: levanchik322
прог. языки: WinAVR C, C#, HTML+СSS.
ФИО: Лёва

Re: Серия вопросов по МК AVR от новичка

Сообщение avr123.nm.ru » 28 май 2011, 15:34

EasyTech писал(а):у тебя написано что травить надо 40 минут так я травил 1.5ч в свежем растворе)) сотри этот бред)


Приятно послушать не бред идиота.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Серия вопросов по МК AVR от новичка

Сообщение RootAdmin » 28 май 2011, 15:42

Если у людей получается - а у меня нет - я начинаю поиск причин с проверки правильности своих действий. Логично ведь?
На фото видно, что протравлено весьма прилично, даже уступ есть. Какой же толщины там медь?
Надо попробовать текстолит другой.
Когда-то мне было проблемно найти хлорное железо - пробовал травить кислотой. ;) Главное - вовремя вынуть :D
Но дело опасное, не советую.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Серия вопросов по МК AVR от новичка

Сообщение Pirate » 28 май 2011, 16:28

EasyTech
спасибо.
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Серия вопросов по МК AVR от новичка

Сообщение EasyTech » 28 май 2011, 16:38

RootAdmin писал(а):Если у людей получается - а у меня нет - я начинаю поиск причин с проверки правильности своих действий. Логично ведь?
На фото видно, что протравлено весьма прилично, даже уступ есть. Какой же толщины там медь?
Надо попробовать текстолит другой.
Когда-то мне было проблемно найти хлорное железо - пробовал травить кислотой. ;) Главное - вовремя вынуть :D
Но дело опасное, не советую.


Я тоже думаю что дело или в текстолите или не до травил!
Текстолит внаутри как то плохой получается, хлорное железо хорошее.
EasyTech

Сообщения: 239
Зарегистрирован: 15 май 2011, 19:19
Откуда: Ростов-на-Дону
Skype: levanchik322
прог. языки: WinAVR C, C#, HTML+СSS.
ФИО: Лёва

Re: Серия вопросов по МК AVR от новичка

Сообщение RootAdmin » 28 май 2011, 18:45

Судя по глубине протрава раствор годный. Нормальная плата давно бы протравилась.
[на днях из магазина попросили прислать компьютер в ремонт. Нам прислали монитор. Ржали всем отделом.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Серия вопросов по МК AVR от новичка

Сообщение EasyTech » 28 май 2011, 20:22

RootAdmin писал(а):Судя по глубине протрава раствор годный. Нормальная плата давно бы протравилась.
[на днях из магазина попросили прислать компьютер в ремонт. Нам прислали монитор. Ржали всем отделом.

а я, кажется, знаю в чем дело, я просто платку ложу на дно, а вроде так делать не надо?
Может ли из за этого быть не качественная травка?
ты работаешь в сервисном центре?
EasyTech

Сообщения: 239
Зарегистрирован: 15 май 2011, 19:19
Откуда: Ростов-на-Дону
Skype: levanchik322
прог. языки: WinAVR C, C#, HTML+СSS.
ФИО: Лёва

Re: Серия вопросов по МК AVR от новичка

Сообщение osc » 28 май 2011, 20:29

Я обычно травлю так: беру плату, сверлю в ней дырку, привязываю на провод и окунаю в раствор вертикально, когда хочется по быстрее протравить - бултыхаю по технологии Винни Пуха: http://cards2.yandex.net/get/24/785/osel.gif
Медь на глазах растворяется.
ЗЫ: в горшке ХЖ.
Аватара пользователя
osc

Сообщения: 311
Зарегистрирован: 07 сен 2009, 20:06
прог. языки: c, c#
ФИО: Евгений

Re: Серия вопросов по МК AVR от новичка

Сообщение EasyTech » 28 май 2011, 20:50

Всё! я понял! блин тупанул жёстко!
EasyTech

Сообщения: 239
Зарегистрирован: 15 май 2011, 19:19
Откуда: Ростов-на-Дону
Skype: levanchik322
прог. языки: WinAVR C, C#, HTML+СSS.
ФИО: Лёва

Re: Серия вопросов по МК AVR от новичка

Сообщение osc » 28 май 2011, 20:53

Там прям увидишь потеки из частиц меди.
Аватара пользователя
osc

Сообщения: 311
Зарегистрирован: 07 сен 2009, 20:06
прог. языки: c, c#
ФИО: Евгений

Re: Серия вопросов по МК AVR от новичка

Сообщение EasyTech » 28 май 2011, 20:56

Спасибо, osc!
Я понял всё ) :)
EasyTech

Сообщения: 239
Зарегистрирован: 15 май 2011, 19:19
Откуда: Ростов-на-Дону
Skype: levanchik322
прог. языки: WinAVR C, C#, HTML+СSS.
ФИО: Лёва

Re: Серия вопросов по МК AVR от новичка

Сообщение EasyTech » 31 май 2011, 20:23

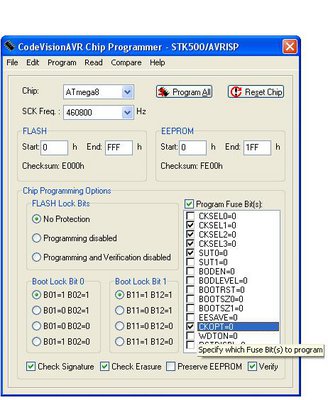

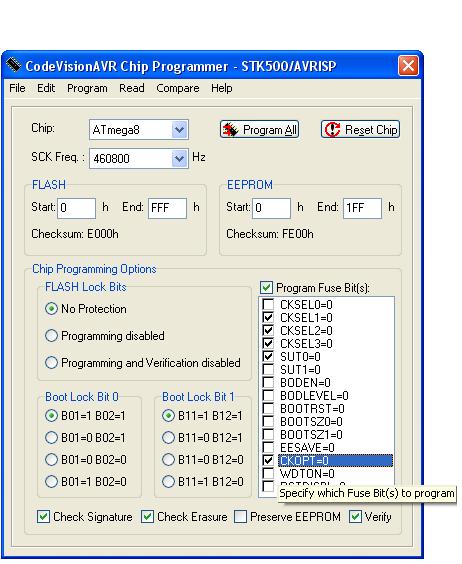

в CodeVisionAVR, как программируются фьюзы?
Галочка означает 1 или 0?
EasyTech

Сообщения: 239
Зарегистрирован: 15 май 2011, 19:19
Откуда: Ростов-на-Дону
Skype: levanchik322
прог. языки: WinAVR C, C#, HTML+СSS.
ФИО: Лёва

Re: Серия вопросов по МК AVR от новичка

Сообщение avr123.nm.ru » 31 май 2011, 23:34

Там не написано ? Скрин сделайте.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Серия вопросов по МК AVR от новичка

Сообщение EasyTech » 01 июн 2011, 09:19


скажите просто галочка - это запрограммирован фьюз или нет?
EasyTech

Сообщения: 239
Зарегистрирован: 15 май 2011, 19:19
Откуда: Ростов-на-Дону
Skype: levanchik322
прог. языки: WinAVR C, C#, HTML+СSS.
ФИО: Лёва
