Драйвер двигателей. (ULN2003+реле+шим)

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Драйвер двигателей. (ULN2003+реле+шим)

Сообщение space » 02 сен 2009, 23:41

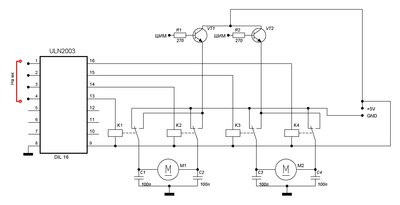

Народ посмотрите . Накидал схему. Интересуют конкретно ключи, которые поставил. Если они будут так стоять, то получится управлять шимом моторов или надо по другому?
И ещу как правильно располагать транзисторные ключи? А то вижу либо эмитар на землю, база через резистор на мк, а коллектор на один из выводов катушки реле(таких вариантов большинство), либо по другому, эмитар на один из выводов катушки, база через резюк к мк и коллектор на +
Вложения
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Драйвер двигателей. (ULN2003+реле+шим)

Сообщение =DeaD= » 02 сен 2009, 23:49

Если N-канальные, то на землю, если P-канальные, то на питание.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Драйвер двигателей. (ULN2003+реле+шим)

Сообщение space » 02 сен 2009, 23:59

то есть кт503 мне подключать так?
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Драйвер двигателей. (ULN2003+реле+шим)

Сообщение =DeaD= » 02 сен 2009, 23:59

не знаю что такое кт503 :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Драйвер двигателей. (ULN2003+реле+шим)

Сообщение space » 03 сен 2009, 00:07

Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Драйвер двигателей. (ULN2003+реле+шим)

Сообщение SERGEY_M » 03 сен 2009, 00:23

то есть кт503 мне подключать так?

ДА.
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Драйвер двигателей. (ULN2003+реле+шим)

Сообщение space » 03 сен 2009, 00:29

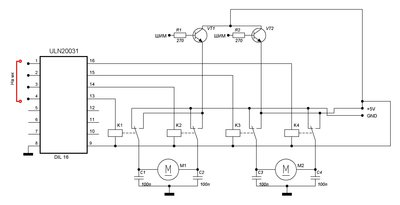

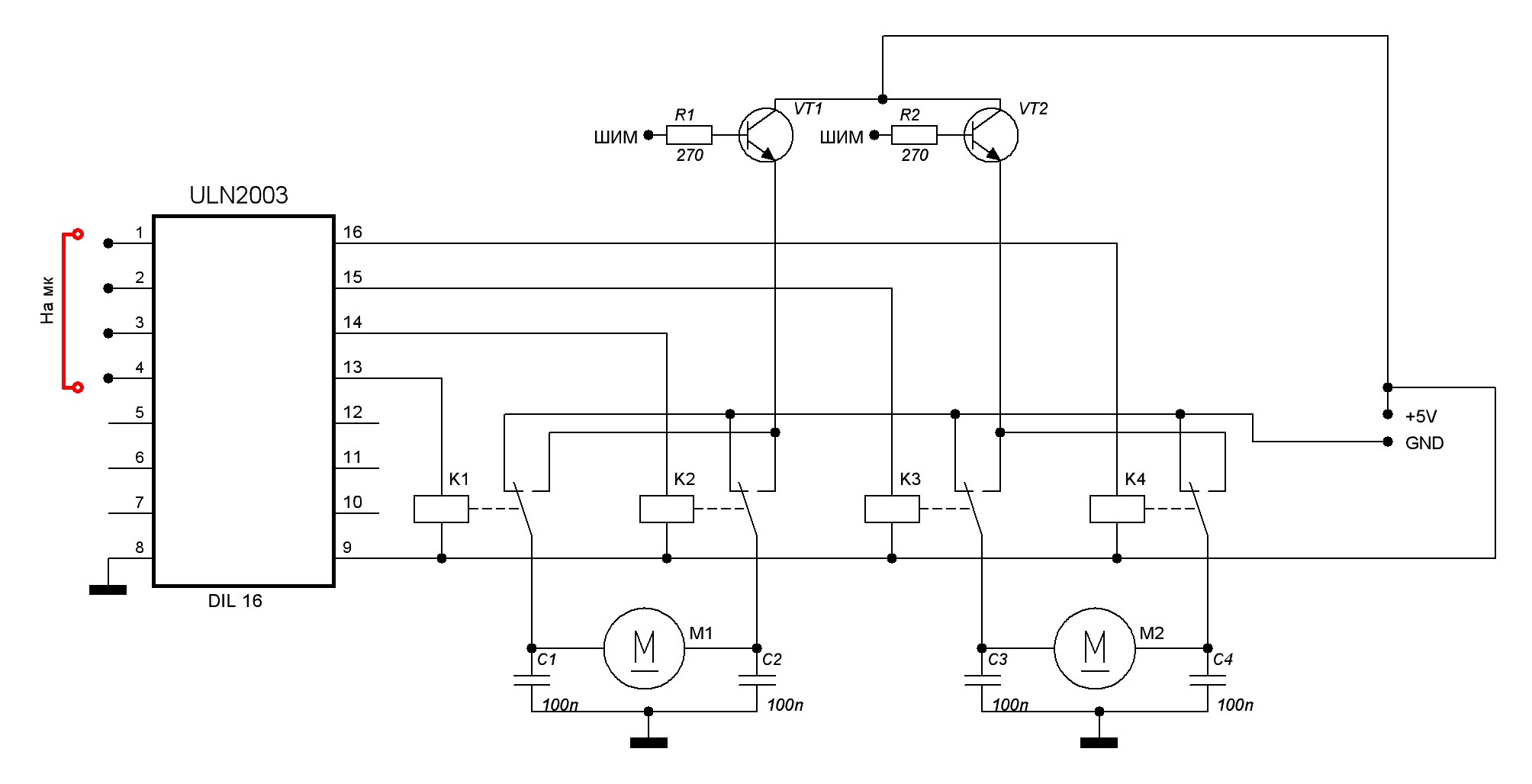

спс. а что на счёт схемы есть соображение у кого какие? и не большая поправка, с питанием напутал
Вложения
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Драйвер двигателей. (ULN2003+реле+шим)

Сообщение blindman » 03 сен 2009, 08:50

=DeaD= писал(а):Если N-канальные, то на землю, если P-канальные, то на питание.

Нету в биполярных транзисторах канала
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Драйвер двигателей. (ULN2003+реле+шим)

Сообщение =DeaD= » 03 сен 2009, 08:55

Собственно да, я про мосфеты :)

В биполярных NPN вроде к земле, PNP к питанию.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Драйвер двигателей. (ULN2003+реле+шим)

Сообщение avr123.nm.ru » 03 сен 2009, 09:01

Советую автору топика ключи в PROTEUS нарисовать - посомтреть разницу во включениях.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Драйвер двигателей. (ULN2003+реле+шим)

Сообщение Master » 03 сен 2009, 10:22

Транзисторы однозначно нада полевики.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Драйвер двигателей. (ULN2003+реле+шим)

Сообщение Duhas » 03 сен 2009, 11:06

а ту же УЛН-ку не покатит для ШИМ использовать? или у кт503 приличные токи ? )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Драйвер двигателей. (ULN2003+реле+шим)

Сообщение SERGEY_M » 03 сен 2009, 11:23

в УЛН составные транзисторы, ~1,5В потеряется...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Драйвер двигателей. (ULN2003+реле+шим)

Сообщение Master » 03 сен 2009, 11:54

И греться биполярники будут будьздоров.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Драйвер двигателей. (ULN2003+реле+шим)

Сообщение SERGEY_M » 03 сен 2009, 12:07

а че им греться, может движки маломощные?
афтор темы про двигатели умалчивает, а тут уже обсуждение начинается
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей
