Сообщение Vovan » 11 апр 2009, 23:23

В КОНЕЧНОМ итоге, схема другая, но при таком включении был резюк 36ом х 125...
Дальше ИМХО: дроссель надо, в данном случае, с афигенной точностью ПОДБИРАТЬ, по максимуму АМПЛИТУДЫ... но! не рекомендую... всё равно ЛЭ в противофазе - круче, либо двухтакт... :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: УЗ Сонар

Сообщение RoboTok » 11 апр 2009, 23:32

Я понимаю, что дроссель нужен, чтоб создать колебательный контур с УЗ излучателем, а транзистор нужен только для подпитки контура.

Если ключ греется, значит схема не работает так как надо и нет колебательного контура.
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: УЗ Сонар

Сообщение Vovan » 11 апр 2009, 23:45

Примерно так... Но если капнуть глыбже, даже "идеальный" колеб.контур не гарантирует, что ключ греться не будет, а значит и инергия теплОм хАваться будет... а зачем? Масса вариантоф избежать ентого... Простота дроссель+УЗ излучатель - обманчива... Ну не зря же масса народу конвертер ТТЛ х КМОП ставит и КМОП инверторы на выходе - никаких потерь, лишь "незначительное" (гы
:D ) усложнение схемы...
ЗЫ: а ваще хозяин Барин...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: УЗ Сонар

Сообщение =DeaD= » 12 апр 2009, 09:54

Да я ж говорю - тут ИМХО проблема в том, что катушка составная сделана, нигде не видел чтобы так делали и даже схемы параллельного включения индуктивности не нашел, скорее всего там нифига не работает при таком включении.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: УЗ Сонар

Сообщение galex1981 » 12 апр 2009, 11:41

Насколько я понял нужно найти индуктивность на 330 мкГн, и с ней на частоте 40 кГц, происходит резонанс, любая другая дает замыкание на коллекторе транзистора, и транзистор греется. Сейчас нашел видоизмененную схему, попробую ее разработать, потом отпишусь
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: УЗ Сонар

Сообщение galex1981 » 13 апр 2009, 20:05

Переделал схему передатчика и приемника. Осциллографом мерял - сигнал ШИМ поступает на коллектор транзистора, транзистор уже не греется. Реально конечно не знаю, излучатель излучает или нет. Приемник дополнил усилителем. Выход приемника соединяю напрямую с ножкой МК (АЦП). Проблема в том, что ничего на АЦП не приходит
Вложения
.JPG
приемник
.JPG
передатчик
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: УЗ Сонар

Сообщение steel_monkey » 15 апр 2009, 01:07

Если передатчик излучет, то он тихонько так пощелкивает на импульсах. Если поднести к уху, слышно хорошо, датчик у меня был похожий.
Аватара пользователя
steel_monkey

Сообщения: 346
Зарегистрирован: 14 июл 2007, 23:38
Откуда: SPb
прог. языки: немного албанский

Re: УЗ Сонар

Сообщение MiBBiM » 04 май 2009, 12:27

а автоколебательный контур нельзя сделать?
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: УЗ Сонар

Сообщение galex1981 » 04 май 2009, 12:31

Либо у меня катушки не такие, либо еще что то контурная схема не работает. Предложи свою ;)
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: УЗ Сонар

Сообщение MiBBiM » 04 май 2009, 12:35

дык я в первую ещё врубиться пытаюсь :D
получается что излучатель эквивалентен конденсатору? тогда это будет колебательный контур, который можно по-быстрому сделать автоколебательным. вместо этого автор использует вынужденные колебания. зачем - не пойму :oops:
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: УЗ Сонар

Сообщение galex1981 » 04 май 2009, 12:37

Я тоже немного понять не могу. По поводу излучателей - они эквивалентны емкости (у меня излучатели 2200 пф)
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: УЗ Сонар

Сообщение blindman » 04 май 2009, 12:39

MiBBiM писал(а):вместо этого автор использует вынужденные колебания. зачем - не пойму :oops:

Наверно в автоколебательном режиме нужно будет время чтобы раскачать контур до максимальной амплитуды. А пачка довольно короткая
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: УЗ Сонар

Сообщение MiBBiM » 04 май 2009, 12:58

galex1981 писал(а):Я тоже немного понять не могу. По поводу излучателей - они эквивалентны емкости (у меня излучатели 2200 пф)

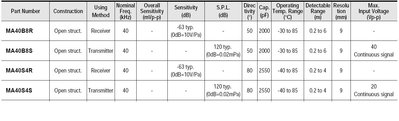

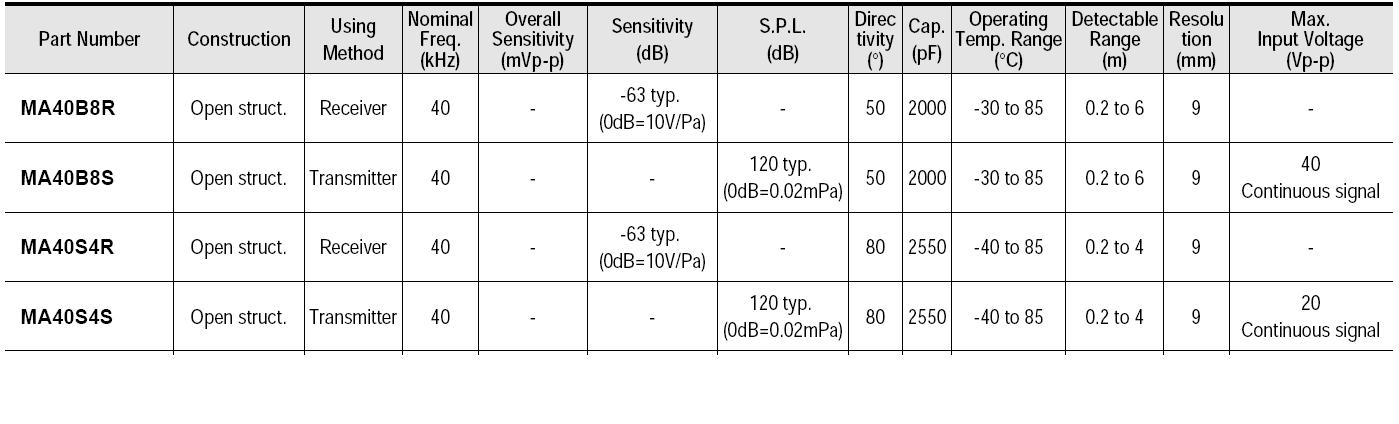

а даташите 2550пф
Вложения
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: УЗ Сонар

Сообщение galex1981 » 04 май 2009, 12:59

Ошибся, 2550 пф, я говорил про его суть - емкость
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: УЗ Сонар

Сообщение contr » 04 май 2009, 13:37

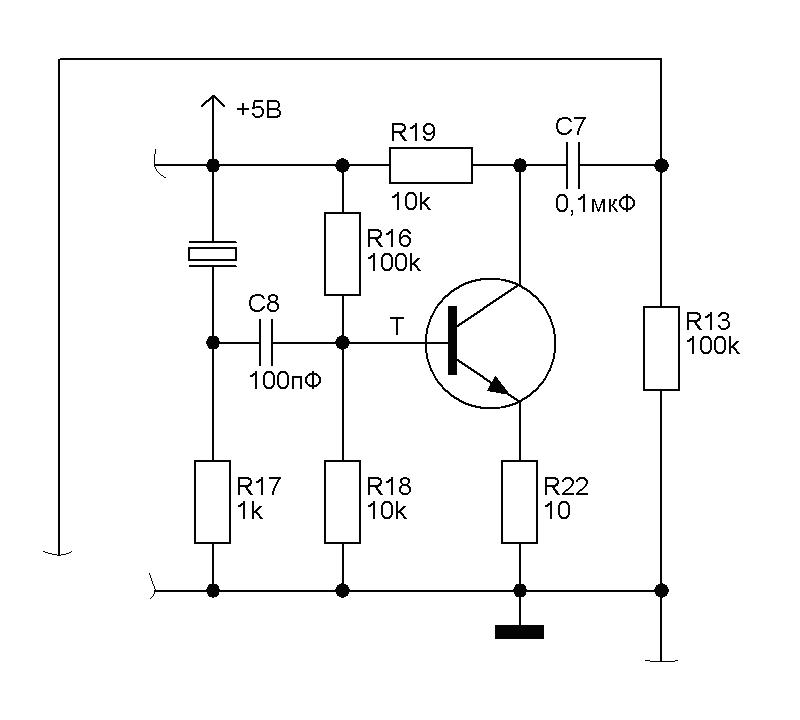

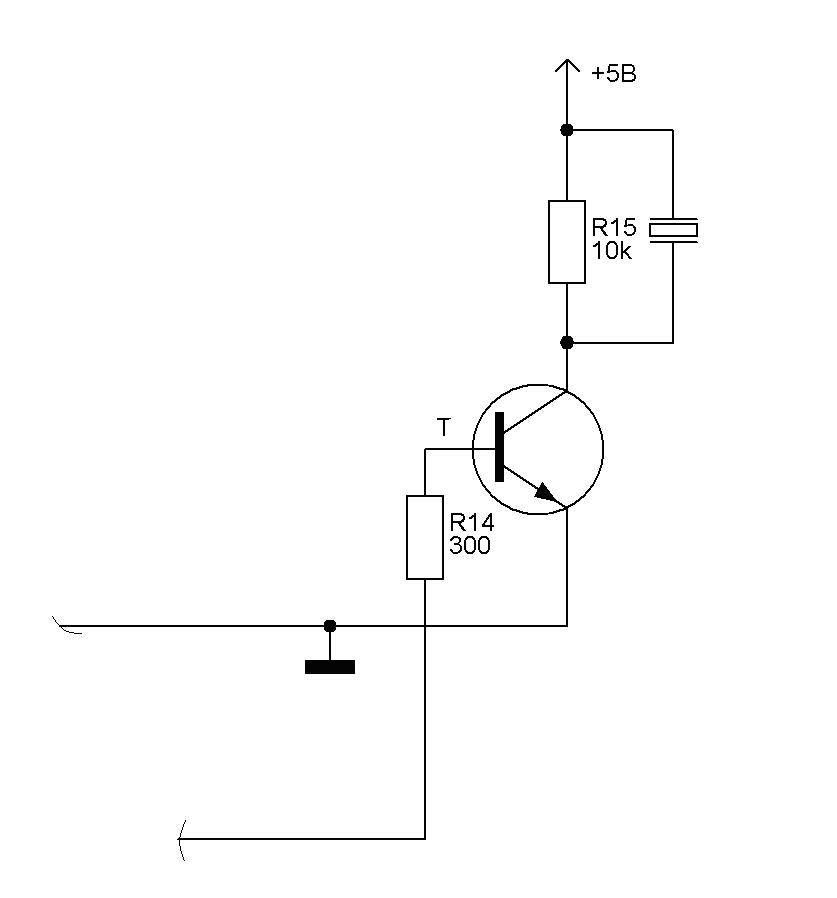

излучатель скорее эквивалент кварца. Основная частота ~40kHz. Варианты от Чена
Первый, на мой вкус, наиболее удачный. Однако там приличная индуктивность, которую еще подстроить надо.

зы. Мой раскачивался с 4х импульсов. При пачке 10..20 импульсов, по форме огибающей можно оценить попадание в резонанс
Последний раз редактировалось contr 04 май 2009, 13:42, всего редактировалось 1 раз.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1
