Помогите просчитать драйвер для IRF2804

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Помогите просчитать драйвер для IRF2804

Сообщение Duhas » 25 янв 2009, 02:31

АВР, не парьте моск человеку... можно использовать абсолютно такую же схему с верхгим ключем и двумя биполярами..только в меге ШИМ инвертировать... и притянуть базы биполяров к + а не к минусу....

и что-то я не помню чтобы где-то в авто масса коммутировалась на приборы?! :shock:

масса всегда постоянна...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Помогите просчитать драйвер для IRF2804

Сообщение avr123.nm.ru » 25 янв 2009, 02:38

Duhas писал(а):АВР, не парьте моск человеку... можно использовать абсолютно такую же схему с верхгим ключем и двумя биполярами...

А что я написал что нельзя ???
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Помогите просчитать драйвер для IRF2804

Сообщение TWIN » 25 янв 2009, 02:47

avr123.nm.ru писал(а):Это безопасней. Так как по кузову тянется коммутирующий провод при случайном замыкании кторого просто включится соответствующий прибор.

Т.е. если постоянно подключенный "+" (нагрузки) падает на "массу", то перегорает предохранитель, а если управляющий - просто включается нагрузка. В противоположном варианте: постоянно подключенная "масса" к нагрузке ничем не грозит замыканием на саму себя, зато если замыкается на массу силовой управляющий провод - выгорает МОСФЕТ... Я правильно понимаю? Хм... Если правильно, тогда снимаю шляпу! Очень полезно иногда, оказывается, "уйти в сторону"! :wink:

ИТАК: "Нижний ключ"? Подозреваю, что таки да...

avr123.nm.ru писал(а):На биполярниках дешевле, на драйвере который вы указали ЛУЧШЕ но чуть дороже.

Устройство делается в одном экземпляре - вопрос себестоимости стоит не остро...
Главное - уверенно "качественная" работа МОСФЕТА.
Если таки считаете лучшим использование драйвера IR2125, не могли бы Вы помочь с просчетом номиналов его элементов? Желательно хотя бы с используемой формулой для конкретного транзистора, а я потом уже доберусь по цифрам формулы и даташиту МОСФЕТА до понимания практики рассчета...

avr123.nm.ru писал(а):RC фильтр на входе и тригер типа 74hc14, чтоб сигнал более четкий был и помех не бояться.

Извините, что наглею, но не могли бы Вы дать или ссылку на подобную схему или нарисовать, хотя бы в Paint, не особо заботясь о "красоте" :wink:

СПАСИБО!!!

Добавлено спустя 7 минут 25 секунд:
Duhas писал(а):АВР, не парьте моск человеку... можно использовать абсолютно такую же схему с верхгим ключем и двумя биполярами..только в меге ШИМ инвертировать... и притянуть базы биполяров к + а не к минусу....

и что-то я не помню чтобы где-то в авто масса коммутировалась на приборы?! :shock:

масса всегда постоянна...


Ну вот, теперь таки запутался... :shock:

Помогите таки разобраться: какой вариант правильный? Управление "плюсом" или "массой"?
Duhas, есть у Вас ответы на мои предыдущие вопросы по поводу драйвера или альтернативы на биполярниках? Если есть, очень прошу изложить аргументы, было бы еще лучше подкрепить схематично :wink: Помните, я в этом не силен... :oops:
Аватара пользователя
TWIN

Сообщения: 27
Зарегистрирован: 21 янв 2009, 19:56
Откуда: Харьков
прог. языки: С, С++

Re: Помогите просчитать драйвер для IRF2804

Сообщение avr123.nm.ru » 25 янв 2009, 03:12

Вот накидал вариантик - возможно рабочий.

Рекомендую схемки моделировать в PROTEUS ! Скачать PROTEUS http://proteus123.narod.ru

Последний раз редактировалось avr123.nm.ru 06 ноя 2009, 07:54, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Помогите просчитать драйвер для IRF2804

Сообщение Duhas » 25 янв 2009, 09:37

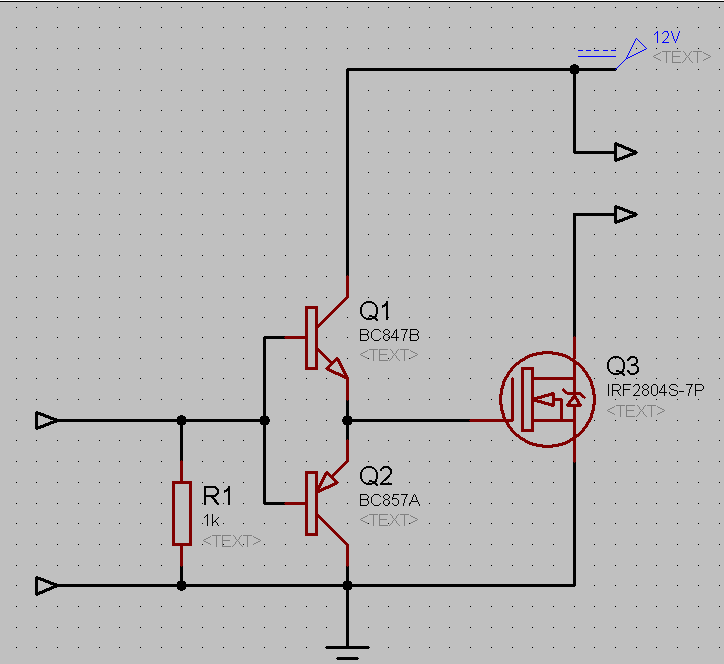

вот как-то так.. не на 100% уверен тока в самих биполярах.. я юзаю BD139/140 но они здоровые...
Вложения
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Помогите просчитать драйвер для IRF2804

Сообщение avr123.nm.ru » 25 янв 2009, 10:48

Duhas писал(а):вот как-то так...



Ой как лассно ! От большого ума схема - за версту видать ... ATmega128 прекрасно откроет полевичок ... аж 4 с половиной вольта на затвор подаст ... а то и все 5 ...
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Помогите просчитать драйвер для IRF2804

Сообщение Duhas » 25 янв 2009, 11:21

какие в опу 4.5 вольта? биполяры пашут в ключевом режиме...
и на гейте будет 12-(0.7-1.5)...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Помогите просчитать драйвер для IRF2804

Сообщение avr123.nm.ru » 25 янв 2009, 11:25

Duhas писал(а):какие в опу 4.5 вольта? биполяры пашут в ключевом режиме...
и на гейте будет 12-(0.7-1.5)...


во ГЕНИЙ !!! Во силища ума!

Duhas, Жги еще !!!

Но, если не затруднит, разъясни мне, полному дураку, откель на затворе
Duhas писал(а):будет 12-(0.7-1.5)...
???

А еще лучше в PROTEUS вольтметрик прицепи к затвору или осциллограф и позырь ...

Q1 - это эмитерный повторитель - в книжках для "радио-малышей" про него рассказано подробно ...
и Q2 тоже эмитерный повторитель. Схема с общим коллектором - ОК.

А "ключ" - это схема с обшим эммитером - ОЭ.

Вот Москатов, наверно предвидя возбуждения вашей гениальности, написал книжечку в PDF - почитайте ...


===========
На моей, не гениальной схеме - Q1 в ключевом режиме (схема с общим эмитером), а Q2 и Q3 - эмитерные повторители.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Помогите просчитать драйвер для IRF2804

Сообщение Duhas » 25 янв 2009, 11:59

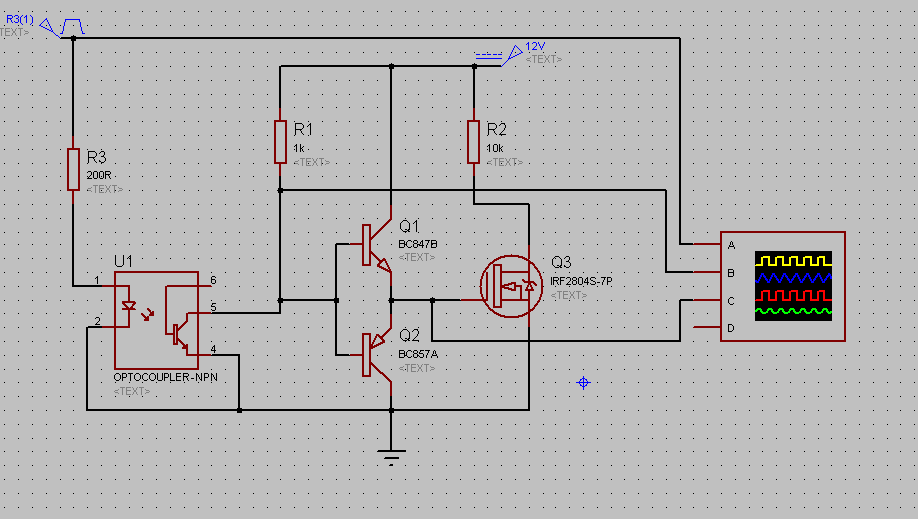

хорошо, каюсь, данное включение использовать нада вот так... оптопару советую... PC817... вместо нее можно и просто транзюк..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Помогите просчитать драйвер для IRF2804

Сообщение avr123.nm.ru » 25 янв 2009, 12:09

Так сигнал будет инвертироваться. Если опто наверх поставить - то не будет. И резистор 1 кОм я бы заменил на 1.5 кОм и резистор перед светодиодом зашунтировал бы конденсатором на 100 пФ.

А еще лучще специальная оптопара-драйвер для полевиков и IGBT - например HCPL3120 или PS9552 или послабей TLP250. По схема из их даташитов.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Помогите просчитать драйвер для IRF2804

Сообщение RussVP » 25 янв 2009, 12:12

Обратите внимание на чип VNH3SP30. Н мост, 30А, шим до 10 кГц,t -40...+150. :D
RussVP

Сообщения: 1
Зарегистрирован: 25 янв 2009, 00:42

Re: Помогите просчитать драйвер для IRF2804

Сообщение avr123.nm.ru » 25 янв 2009, 12:15

RussVP писал(а): VNH3SP30 шим до 10 кГц :D
до 20. Но он тут совсем не к месту.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Помогите просчитать драйвер для IRF2804

Сообщение Duhas » 25 янв 2009, 12:17

все эти специализированные штучки конечно хороши.. но трудно доставабельны и дороги зачастую...
можно и вверх, это даже лучше... хотя вопрос инверсии решается включение диода оптопары между пином и +питания...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Помогите просчитать драйвер для IRF2804

Сообщение avr123.nm.ru » 25 янв 2009, 12:43

Duhas писал(а):вопрос инверсии решается включение диода оптопары между пином и +питания...

А что будет с полевиком в вашей схеме когда нет управляющего напряжения на всетодиоде оптопары ??? А когда оптопара вверху ???
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Помогите просчитать драйвер для IRF2804

Сообщение TWIN » 25 янв 2009, 22:24

avr123.nm.ru писал(а):На биполярниках дешевле, на драйвере который вы указали ЛУЧШЕ но чуть дороже.


ОК. Так все же IR2125 - вариант лучше или...?
Хотелось бы также минимизировать плату драйвера и ключа... Опять же - если спец.драйвер это лучший вариант, но просто дороже, то выбрать стоит ИМХО вариант надежнее, поскольку, как я уже говорил, себестоимость устройства не критична - оно будет собрано в единичном экземпляре :wink:

Добавлено спустя 1 минуту 48 секунд:
Все же, можете на примере просчитать номиналы компонентов драйвера на IR2125 конкретно для указанного MOSFETa?
Аватара пользователя
TWIN

Сообщения: 27
Зарегистрирован: 21 янв 2009, 19:56
Откуда: Харьков
прог. языки: С, С++
