Серво-контроллер II

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Серво-контроллер II

Сообщение Сергей » 11 янв 2009, 21:55

От, чорт, там 4-й пин это Vout, то есть нада соединить с OUTPUT ( 2-й пин ) ?
А я на землю подтянул..

Добавлено спустя 1 час 2 минуты 45 секунд:
Посмотрел схемы включения в нете, 4-й пин не подключают. Ну и я так сделал.

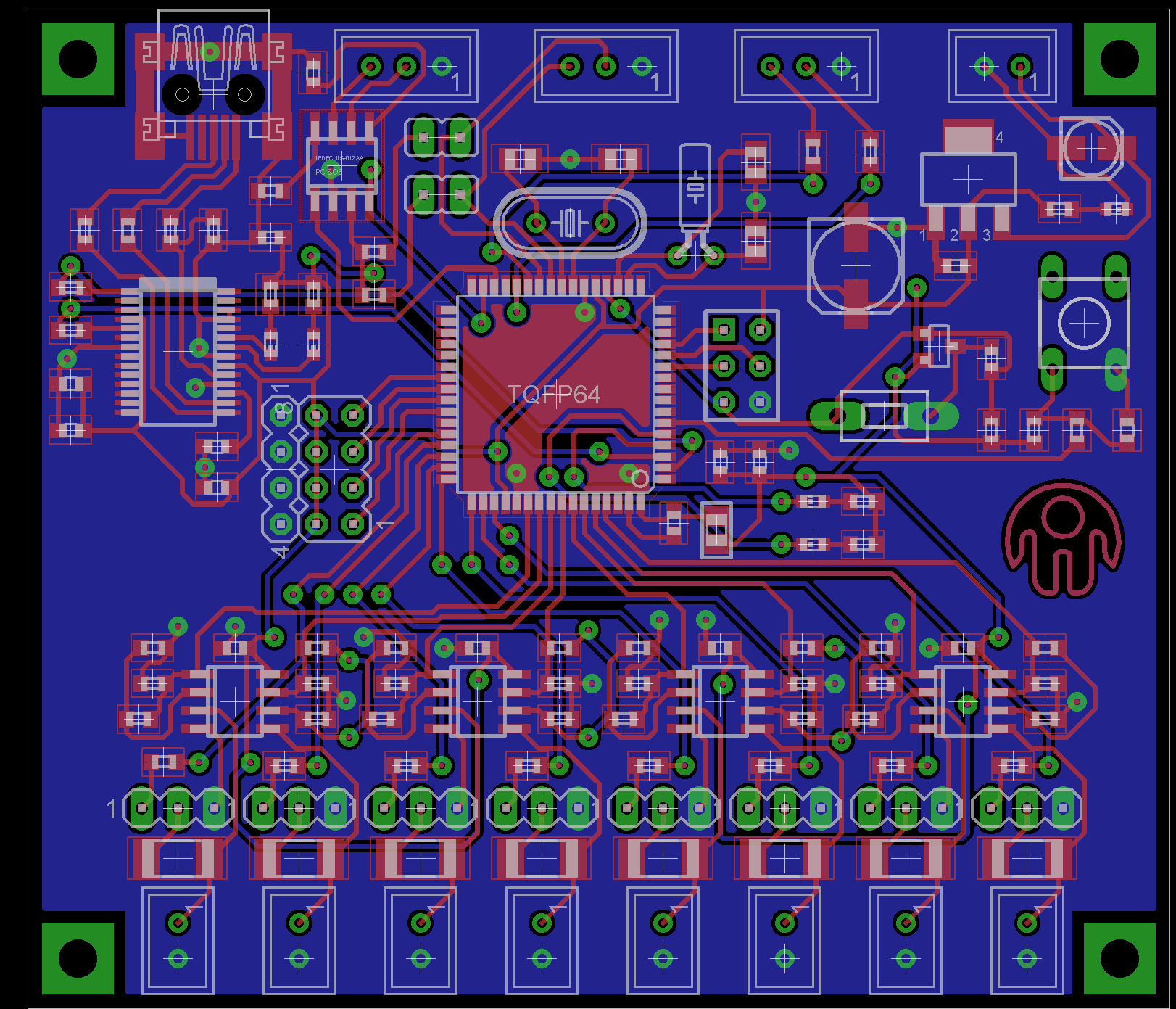

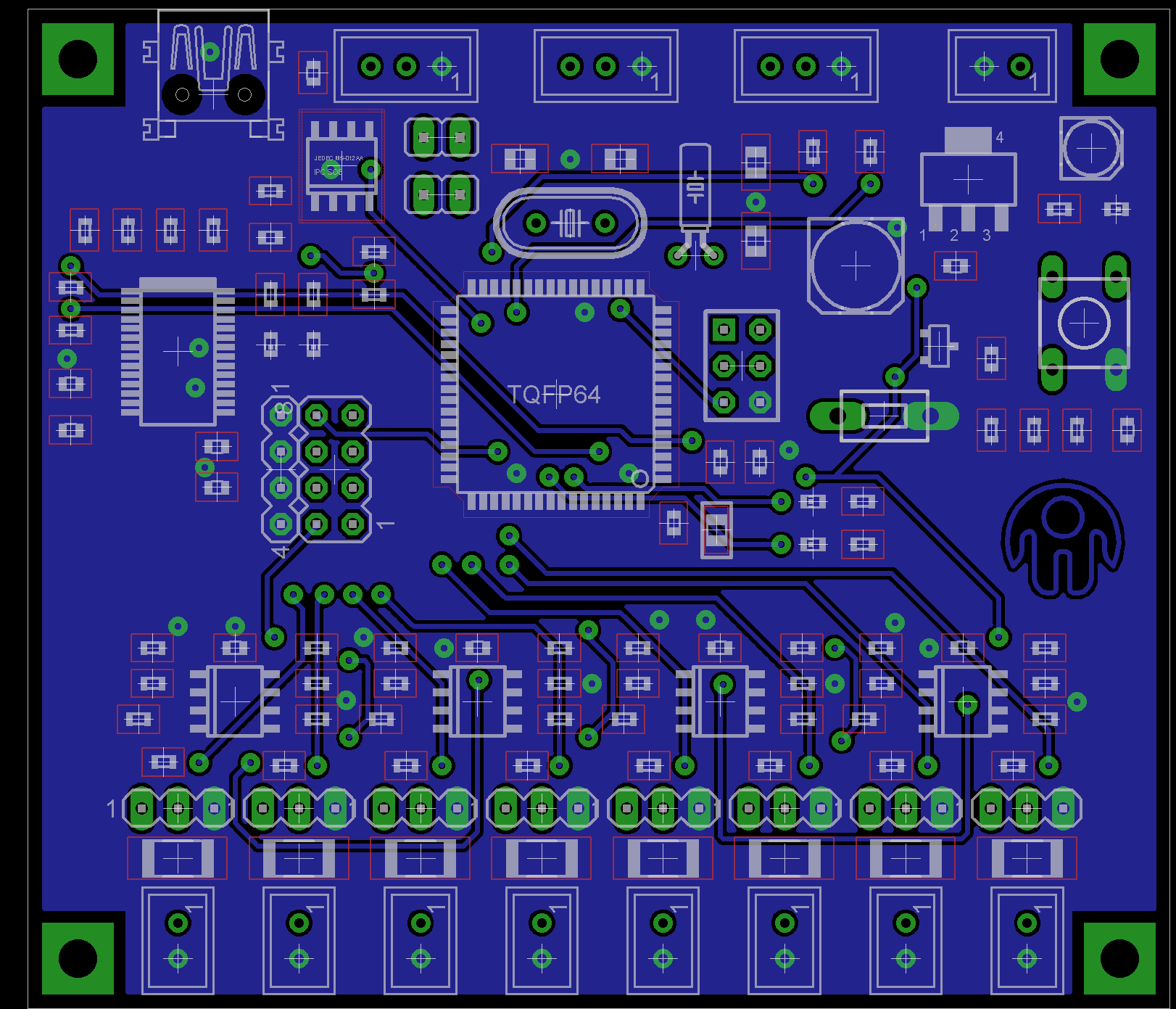

+ Увеличил площадки креплений немного
+ Добавил логотип
- убрал соединение от 4-го пина
Вложения
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Серво-контроллер II

Сообщение RoboTok » 11 янв 2009, 22:04

Вот нарыл первую схему в инете:
схема с LM1117

Могу ещё показать...
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Серво-контроллер II

Сообщение Сергей » 11 янв 2009, 22:16

Ты теперь стал косить под авр123? :D Как использовать OUTPUT и Vout ?

Добавлено спустя 2 минуты 9 секунд:
В EAGLE, в модели LM1117 отключен 4-й вывод, именованный по даташиту Vout, но зато используеца вывод OUTPUT ( 2-й пин )

Добавлено спустя 7 минут 45 секунд:
Вот к примеру выдал гугл-картинки Изображение
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Серво-контроллер II

Сообщение Duhas » 11 янв 2009, 23:28

Серег, дорожки питания серв и правда ооочень тоненькие...
РЦ цепь поствить нужно... то что там внутри своя схема управления ничего не говорит...жрать серва будет все равно импульсами ток а не средним значением.. да и всяких всплеском и прочей гадости никто не отменял...
на счет лм-ки.. с ней вроде все нормально... 4-й вывод всегда дублирован, и служит для теплоотвода...

и что это за человек стоящий раком на эмблемке ? :crazy: :lol:
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Серво-контроллер II

Сообщение Сергей » 11 янв 2009, 23:44

Duhas писал(а):Серег, дорожки питания серв и правда ооочень тоненькие...

Ок, исправлю.
Duhas писал(а):РЦ цепь поствить нужно... то что там внутри своя схема управления ничего не говорит...жрать серва будет все равно импульсами ток а не средним значением.. да и всяких всплеском и прочей гадости никто не отменял...

Ну хорошо. Куда цеплять и какие номиналы. Хотяб в пэйнте нарисуй
Duhas писал(а):4-й вывод всегда дублирован, и служит для теплоотвода...

Тогда оставлю как есть сейчас.
Duhas писал(а):и что это за человек стоящий раком на эмблемке ?

У кого что болит.. :P
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Серво-контроллер II

Сообщение =DeaD= » 11 янв 2009, 23:46

Это не человечек раком, это сенсей в приветственном поклоне :crazy:

PS: А у меня чего болит? :P
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Серво-контроллер II

Сообщение Сергей » 11 янв 2009, 23:56

=DeaD= писал(а):PS: А у меня чего болит? :P

Мозг? :P :crazy:

Добавлено спустя 8 минут 35 секунд:
Duhas писал(а):серва будет все равно импульсами ток а не средним значением

Дык если серва есть 3А то она и есть 3А. Я думал что RC-цепочка нужна только для малых токов. А здесь в основном несколько значений, почти дискретных: ничего не ест, 800мА, 2,5А, 4.5А ..
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Серво-контроллер II

Сообщение Duhas » 11 янв 2009, 23:59

РЦ чепочка не пропускает через себя импульсы короче чем постоянная времени РЦ цепочки ))

совутую смотреть осциком и подбирать номиналы...я бы поставил чтонить типа 1к и 10нан навскидку

про эмблемку, она забавная, но на ней реально просматривается наклонившийся человечег)) 3 человека подтвердили ))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Серво-контроллер II

Сообщение Сергей » 12 янв 2009, 00:10

Мда, нужно найти место чтобы впихнуть 16 элементов..
Duhas писал(а):она забавная, но на ней реально просматривается наклонившийся человечег)) 3 человека подтвердили ))

Дак я ж не спорю )) Вот на такой логотип меня толкнула картинка, потому как суть проекта называеца golem
http://lh6.ggpht.com/_3Mlkeij73GU/Rk9c5 ... vG8/16.jpg
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Серво-контроллер II

Сообщение =DeaD= » 12 янв 2009, 00:12

У меня тут есть еще вариант, предложили, - это человек сидит, просто вид сверху :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Серво-контроллер II

Сообщение Duhas » 12 янв 2009, 00:17

у тебя на плате места еще для 2-х контроллеров ))

дык в тойкартинке голова выдается вверх, а тут нет )))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Серво-контроллер II

Сообщение Сергей » 12 янв 2009, 00:20

Место то есть, нужно понять как переразвести место между МК и ОУ-шками..
Duhas писал(а):дык в тойкартинке голова выдается вверх, а тут нет )))

А тебя это так сильно смущает? :lol:
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Серво-контроллер II

Сообщение RoboTok » 12 янв 2009, 00:20

Смешной диалог выходит.
Человек просит помоч, а потом злобно отбивается от советов :bad:

Сергей зачем спрашивать тогда?

Сделал бы как есть, в космос всё равно не лететь...

А ляпы "соплями" заклеить можно после :beer:
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Серво-контроллер II

Сообщение Duhas » 12 янв 2009, 00:22

Сергей пытается выбить из нас доказательства необходимости вносимых нами корректив, и я лично не против этого
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Серво-контроллер II

Сообщение Сергей » 12 янв 2009, 00:24

Duhas писал(а):Сергей пытается выбить из нас доказательства необходимости вносимых нами корректив, и я лично не против этого

да, так и есть.

Кстати, вспомнил на что я еще ориентировался при создании логотипа
http://www.superheroes.ru/i/p/SS8929.jpg

Добавлено спустя 29 секунд:
Кто не помнит - это роботы из "Пятого элемента"
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей
